Комплексы автоматической фотовидеофиксации «Ястреб»

[Sergey_T]

Назначение средства измерений

Комплексы автоматической фотовидеофиксации «Ястреб» (далее – комплексы) предназначены для измерений значений текущего времени, синхронизированного с национальной шкалой координированного времени UTC (SU), измерений текущих навигационных параметров и определения на их основе координат местоположения комплексов в плане в автоматическом режиме.

Описание средства измерений

Принцип действия комплексов при измерениях значений текущего времени и координат основан на приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC (SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами.
Комплексы выпускаются в двух модификациях: модификации «Ястреб С» и «Ястреб М».
Модификации комплексов имеют идентичные способы их размещения и функционал, отличаются метрологическими характеристиками и используемыми аппаратными блоками. Комплексы модификации «Ястреб М» выпускаются в двух вариантах исполнения, отличающихся корпусом: исполнения 1 и 2.

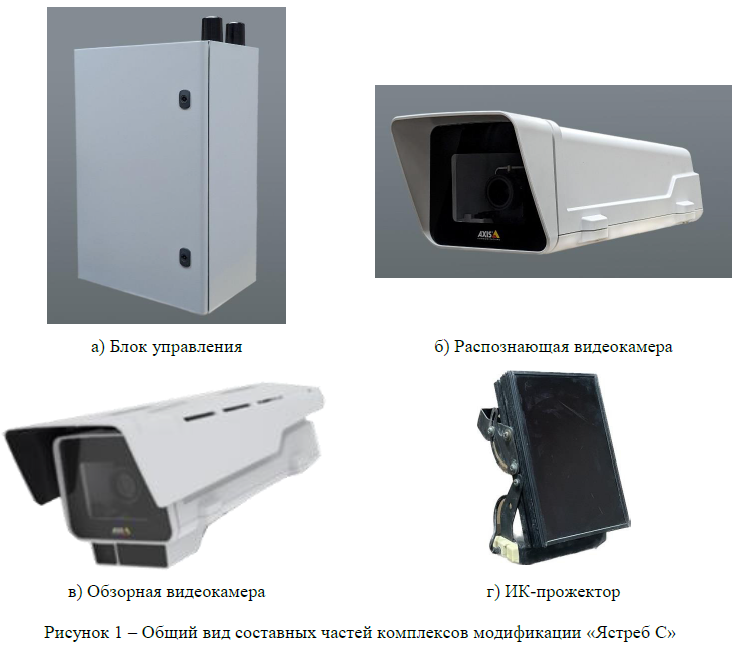

Комплексы модификации «Ястреб С» представляют собой блок управления, выполненный в виде антивандального, пылевлагозащищенного металлического шкафа с антикоррозийным покрытием и включающий в себя вычислитель, приемник GPS/ГЛОНАСС, LTE-модуль, GPS/LTE-антенны, роутер (Wi-Fi, Ethernet, GSM), накопитель, коммутатор РоЕ, систему терморегулирования, блок питания и кабель подключения электропитания. К блоку управления подключаются распознающие и обзорные видеокамеры. Для обеспечения работы в ночное время суток с возможностью круглосуточной идентификации транспортных средств (далее – ТС) комплексы модификации «Ястреб С» могут комплектоваться выносными ИК-прожекторами, которые подключаются к блоку управления и используются совместно с распознающими видеокамерами.
Блок управления обеспечивает электропитанием распознающие, обзорные видеокамеры и выносные ИК-прожекторы, распознает и обрабатывает государственные регистрационные знаки (далее – ГРЗ) ТС, фиксирует время распознавания, анализирует данные и автоматически формирует материал для постановлений об административных нарушениях правил дорожного движения (далее – ПДД).
Распознающие видеокамеры предназначены для осуществления непрерывной фото- и видеосъемки участка дороги (проезжей части) с целью последующего распознавания ГРЗ ТС вычислителем для создания доказательной базы по нарушениям ПДД. Обзорные видеокамеры используется для сбора доказательной базы фактов нарушения
ПДД.
Приемник GPS/ГЛОНАСС осуществляет прием данных о точном времени и координатах и позволяет в автоматическом режиме синхронизировать внутреннюю шкалу
времени комплексов со шкалой UTC (SU).

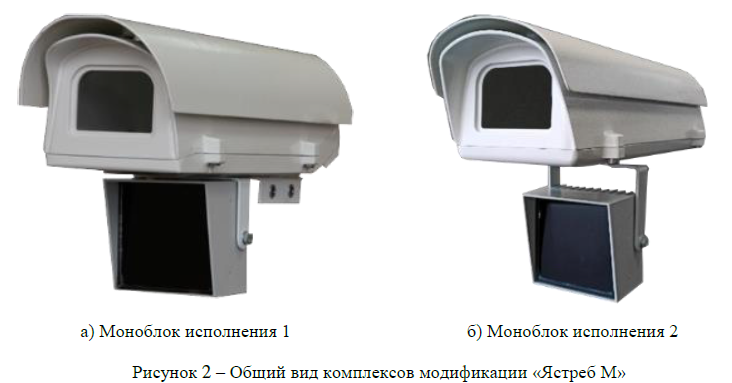

Комплексы модификации «Ястреб М» любого варианта исполнения представляют собой моноблок, выполненный в антивандальном и пылевлагозащищенном кожухе и включающий в себя вычислитель, распознающую видеокамеру, ИК-прожектор, приемник GPS/ГЛОНАСС, LTE/Wi-Fi-модули, GPS/ГЛОНАСС/3G/LTE/Wi-Fi-антенны, блок
синхронизации, накопитель, систему терморегулирования и кабель подключения электропитания.

Сайт производителя.

ОТ и МП во вложениях



[JeWell]

Вариант кожуха камеры на рисунке №1 в точности совпадает по внешнему виду с комплексами "Интегра-КДД". В т.ч. и выносной ИК-прожектор. Вероятно, отличие в ящике с блоком управления.
Вариант кожуха камеры на рисунке №2 очень похож на комплекс "Digital patrol", хотя в деталях и отличается.
Но, одновременно с этим, в Екб и окрестностях, присутствуют комплексы "Мангуст" в обоих выше приведённых корпусах.
В связи с чем точная идентификация этих всех комплексов становится затруднительной.



[Sergey_T]

Но, одновременно с этим, в Екб и окрестностях, присутствуют комплексы "Мангуст" в обоих выше приведённых корпусах.

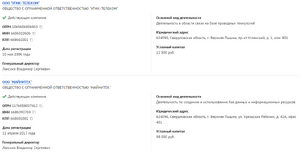

У производителей Мангуста и Ястреба один учредитель
