Вопрос по ремонту радарной части Silverstone

[Ambar]

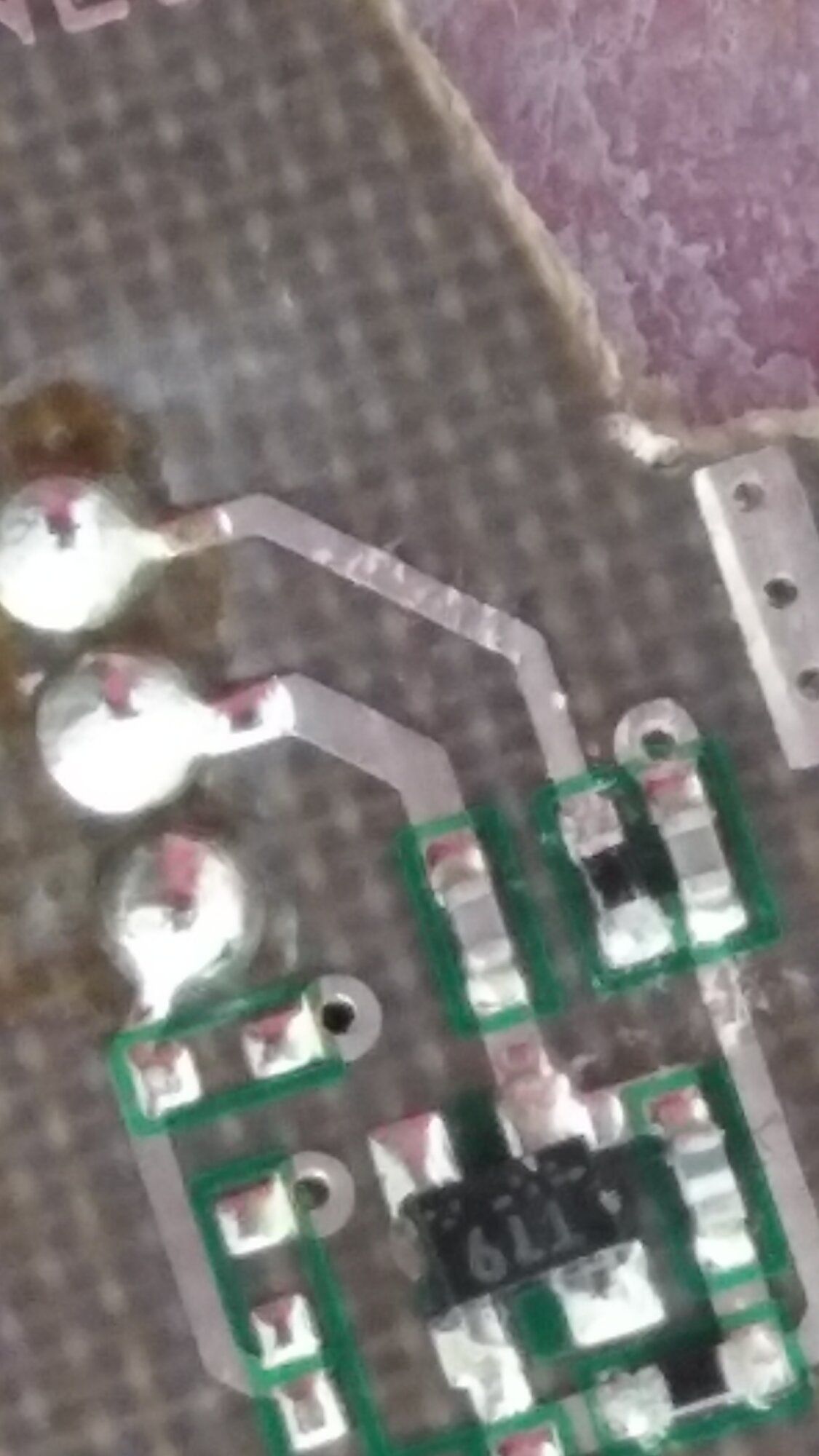

Здравствуйте. Перестал реагировать на радары Monza. Разобрал рупор, на входе питания стоят маханькие деталюшки , одна бежевая (стоит паралельно к "-") , думаю кондёр, другая черная(последовательно в "+") , вроде диод, после черной пропадает питание, звонится в обе стороны 0.4 кОм, не снимая его с платы, фото выложу позже. Вопрос что за диод(если это диод).



[Ambar]

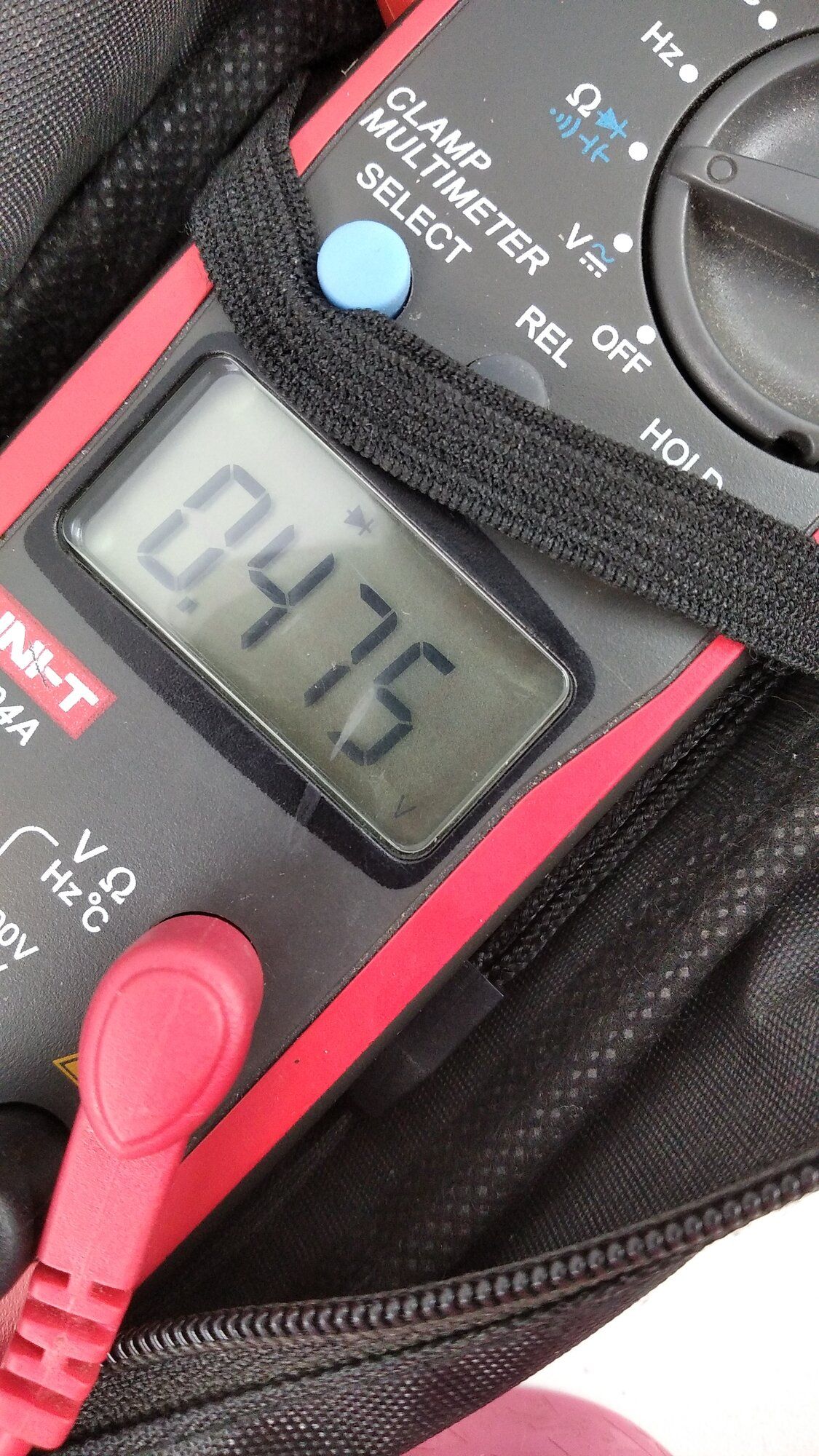

Показания при измерении перехода в обе стороны



[Ambar]

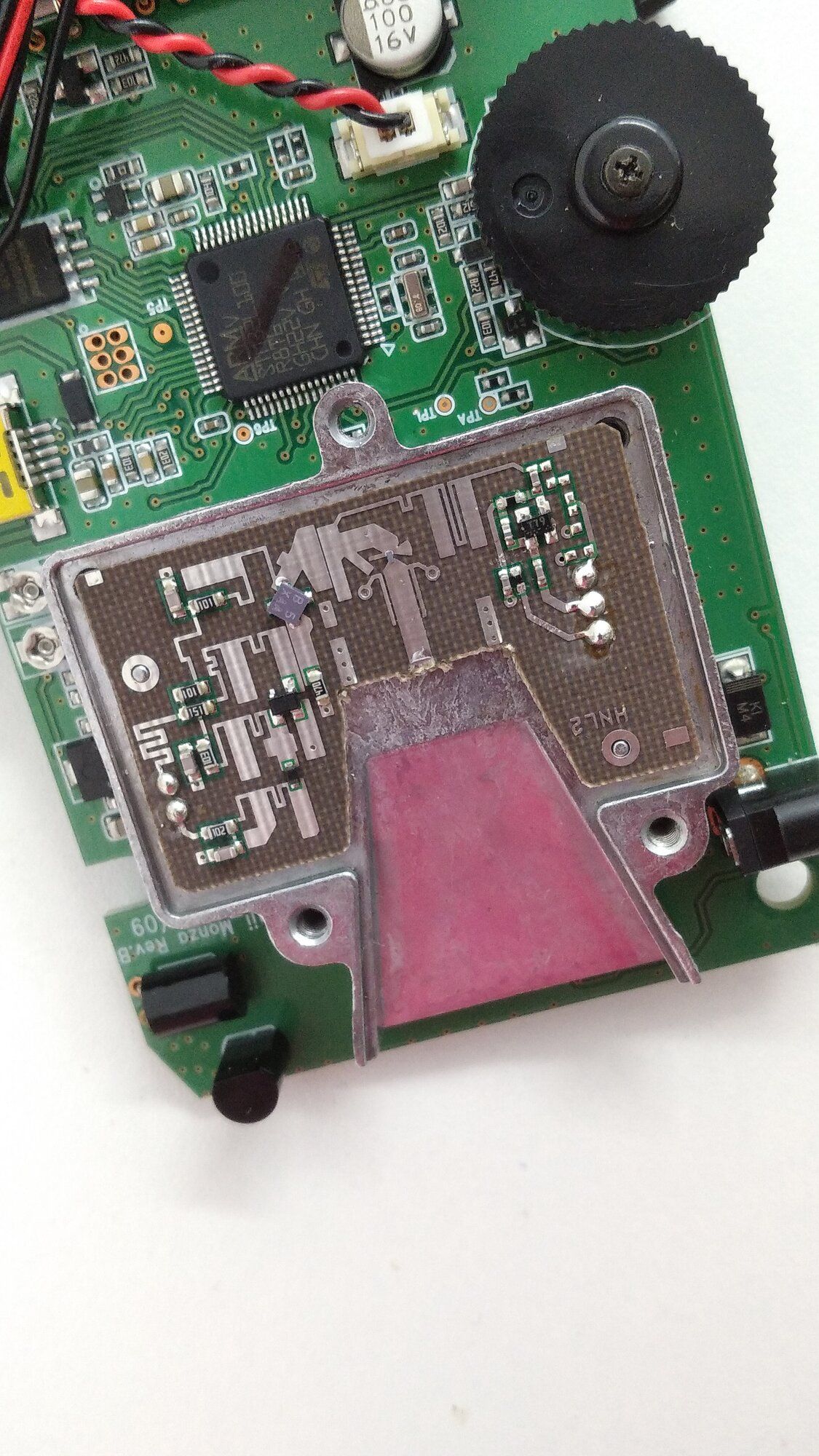

Silverstone monza



[Ambar]

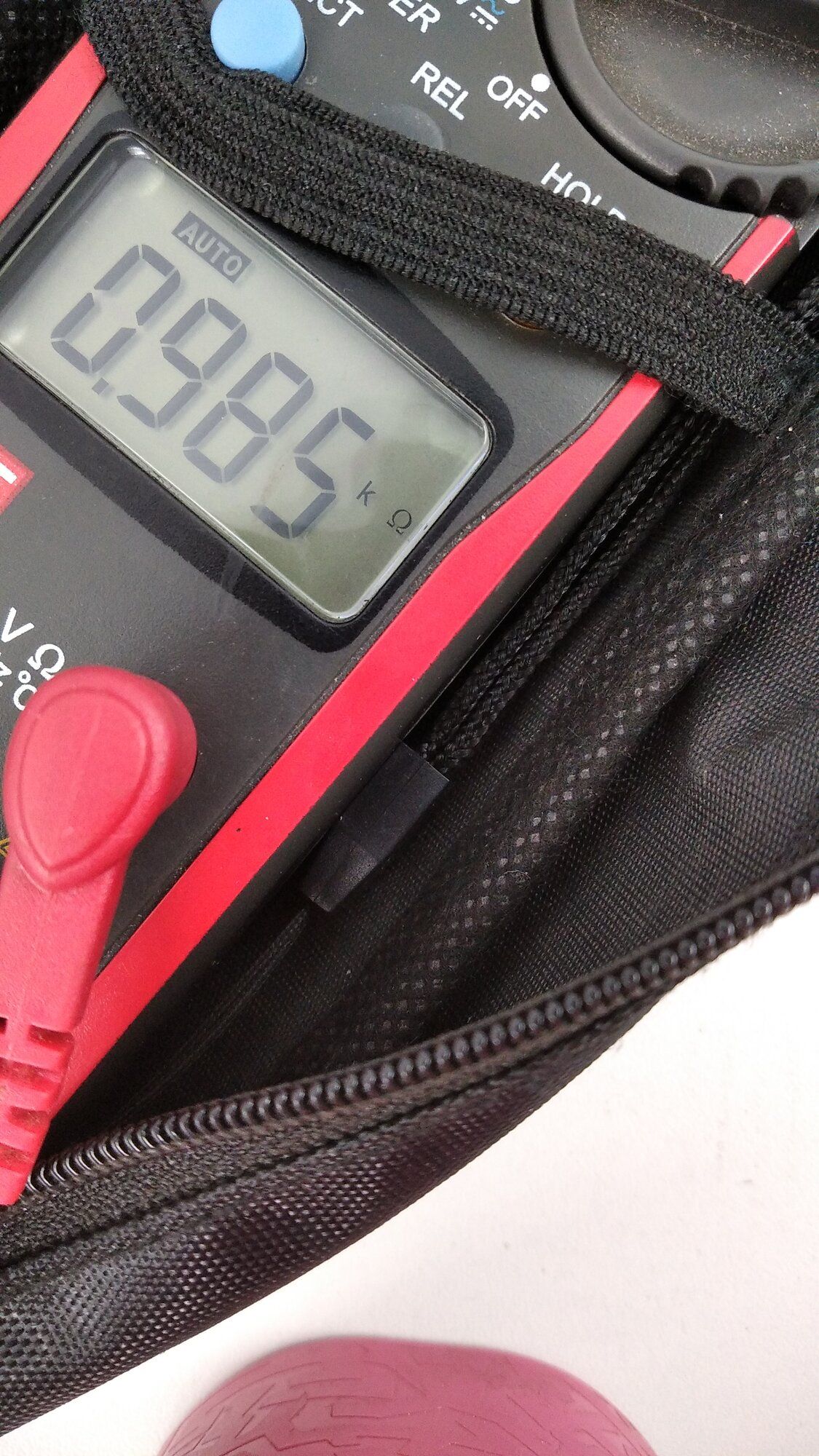

Показания измерений сопротивления в обе стороны



[Ambar]

При замерах на соседней похожей детали показания как при измерении диода



[JeWell]

@Ambar, на этой платке (что в рупоре) нет диодов. Это всё резисторы.
Кроме диода Ганна, который на самом входе. Но его лучше не трогайте, во всех смыслах: от прозвонки он может умереть, а от механического соприкосновения со щупами может отколоться или отпасть его пайка.
Лучше проверьте наличие 8В, которое на эту плату должно приходить. Наличие пилы (просмотром сигнала на ОСЦ). Ну и всех питающих напряжений после преобразователей на плате.



[Ambar]

@Ambar, на этой платке (что в рупоре) нет диодов. Это всё резисторы.
Кроме диода Ганна, который на самом входе. Но его лучше не трогайте, во всех смыслах: от прозвонки он может умереть, а от механического соприкосновения со щупами может отколоться или отпасть его пайка.
Лучше проверьте наличие 8В, которое на эту плату должно приходить. Наличие пилы (просмотром сигнала на ОСЦ). Ну и всех питающих напряжений после преобразователей на плате.

Как же нет диодов, вот тот ,что вверху, таково же размера это 99% диод, есть у когото принципиальная схема этого или похожего рупора?



[Ambar]

@Ambar, на этой платке (что в рупоре) нет диодов. Это всё резисторы.
Кроме диода Ганна, который на самом входе. Но его лучше не трогайте, во всех смыслах: от прозвонки он может умереть, а от механического соприкосновения со щупами может отколоться или отпасть его пайка.
Лучше проверьте наличие 8В, которое на эту плату должно приходить. Наличие пилы (просмотром сигнала на ОСЦ). Ну и всех питающих напряжений после преобразователей на плате.

Напряжение 8в приходит, а сразу после этой детальки пропадает и при прозвонке pn перехода показывает 0.4V (в обе стороны, и сдается мне , что это значение измерения pn-перехода всей оставшейся схемы), а при измерении омметром показывает 0.9кОм. разве это не просто диод в обрыве?



[JeWell]

Ещё раз: нет там диодов. Кроме диода Ганна на входе.
Если 8В пришло, то больше Вы ничего не сделаете. Да и я тоже вряд ли, если только не вариант тупого переставления деталей с рабочей платы на подозрительную в поиске возможно неисправной. Хотя при наличии рабочей - я бы начал с замены всей этой платы целиком. Высока вероятность, что она вообще ни при чём.



[Ambar]

Ещё раз: нет там диодов. Кроме диода Ганна на входе.
Если 8В пришло, то больше Вы ничего не сделаете. Да и я тоже вряд ли, если только не вариант тупого переставления деталей с рабочей платы на подозрительную в поиске возможно неисправной. Хотя при наличии рабочей - я бы начал с замены всей этой платы целиком. Высока вероятность, что она вообще ни при чём.

Спасибо, уже купил себе новый , только gs, теперь на этом можно ставить эксперименты, нозвонящийся по разному резистор не даёт мне покоя. Доберусь до дома , воткну всё же туда диод. Существует схема этой или подобной платы?



[Ambar]

@Ambar, на этой платке (что в рупоре) нет диодов. Это всё резисторы.
Кроме диода Ганна, который на самом входе. Но его лучше не трогайте, во всех смыслах: от прозвонки он может умереть, а от механического соприкосновения со щупами может отколоться или отпасть его пайка.
Лучше проверьте наличие 8В, которое на эту плату должно приходить. Наличие пилы (просмотром сигнала на ОСЦ). Ну и всех питающих напряжений после преобразователей на плате.

А пила где должна быть, какой амплитуды и частоты?



[Ambar]

Ещё раз: нет там диодов. Кроме диода Ганна на входе.
Если 8В пришло, то больше Вы ничего не сделаете. Да и я тоже вряд ли, если только не вариант тупого переставления деталей с рабочей платы на подозрительную в поиске возможно неисправной. Хотя при наличии рабочей - я бы начал с замены всей этой платы целиком. Высока вероятность, что она вообще ни при чём.

Сдул я эту деталь, сопротивление в режиме омметра 0.98кОм, в режиме прозвонке pn-перехода 0,4V , питание 8В в одно место должно приходить?



[JeWell]

Схемы нет. Во всяком случае, у меня.
Питание 8В - да, приходит только на один из выводов этой платки.
Где пила - не знаю, все аппараты разные и конкретно на этой плате где она - я не помню. На ОСЦ же сразу видно будет, если она где-то есть. Я всегда держу ОСЦ в режиме измерения переменной составляющей на минимально возможном напряжении на деление. Увеличить всегда просто. А разные сигналы видеть удобнее, начиная с максимального усиления.
Пила выходит с усилителя на основной плате (усилитель, как правило, 8-ногая микросхема), так что найти даже по дорожкам не трудно.
Только, если (когда) будете выпаивать плату, которая в рупоре, под ней будет много деталей, в т.ч. катушка подстроечная из нескольких витков проволоки, как правило раздвинутых очень некрасиво. Её не трогайте, вообще. Ею подстраивается частота одного из гетеродинов.



[Ambar]

Схемы нет. Во всяком случае, у меня.
Питание 8В - да, приходит только на один из выводов этой платки.
Где пила - не знаю, все аппараты разные и конкретно на этой плате где она - я не помню. На ОСЦ же сразу видно будет, если она где-то есть. Я всегда держу ОСЦ в режиме измерения переменной составляющей на минимально возможном напряжении на деление. Увеличить всегда просто. А разные сигналы видеть удобнее, начиная с максимального усиления.
Пила выходит с усилителя на основной плате (усилитель, как правило, 8-ногая микросхема), так что найти даже по дорожкам не трудно.
Только, если (когда) будете выпаивать плату, которая в рупоре, под ней будет много деталей, в т.ч. катушка подстроечная из нескольких витков проволоки, как правило раздвинутых очень некрасиво. Её не трогайте, вообще. Ею подстраивается частота одного из гетеродинов.



[Ambar]

Я чуток шарю в электросхемотехнике, поэтому меня смущает сопротивление этого резистора ( 1кОм) , зачем с таким огромным сопротивлением он здесь на входе? После него напряжение и должно стать 2 вольта. Этого же не может быть, смысл тогда бы был в 8В на входе, по этому и подумал я , что это сгоревший не в обрыве диод, для отсечки шума , ну раз там диодов нет, хотя верхний такой же элемент звонится как диод, может это хотя бы недозгоревший резистор? И проситься туда только резистор с нулевым сопротивлением, в качестве предохранителя. Эх добраться бы до своего стола или схему ....



[JeWell]

Если сейчас есть новый аппарат - так разберите и посмотрите/промеряйте всё, сравните. Вряд ли у них радиочасть отличается. А если и отличается, то не существенно.



[Ambar]

Если сейчас есть новый аппарат - так разберите и посмотрите/промеряйте всё, сравните. Вряд ли у них радиочасть отличается. А если и отличается, то не существенно.

Не, до конца гарантии трогать не буду. Вдруг чего, экспертиза царапину на винте найдёт и шишь мне , а не замена, ну или ремонт с продлением гарантии. Пошишу ещё в интернете, где-то эта схема должна быть.



[JeWell]

Если найдёте схему - поделитесь пожалуйста.

И, теперь, имея два РД рядом, можете проверить работоспособность радиочасти в неисправном, включив их рядом одновременно. Если гетероидн в неисправном работает, то исправный на него должен отреагировать. Может и неисправный на исправного тоже как-то отреагирует.
