Реестр средств измерения принёс свеженькое от ООО "Автоматизированные интеллектуальные системы транспорта", г. С.-Петербург
Назначение
Комплексы аппаратно-программные «Аист-контроль» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС) в зоне контроля по видеокадрам и радарным методом и скорости движения ТС на контролируемом участке по видеокадрам, измерений значений текущего времени, синхронизированных с национальной шкалой времени Российской Федерации UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов.
Описание
Принцип действия комплексов при измерении скорости движения ТС по видеокадрам в зоне контроля основан на измерении косвенным методом путем измерения расстояния, пройденного ТС в зоне контроля видеомодуля за известный интервал времени.
Принцип действия комплексов при измерении скорости движения ТС по видеокадрам на контролируемом участке основан на измерении косвенным методом по времени, затраченному данным ТС для преодоления участка пути. Длина последнего складывается из определяемого при установке расстояния между точками расположения видеомодулей и измеренного пути ТС в зонах контроля видеомодулей на въезде и выезде с участка. Время прохождения определяется как разность между моментами фиксации ТС видеомодулями. Для измерения скорости движения ТС по видеокадрам на контролируемом участке необходимы два комплекса.
Принцип действия комплексов, при измерении скорости ТС радарным методом в зоне контроля, основан на измерении разности частоты высокочастотных сигналов при отражении от ТС, находящегося в зоне контроля (эффект Доплера).
Принцип действия комплексов в части измерения значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.
Режим работы комплексов круглосуточный.

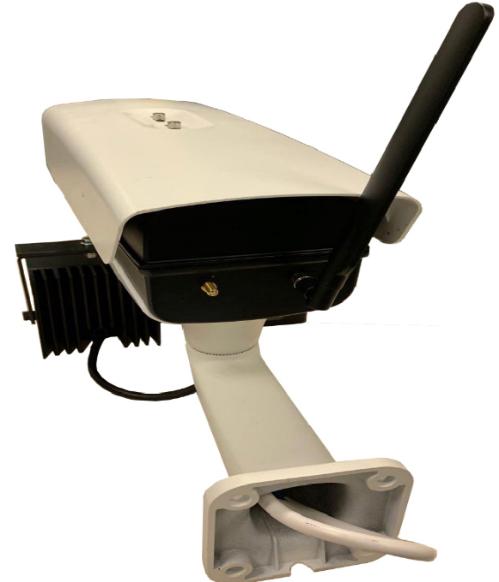

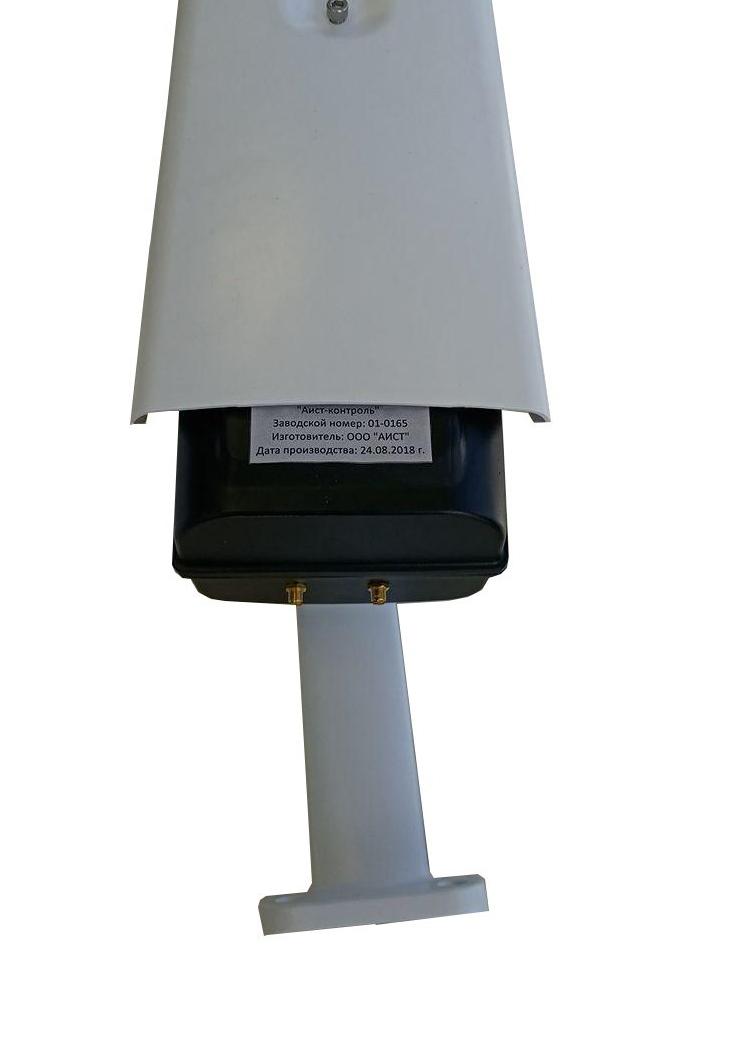

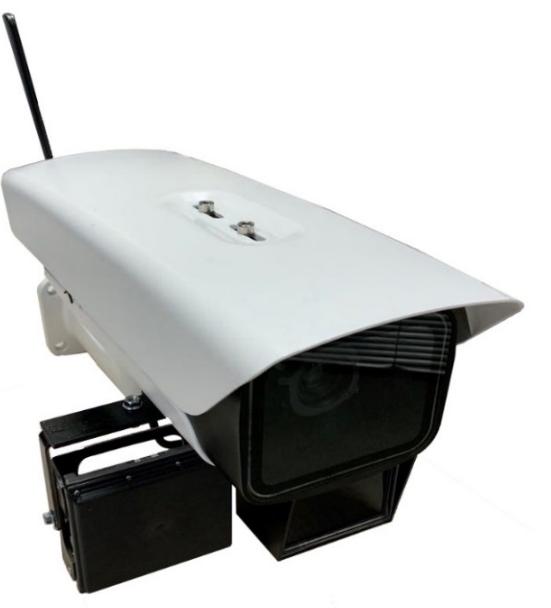

Комплексы конструктивно состоят из видеомодуля, ИК-прожектора и радиолокационного модуля. В состав каждого видеомодуля входит IP видеокамера, управляющий контроллер, аппаратура навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС, GPS (рег. № 50034-12), блок питания, LTE роутер и программное обеспечение (ПО). В зависимости от решаемых задач, в состав комплекса может входить от 1 до 4 видеомодулей и ИК-прожекторов.
Технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики
Значение
Пределы допускаемой абсолютной допускаемой абсолютной погрешности привязки текущего времени комплексов к шкале UTC(SU), мc
±10
Границы допускаемой погрешности (по уровню вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане, м
±5
Диапазон измерений скорости движения ТС по видеокадрам, км/ч: - в зоне контроля
от 0 до 350
- на контролируемом участке
от 0 до 350
Диапазон измерений скорости движения ТС в зоне контроля радарным методом, км/ч
от 0 до 320
Пределы допускаемой погрешности измерений скорости ТС по видеокадрам: - в зоне контроля
- в диапазоне от 0 до 100 км/ч включ., км/ч
±1
- в диапазоне св. 100 до 350 км/ч, %
±1
- на контролируемом участке
- в диапазоне от 0 до 100 км/ч включ., км/ч
±1
- в диапазоне св. 100 до 350 км/ч, %
±1
Пределы допускаемой абсолютной погрешности измерений скорости ТС в зоне контроля радарным методом, км/ч
±2
Наименование характеристики
Значение
Минимальная протяженность контролируемого участка, м
200
Ширина зоны контроля комплексов, м
от 8 до 98
Габаритные размеры, мм, не более:
видеомодуль
404
- длина
175
- ширина
164
- высота
ИК-прожектор
100
- длина
110
- ширина
80
- высота
радиолокационный модуль
110
- длина
ПО
- ширина
99
- высота
31
Масса, кг, не более:
видеомодуль
5
ИК-прожектор
0,6
радиолокационный модуль
0,36
Напряжение питания сети переменного тока частотой 50 Гц, В
от 198 до 242
Потребляемая мощность комплексов при измерении скорости ТС в зоне
контроля по видеокадрам, В А, не более
10
Потребляемая мощность комплексов при измерении скорости ТС в зоне
контроля радарным методом, В А, не более
15
Степень защиты по ГОСТ 14254-2015
IP 66
Условия эксплуатации:
- температура окружающей среды
от -50 до +60
- относительная влажность при температуре 25 °С, %
до 98 %
