Доработка радар-детектора для приема радара СТРЕЛКА

[Exios]

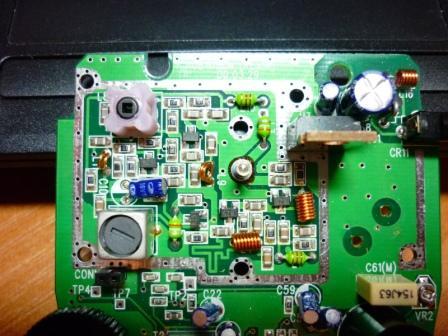

Вот так получше будет

Незачто =)



[dragon]

Плату рупора надо



[Дюха33]

Рупор пустой. В нем только ВЧ-диод вставлен и два варактора.*DRINK*



[DED]

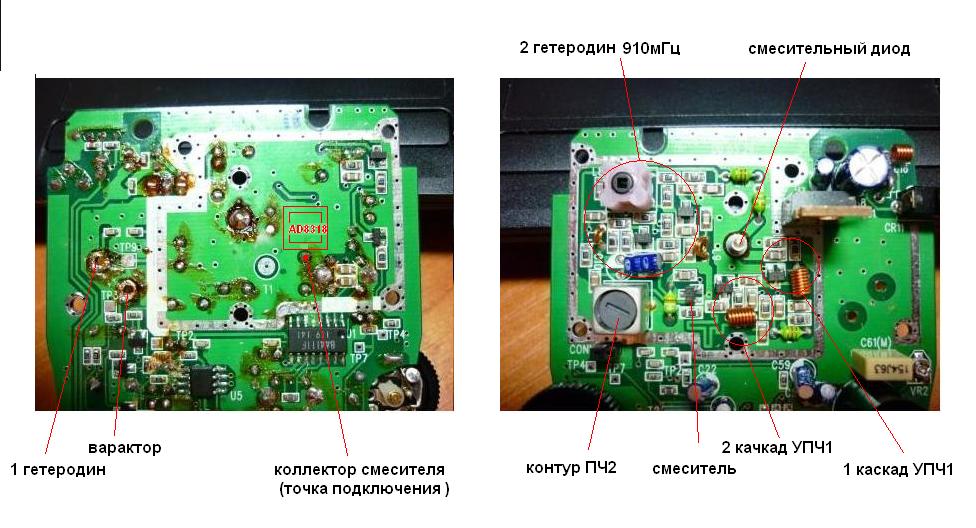

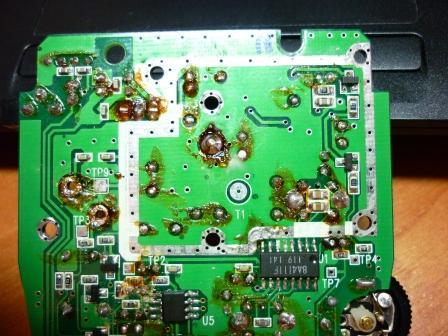

Дюха33, это не два варактора, а варактор и диод Ганна. В открытой части волновода смесительный диод. С него снимается сигнал 1ПЧ .
Далее два ксакада УПЧ с полосковыми линиями на 1 ПЧ.
За ними второй смеситель на транзисторе. На него же подается сигнал от второго гетеродина на 910мГц.
Разностный сигнал ~11мГц выделяется контуром 2ПЧ.
Далее этот сигнал идет на ЧМ дискриминатор на микросхеме 4111F.
Первый гетеродин перестраивается в полосе 11,2...11,9гГц.
Своими гармониками он одновременно окучивает сразу три бенда X, K и Ka.

Единственное место, куда можно безболезненно для РД подключиться - это коллектор второго смесителя. На нем вместе со второй ПЧ присутствует усиленный сигнал первой ПЧ.
Когда ловится Стрелка в этой точке присутствуют очень слабые АМ импульсы 30нс/25мкс. Для их выделения мы ставим очень чувствительный логарифмический детектор АД8318, который может выделять огибающую частот более 1000мГц.
Но этот детектор настолько чувствителен к внешним наводкам, что обязательно должен находиться в непосредственной близости к источнику сигнала, и размещаться под экраном.
Вся остальная часть схемы может быть не под экраном, и даже на небольшом удалении от АД8318.
Поэтому самое правильное место для данного РД под плоским экраном снизу платы.
Высота нижнего экрана всего 2,5мм, но этого вполне достаточно для АД8318 на платке из 0,5мм стеклотекстолита.
Сама микросхема толщиной всего 1мм и габаритами 4х4мм. Влезет влегкую.
Но у нее на брюшке 16 выводов! Далеко не просто будет ее распаять без соответствующих навыков и хорошей печати.
Остальную часть схемы можно воткнуть куда угодно в имеющихся местах внутри РД.



[Дюха33]

*THUMBS UP* Все доходчево объяснено. Нужно теперь детальки дождаться и в путь.



[bugsbugs]

напиши yandex кошелек маленько добавлю на детальки



[Linkoln]

Вот нутро STAR 2015

Чиво посоветуете ?



[Linkoln]

Вторая сторона .

Чиво посоветуете ?

Продолжение



[DED]

Linkoln, все "нужное" под силумином.
Можете смело отвинчивать верхнюю крышку волновода.
Под ней ВЧ платка. Она то нам и нужна.



[Linkoln]

Ой как делать это не охота!
Там винты для настройки.
Платку я сам видал .
Прибор уж сильно понравился . Арену , Визири , Радисы , Беркуты Искры тоже.
Все берет даже на отраженный сигнал .



[Linkoln]

А настройки ?

Когда разберу настройки не уйдут ?
Винтики краской зафиксированы . :-(



[DED]

Согласен, можно не спешить.

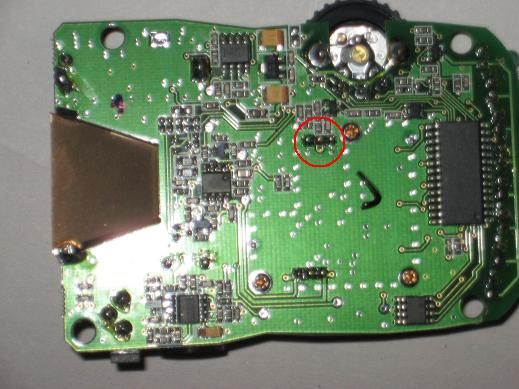

Тем более вроде видны нужные точки. Я их обвел кружком.
Надо включить РД, и посмотреть осцилом в этих трех точках картинки.
Если я правильно угадал, то на одной должна быть пила, на другой напряжение питания, и на третьей выход 2ПЧ.
Если поднести к рупору включенный сотовый аппарат, то на этом выходе должны быть видны импульсы 570мкс с периодом ~4,2мс.



[Linkoln]

Возможно ли ?

Может с процессора сигнал снять запуск сканирования .
И выход с ВЧ на компаратор ?



[Linkoln]

Наши мысли совпадають !

Вот от и мне эти выводы были интересы !
Там симметрично еще такие же выводы есть . ;-)
На днях попробую .



[DED]

Не очень понял для чего? Вначале надо посмотреть, где выход ВЧ, и что на нем есть.



[Linkoln]

Разуметься надо будет найти и глянуть на выход ВЧ .
Просто полагаюсь на разумность конструкторов РД .
Варактор управляется пилой ?
Пилу думаю будут из прямоугольника делать кондером и резюком(источник тока ) . А ключ управляется процессором один полевик заряжает кондер а второй сбрасывает в ноль .просто это догадки .Но проверить стоит .



[DED]

Нам вроде сама пила не особо нужна.
Нарушать штатный режим сканирования не стоит. Пусть РД работает, как работал ранее.
Нам надо просто распараллелить сигнал 1ПЧ в нужной точке.
И еще. Не обязательно должна использоваться парочка -варактор и диод Ганна. Гетеродин может быть и на полоске с генераторным транзистором, перестраиваемым по частоте смещением. Той самой пилой, которую трогать не будем.



[Linkoln]

Своими гармониками он одновременно окучивает сразу три бенда X, K и Ka.?
Это я понял а вот как проц догадывается в каком диапазоне работает радар ?
Если тракт ПЧ общий для трех бендов ?
Если честно .то Стрелка мне не очень то и надо .
У меня свои идеи ;-)



[DED]

Если выложить фото патрохов всех РД, то наберется максимум десяток базовых конструктивов исполнения СВЧ трактов.

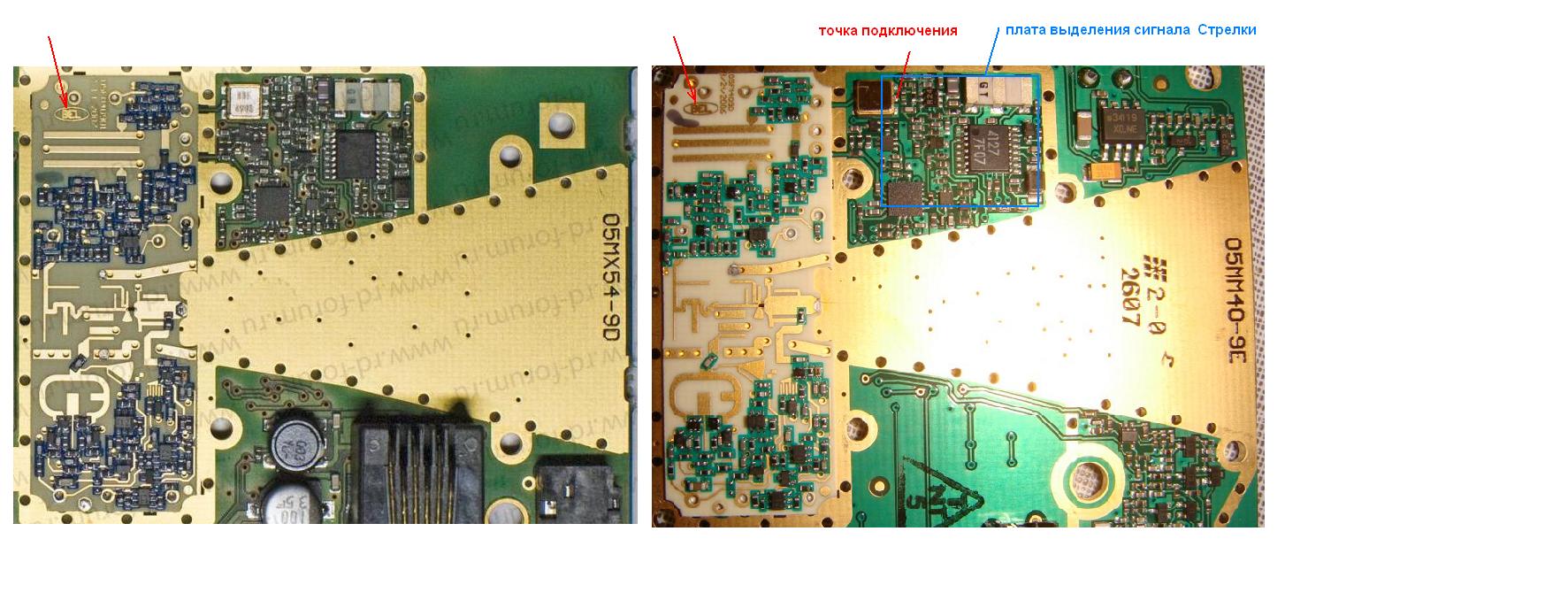

Например, приемники Экскортов и Белтрониксов вообще от одного разработчика. (см. фото)
На мой взгляд именно это исполнение приемной части наиболее удачно. Кроме того, в ПЧ отсек отлично встанет платка выделения Стрелки.
Только надо делать хороший SMD монтаж на "зеленке" в габаритах ~20х15мм.
Выходной сигнал платки будет "подсовывать" контроллеру РД сигнал, имитирующий работу понятных для него радаров.
Платка будет подключаться четырьмя "ниточками" внутри отсека ПЧ. При этом никаких визуальных следов от доработки (соплей) не будет после привинчивания обратно волновода.
Да и прежняя работа РД не изменится. Просто в список обнаруживаемых радаров прибавится еще один.

Linkoln, не успел сразу ответить на вопрос.
В том то и дело, что все РД работают одновременно в трех бендах.
Реальные полосы частот в каждом диапазоне гораздо шире требуемых значений. Это не страшно на трассе, но в городе делает его работу бессмысленной.
Например, все двери работают на частоте гораздо выше паспортных частот РД - 24,7гГц, но прекрасно попадают на гармоники гетеродинов.
РД определяют диапазон только лишь по введенной програмной привязке к циклу сканирования первого гетеродина.
В программе зафиксировано, что (условно) первую треть сканирования гетеродин окучивает Х частоты, вторую треть - К диапазон, и остальное время Ка. На самом деле в каждый момент времени РД "метет" сразу все бенды, но на внерадарных частотах. И сделать ничего при этом невозможно, так как для селекции внеполосных частот потребовался бы на входе перестраиваемый УВЧ тракт. А сделать это разумной ценой невозможно.



[Linkoln]

Нам вроде сама пила не особо нужна.
Нарушать штатный режим сканирования не стоит. Пусть РД работает, как работал ранее.
Нам надо просто распараллелить сигнал 1ПЧ в нужной точке.
И еще. Не обязательно должна использоваться парочка -варактор и диод Ганна. Гетеродин может быть и на полоске с генераторным транзистором, перестраиваемым по частоте смещением. Той самой пилой, которую трогать не будем.

Пилу трогать тоже не буду .
Просто я стараюсь максимально использовать уже имеющиеся узлы а подключаться по возможности уже к цифровой части.
