Как устроен радардетектор

[Farnsworth]

Давно хотел посмотреть что у Кранча-Стингера под приемником.



[Linkoln]

Коробочка конечно знакома .
Кранч , Стар и Стингер СВЧ блоки да и остальное братья - близнецы . Разница только в процессорах и мелких бантиках (кнопки индикация итд) . Но посмотреть СВЧ блок с обратной стороны .... любопытно .
Я свой тоже разбирал - сразу говорю после разборки Рд не работал . Сместился винтик подстройки - пришлось настраивать .
По сему кто не понимает лезть не советую .



[vsvs]

Давно хотел посмотреть что у Кранча-Стингера под приемником.

А комменты? )
В отличии от большинства бюджетных РД, в этом отсутствует частотный детектор. Зато куча компараторов.
Во время одного цикла пилы, несколько раз считают 2-ю ПЧ?



[Farnsworth]

отсутствует частотный детектор

Частотный детектор на 4111 он не частоту детектирует а ловит начало/конец излучения радара

У Стингера скорее всего после 2-й ПЧ, стоит телеграфный гетеродин, т.е. если есть какая-то радиочастота, то на выходе телеграфного гетеродина появляется звуковая частота и её уже обрабатывают компараторами и тп.



[Brazers]

Farnsworth, может немного не в тему но расскажите как влияет погода на дальность детектирования рд, в частности в дождь, туман, мороз, ничего конкретного в инете не могу что то найти по частотам К и Х. В мороз дальность выше по опыту, в дождь и туман вроде бы дальность должна снижаться, хотя некоторые пишут что наоборот возрастает, кто тут прав ? Мое IMHO что в дождь туман прием должен ослабевать.



[Farnsworth]

Brazers
Водяной пар
Поглощение сигнала атмосферой находится в зависимости от его частоты. Максимумы поглощения приходятся на 22,3 ГГц (резонанс водяных паров) и 60 ГГц (резонанс кислорода).
В целом, поглощение существенно сказывается на распространении сигналов с частотой выше 10 ГГц (то есть, начиная с Ku-диапазона).
Кроме поглощения, при распространении радиоволн в атмосфере присутствует эффект замирания, причиной которому является разница в коэффициентах преломления различных слоев атмосферы.

http://wiki-linki.ru/Citates/358022

22,3 ГГц близко к К диапазону 24.150 ГГц ± 100 МГц

В мороз водяного пара в атмосфере мало или очень мало.

Пример. Ослабление сигнала при дожде 40 мм/ч.
Толстая линия для вертикальной поляризации, тонкая для горизонтальной.
Для диапазона К и горизонтальной поляризации, ослабление примерно 7дБ/км



[Alex_St]

Factor
Это надо все выпаять и разобрать, ибо микрополосковых линий снаружи не видно.
И какие MICROSTRIPES в объемном резонаторе?
Фото в студию
Там один подстроечный винт и всё.

Вот гетеродин из Кобры, работает по другому.
Тут и микрополоски и всётакое.
Хочу из него тестовый генератор сделать.

Кто нибудь знает, что за элемент с 4 ножками. Что он делает? На старой кобре краской замазюкан был. Это могло повлиять на работу?



[Farnsworth]

Alex_St
Это корпус SOT343, свч транзисторы в таком корпусе бывают, т.ч. это может быть транзистор.
Маркировка IW4 не находится.
Кто его знает что там за краска, может и не влиять.
Эта Кобра старая, ей уже лет 20-ть примерно, она сама по себе работать может плохо.



[jusupoff]

Немного по логике работы Вистлера 69 РУ

Для начала посмотрел, что твориться с гетеродином и как управляется его частота:

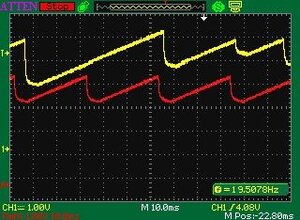

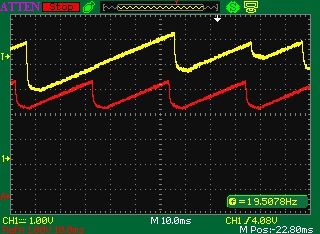

На графике режим Ка отключен. Желтый цвет - с выключенным РОР, красный - с включенным.
Как видно, при включенном РОР, скорость сканирования диапазона увеличивается почти вдвое.
Отключение диапазона Х никак не влияет на "пилу", т.е. чувствительность и скорость срабатывания в К не повысится при отключенном диапазоне Х, а отключается он похоже чисто программно.

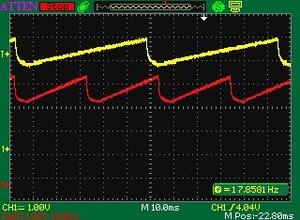

Теперь что будет, если включить еще и Ка (POP включен):

Красный - только Х и К, желтый - включен Ка, Х и К. Длинная часть на желтом графике - это сканирование диапазона Ка, которая занимает больше половины времени. Короткие зубцы - диапазоны Х и К и повторное сканирование для реализации РОР.

Так как в хозяйстве есть трупик вистлера с мертвым МК и исправной радиочастью, то поколдовал над ним, получилось сделать из него генератор в диапазоне Ка, Т.е. изучаемый радардетектор на него реагирует в Ка, если тот находится в радиусе 1-2 метра.
Поэтому далее речь пойдет про диапазон Ка.

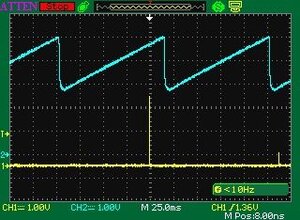

При отключенных Х, К и РОР "пила" будет выглядеть так:

Видна единичная помеха на выходе детектора излучения.

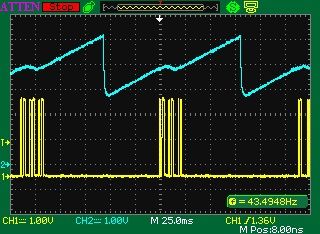

А вот что будет при наличии сигнала средней мощности (сработка в Ка-4-6):

Вистлер не останавливает сканирование диапазона, а лишь делает небольшой "откат" и повторно сканирует частоту, на которой получил сигнал. Если получает подтверждение - идет сработка. На графике видны три зубца - выход с детектора и поведение "пилы" в этот момент.

Теперь немного по диапазону Х и К. Подробнее потом, когда появится нормальный генератор в К диапазоне, пока графики не такие красивые.
Если антирадар сканирует диапазон К (или X+K) и включен РОР, то время одного цикла сканирования занимает 31 мс. При появлении подозрительного сигнала скорость сканирования замедляется до 56 мс (как при выключенном РОР) и идет такая же обработка с откатом, как и для диапазона Ка.
Радуют возможности радиотракта даже в базовом исполнении без доделок-доработок: устойчивый сигнал на выходе детектора повяляется намного раньше, чем антирадар срабатывает в единичку. Т.е. чувствительность сильно задавлена программно в угоду помехозащищенности.



[Farnsworth]

jusupoff
Ну вот, теперь однозначно понятно почему надо включать РОР у Вистлера.
Респект.
Надо бы посмотреть временные параметры пилы у остальных РД-ов.



[Linkoln]

Схема тестера .

Думаю это пригодиться для "изыскательських работ".
Правда мощность около 1мВт.



[jusupoff]

Linkoln, Замечательный документ - идея рабочая на 99%! В черновом варианте на отечественном "самолетике" КТ3120А все работает замечательно, причем изменяя напряжение питания, монтаж и номиналы элементов можно какими-то гармониками попасть в Х или К диапазон. Мощности хватает, чтобы с 1 метра получить сработку в К-9 или Х-9



[Green_label]

jusupoff, а вы приняли 3120 за чистую отечественную разработку?
Этот ж клон .. не более того ..



[Linkoln]

Linkoln, Замечательный документ - идея рабочая на 99%! В черновом варианте на отечественном "самолетике" КТ3120А все работает замечательно, причем изменяя напряжение питания, монтаж и номиналы элементов можно какими-то гармониками попасть в Х или К диапазон. Мощности хватает, чтобы с 1 метра получить сработку в К-9 или Х-9

***************
Так документу 22 года !
Все уже проверялось тысячи раз .
