Комплекс измерительный с видеофиксацией «КОРДОН-КРОСС»
НАЗНАЧЕНИЕ
Стационарный комплекс «КОРДОН-КРОСС» предназначен для контроля и фотовидеофиксации нарушений правил дорожного движения (ПДД) на перекрестках с передачей данных в центр обработки данных (ЦОД). Обеспечивает автоматическое распознавание номеров и проверку всех ТС по различным базам данных.
ФИКСИРУЕМЫЕ НАРУШЕНИЯ ПДД
Перечень фиксируемых нарушений ПДД зависит от комплектации комплекса и схемы размещения камер на перекрестке:
СОСТАВ КОМПЛЕКСА

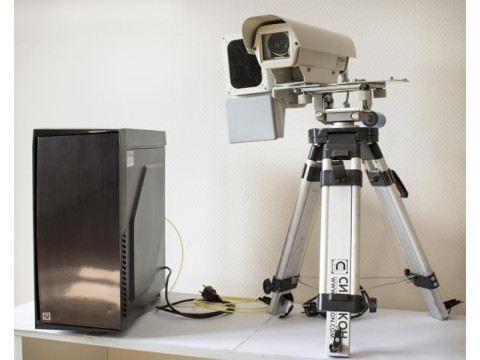

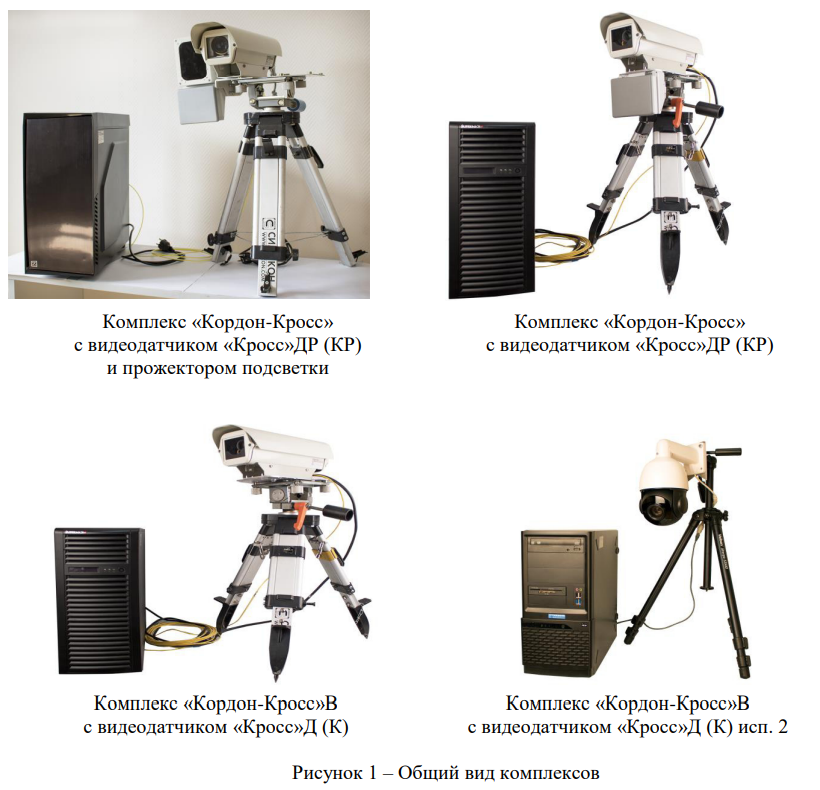

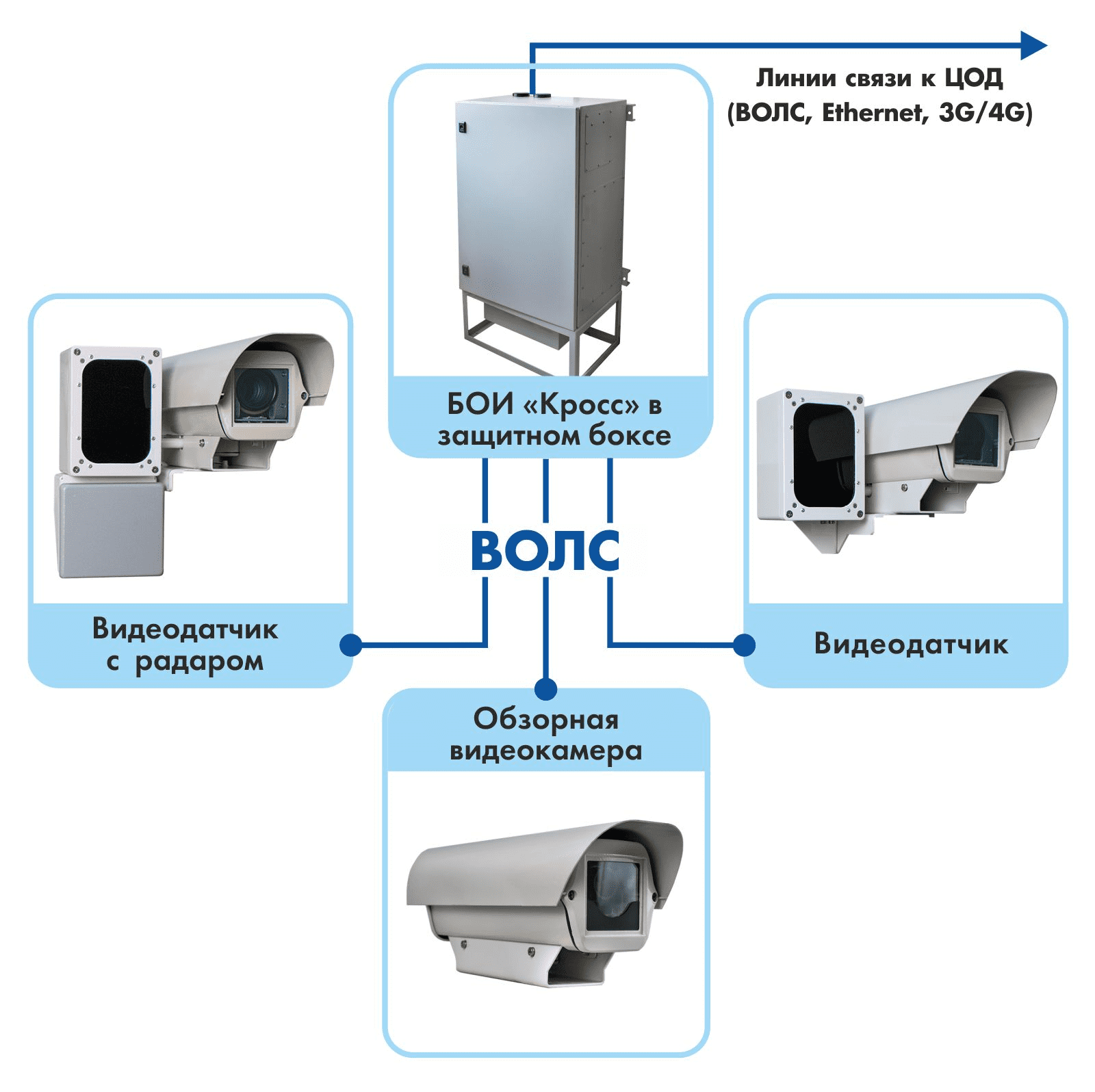

Комплекс состоит из одного или нескольких видеодатчиков (распознающих камер) с ИК-прожекторами, обзорных камер и блока обработки информации (БОИ «Кросс»).
а счет своей модульности комплекс обладает уникальной масштабируемостью. Для контроля скоростного режима один или несколько видеодатчиков комплекса могут быть оборудованы радарными модулями. По дополнительному запросу камеры оснащаются автоматическими системами очистки стекол. Все камеры имеют оптические интерфейсы и подключаются к БОИ с помощью волоконно-оптических линий связи (ВОЛС).
СХЕМА РАЗМЕЩЕНИЯ И ПОРЯДОК РАБОТЫ
Видеодатчики и обзорные камеры монтируются на высоте нескольких метров на стационарных конструкциях (мачта освещения, опора фермы и т. д.) и подключаются к сети 220 В.

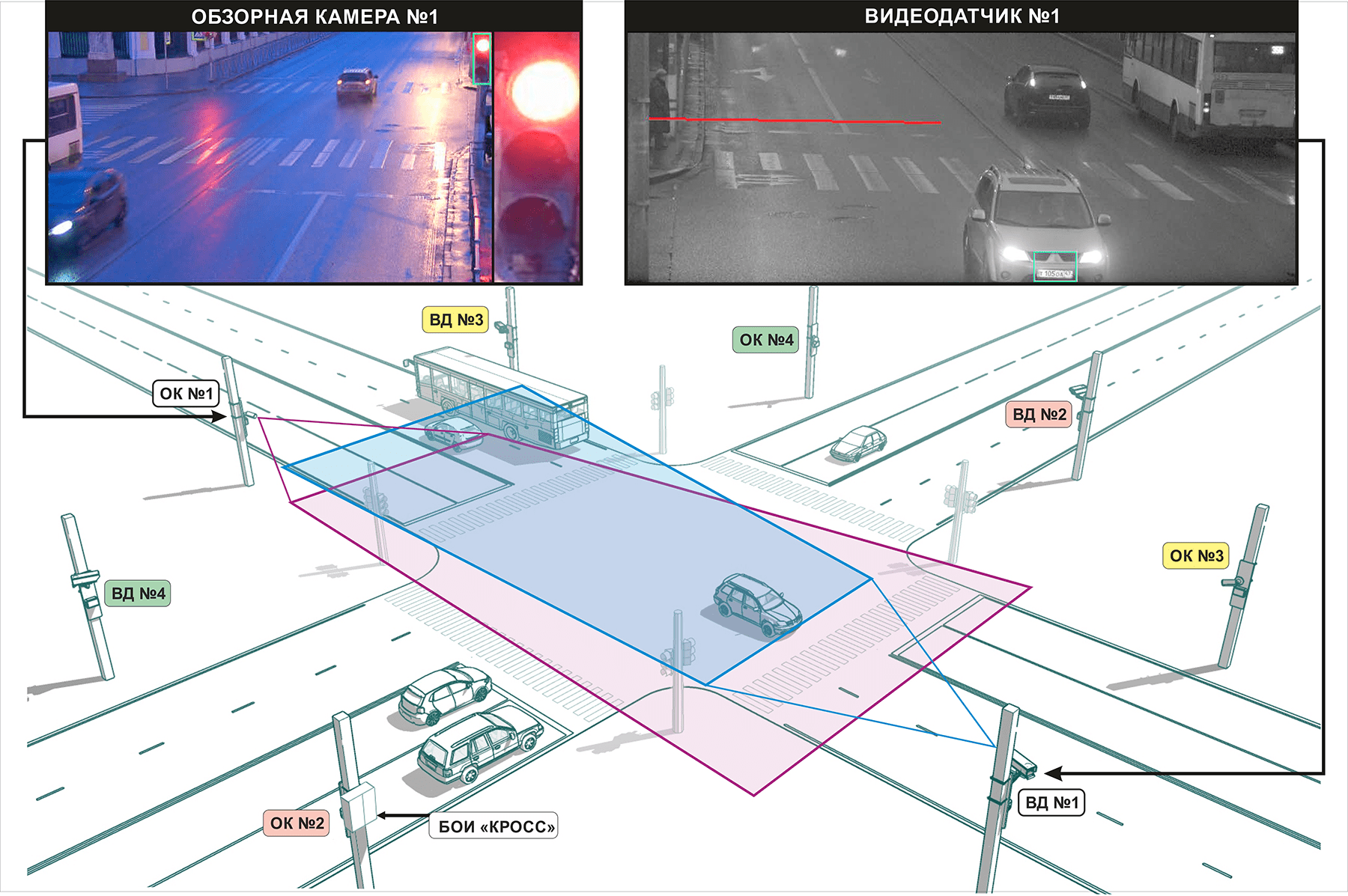

Зоны контроля и пример размещения оборудования на перекрестке
Обозначения: ВД - Видеодатчик, ОК - Обзорная камера
Для полного контроля типичного перекрестка двух дорог с двухсторонним движением и двумя полосами в каждом направлении потребуется 4 видеодатчика, 4 обзорных камеры и один БОИ. Конкретное количество и состав оборудования уточняется в каждом проекте в зависимости от конфигурации перекрестка.
Установка всех требуемых параметров работы комплекса выполняется удаленно через встроенный Web-интерфейс с помощью компьютера или планшета. Определение сигнала светофора (включая дополнительные секции) производится автоматически по изображению с обзорной камеры, либо комбинированным способом с подключением к контроллеру светофора — это обеспечивает непревзойденную степень достоверности и защиты от ошибок.
БОИ «Кросс» производит распознавание ГРЗ по данным с видеодатчиков, анализ движения в кадре и автоматическое распознавание светофорных сигналов. В процессе обработки информации комплекс формирует коллажи фотографий нарушителя, которые могут включать в себя общее фото перекрестка и увеличенное фото нарушителя, и/или фотографии дорожной обстановки, сделанные с заданным интервалом. Данные с распознанными ГРЗ и сопутствующей информацией передаются с использованием защищенных каналов связи на сервер ЦОД для обработки нарушений.
В процессе работы комплекс фиксирует все ТС, проехавшие через перекресток. Предусмотрена возможность фиксации ТС с нераспознанными или отсутствующими ГРЗ для целей розыска.
НАЗНАЧЕНИЕ
Стационарный комплекс «КОРДОН-КРОСС» предназначен для контроля и фотовидеофиксации нарушений правил дорожного движения (ПДД) на перекрестках с передачей данных в центр обработки данных (ЦОД). Обеспечивает автоматическое распознавание номеров и проверку всех ТС по различным базам данных.
ФИКСИРУЕМЫЕ НАРУШЕНИЯ ПДД
Перечень фиксируемых нарушений ПДД зависит от комплектации комплекса и схемы размещения камер на перекрестке:
- Проезд на запрещающий сигнал светофора
- Невыполнение требования об остановке перед стоп-линией на запрещающий сигнал светофора
- Движение по разделительной полосе
- Выезд на полосу встречного движения
- Движение ТС по обочине
- Движение по велосипедным, пешеходным дорожкам или тротуарам
- Нарушение запрета движения грузовых ТС (в том числе по отдельным полосам)
- Нарушение минимальной дистанции между ТС при движении
- Превышение установленной скорости движения
- Движение во встречном направлении по дороге с односторонним движением
- Нарушение правил поворота или разворота
- Движение по полосе для маршрутных транспортных средств
- Перестроение ТС через сплошную линию разметки
- Нарушение требований, предписанных дорожными знаками или разметкой
- Остановка на вафельной разметке и выезд на перекресток при заторе
- Превышение средней скорости на протяженном участке дороги *
- Движение без включенных фар (ближнего света / дневных ходовых огней)
СОСТАВ КОМПЛЕКСА

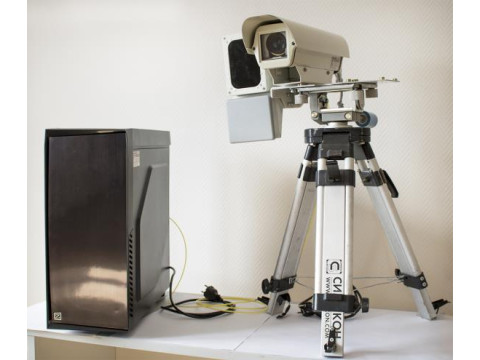

Комплекс состоит из одного или нескольких видеодатчиков (распознающих камер) с ИК-прожекторами, обзорных камер и блока обработки информации (БОИ «Кросс»).
а счет своей модульности комплекс обладает уникальной масштабируемостью. Для контроля скоростного режима один или несколько видеодатчиков комплекса могут быть оборудованы радарными модулями. По дополнительному запросу камеры оснащаются автоматическими системами очистки стекол. Все камеры имеют оптические интерфейсы и подключаются к БОИ с помощью волоконно-оптических линий связи (ВОЛС).
СХЕМА РАЗМЕЩЕНИЯ И ПОРЯДОК РАБОТЫ
Видеодатчики и обзорные камеры монтируются на высоте нескольких метров на стационарных конструкциях (мачта освещения, опора фермы и т. д.) и подключаются к сети 220 В.
Зоны контроля и пример размещения оборудования на перекрестке
Обозначения: ВД - Видеодатчик, ОК - Обзорная камера
Для полного контроля типичного перекрестка двух дорог с двухсторонним движением и двумя полосами в каждом направлении потребуется 4 видеодатчика, 4 обзорных камеры и один БОИ. Конкретное количество и состав оборудования уточняется в каждом проекте в зависимости от конфигурации перекрестка.
Установка всех требуемых параметров работы комплекса выполняется удаленно через встроенный Web-интерфейс с помощью компьютера или планшета. Определение сигнала светофора (включая дополнительные секции) производится автоматически по изображению с обзорной камеры, либо комбинированным способом с подключением к контроллеру светофора — это обеспечивает непревзойденную степень достоверности и защиты от ошибок.
БОИ «Кросс» производит распознавание ГРЗ по данным с видеодатчиков, анализ движения в кадре и автоматическое распознавание светофорных сигналов. В процессе обработки информации комплекс формирует коллажи фотографий нарушителя, которые могут включать в себя общее фото перекрестка и увеличенное фото нарушителя, и/или фотографии дорожной обстановки, сделанные с заданным интервалом. Данные с распознанными ГРЗ и сопутствующей информацией передаются с использованием защищенных каналов связи на сервер ЦОД для обработки нарушений.
В процессе работы комплекс фиксирует все ТС, проехавшие через перекресток. Предусмотрена возможность фиксации ТС с нераспознанными или отсутствующими ГРЗ для целей розыска.
