Расширенные возможности V1 по размещению в автомобиле

[Rotel]

ALWagner Мне тоже V1 на присосках не понравился. Пришлось выдумывать.



[Guest]

Жалко, что столько проблем с креплением Валика!

Вот не поверишь, самое беспроблемное крепление из всех, что у меня были.
Вот уже второй Валя и оба на самых маленьких присосках приклеиваются с первого раза и не разу не отвалились.
Просто я в присоски плюну чуть по разу(тока без фанатизма), разотру по поверхности, салфеткой протру(еле касаясь, чтоб не насухо) и стекло от пыли и налёта антисептическим гелем для рук(он на основе спирта). Вот после этого все отлично прилипают


PS может тему создать, технологии приклеивания присосок на стекло?



[Rotel]

Мой вариант - не есть Super Good и на Нобелевскую премию не претендует, но сделал как хотелось самому.



[paschket]

sti 28, У некоторых автомобилей лобовое практически вертикально расположено и хода крепления не хватает для его горизонтального расположения.

PS: Посмотри на аватар



[Михаил]

у меня задействован пассажирский козырёк,

На мой взгляд не самое удобное место для размещения детектора - для того, чтобы "снять" информацию с дисплея надо поворачивать голову и надолго убирать взгляд от дороги.
Я размещаю детекторы на минимальном расстоянии от оси взора на дорогу. И лишь для записи видео перемещаю его на правую часть стекла



[paschket]

Михаил, Можно дисплей к глазам вывести, правда Дмитрий ездит "чисто по звуку"



[ALWagner]

Вот не поверишь, самое беспроблемное крепление из всех, что у меня были.
Вот уже второй Валя и оба на самых маленьких присосках приклеиваются с первого раза и не разу не отвалились.
Просто я в присоски плюну чуть по разу(тока без фанатизма), разотру по поверхности, салфеткой протру(еле касаясь, чтоб не насухо) и стекло от пыли и налёта антисептическим гелем для рук(он на основе спирта). Вот после этого все отлично прилипают


PS может тему создать, технологии приклеивания присосок на стекло?

Так, я же не про это! У меня нет проблем с приклеиванием присосок. Я про угол крепления к стеклу. Если бы он соответствовал углу наклона стекла или регулировался то вопросов бы не было.
А приклеивать присоски я умел еще лет 50 тому назад.



[Михаил]

Михаил, Дмитрий ездит "чисто по звуку"

Мне этого и на мотоцикле не хватает - использую дисплей.
С любым другим детектором, еще ладно, но у Валентина дисплей дает слишком важную информацию, чтобы его игнорировать



[CCCR]

козырьки отпадают, они в активном использовании...оба
пробовал ставить справа от зеркала там он умещается, но видно только стрелки и в основном ориентируешься по звуку,
дотянуца до крутилки нереально, и в добавок ко всему на стекле в месте крепления зеркала - какое-то покрытие, через которое лазер уже не детектируется...



[UncleSasha]

В этой теме тоже выложу как у меня крепится РД



[Михаил]

UncleSasha, и удобно?
У меня на ноуте он даже в экран не попал...



[Rotel]

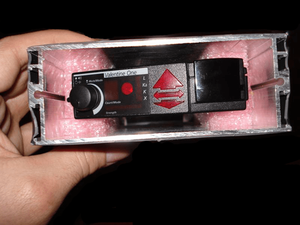

Как вариант от "пионеров младших классов" (не от комсомольцев со стажем) можно устанавливать в Box. А потом думать как прикрутить к панели.



[Rotella]

Начал подумывать о скрытом размещении радар- детектора Valentine One. Много езжу с ним по всей Европе, и страны, где он разрешен чередуются со странами где он запрещен, надоело прятать, и надоело помнить о том когда можно и когда нельзя. Отбирали уже пару раз. Полиция не будет возится с разборкой машины, они расчитывают на быстрое изъятие прибора. Даже если и догадаются, что он есть, как например при сканировании машины на рентгене у границы Эстонии-России, то всё-равно не полезут его снимать, так как это требует уже навыков разборки машины. На данный момент уже продумал основную концепцию установки.

1. Сам блок поставлю в крышу в зону подсветки. Там где лампочки, очки и всякая требуха на эту тему. Для радиоволн "К" диапазона будет не так критично, что его антены будут находится не прямо у стекла и не в зоне прямого доступа спереди и сзади. Уже испытывал, и получается, что такая фигня как крыша и преграждение прямого пути не особо влияет на дальность работы радара. Правда лазерный диапазон в этом случае перекрывается и не работает.

2. Вынести переднюю линзу, которая собирает ИК излучение полицейского радара в район зеркала. Хотелось бы именно в то место, где сенсор дождя, но так как частоты излучений близки, то возможно придется поискать место что бы не мешали друг другу. Сама линза у Валентина очень хорошая. Она весьма неплохо собирает ИК излучение. Ее переносим. Электронную плату с усилителем сигнала (та где стоит линза), оставляем в самом блоке, а с линзой ее соединяем посредством гибкого оптиковолоконного кабеля (медицинского специально под 905 нм). необходимую толщину оптики уже замерил - 3 мм. Поэтому сам кабель будет многожильный - 4-6 жил. Придется придумать крепления, что бы выдержать фокусное растояние от линзы до кабеля и от кабеля до фотоприемника. Хотя возможно что это и не так критично. Фильтр, который стоит на линзе тоже придется перенести к линзе. Это уже дизайнерское искуство как это всё красиво вписать.

3. Второй ИК приемник, тот что ловит стрельбу по задней части авто, просто удлинню проводом, там обычный фотодиод, без выкрутасов.

4. Сам дисплей думаю оторвать нафиг, так как он не нужен на основном блоке и удлинив провод перенести его на приборку. Там всего 5 проводов. Вообщем, плевое дело. Правильно было бы купить дополнительный выносной экран, но лень. Потенциометр также эвакуирую с платы и найду ему более красивое место в салоне.

5. На приборке пока не знаю, где воткну табло. Думал, воткнуть его за ЖКИ дисплей, что бы просвечивался, но чего то эта мысль пока мне не нравится. Можно перенести функции этого дисплея на лампочки, которые редко используются или вообще не используются, но это тоже под вопросом. Есть мысль переотразить при помощи зеркального перископа. То есть сам блок поставлю где-то в глубине, той же осветительной панели или доски приборов, а при помощи зеркал выведу изображение куда-нибудь в удобное место. При этом сама поверхность, выглядывающая наружу будет гладкая. Это вариант мне больше всего понравился, но пока думаю о размещении. Что бы не дразнить лампочками полицию, можно наклеить поверх всего поляризационную пленку, тогда дисплей будет виден только водителю, а под углом более 15 градусов просматриваться не будет. В последний раз меня как раз на этом и поймали. Полиция остановившаяся на светофоре рядом со мной просто увидела знакомые им лампочки над зеркалом и тут же выбежали и окружили.

6. Сигнал динамика или оставлю там же, пусть себе пищит, или сделаю дополнительно на аудиосистему автомобиля, так как когда громко музыка звучит, то приходится делать и ВАЛЮ на полную, иначе прозеваешь. А так он всегда будет пропорционален громкости музыки.



Ну вот примерно такой план. К его реализации уже приступил. ВАЛЮ разобрал, Линзу открутил, всё замерил. Сейчас ищу оптику, а далее уже дело техники и наличия времени. Работа не сложная, но скурпулёзная.



[Rotel]

Вот это кастрация! Ой,извиняюсь операция.
Видел бы Майкл,что с его Детищем делают.
Как вариант см. такой дисплей.
https://www.rd-forum.ru/valentine-one/2407-vjnosnoi-displei-dlya-v1.html



[Rotella]

Про дисплей знаю. По сути дела если уже линзу разбираешь, то вся остальная схематехника уже ценности не представляет, да и зачем оставлять родной экран в целости, если он зашивается. Даже если предположить, что захотелось Валика снять, то линзы то останутся внутри. Короче, это пока только планы. Мож так делать и небуду, может просто куплю еще 2 валика и поставлю 2 в передние фары (по одному в каждую) и один в задний повторитель стоп сигнала. Тогда и лазеры будет брать и простые радары. Да и задницу будет прикрывать очень полноценно. А то датчик на лазерное излучение, который сечет удар сзади как-то стремно стоит, он повернут в сторону головы водителя, находится как бы в тоннеле + не имеет дополнительной линзы.



[paschket]

Rotella, А не проще все это хозяйство замутить разнесенным Эскортом? Я конечно помимаю любовь к Валику но не на столько же



[Rotel]

paschket, я хотел тоже предложить Escort, но поскольку пациент уже на хирургическом столе и скальпель над ним уже занесён, то пожалуй уже поздно вмешиваться в сам процесс.



[ALWagner]

Кто-нибудь видел, пользовал такое крепление ?
Думаю заказать. Лучше бы BlendMount, но ценник конский!

Задал вопрос продавцу: подойдет ли к моей машине? Ответ не вразумительный: дескать крепление универсальное и вообще не ссы, есть 14 дней на возврат (знал бы он про работу нашей почты)!
Короче заказал! Если не подойдет мне, то может кому-то из форумчан пригодится.



[paschket]

ALWagner, Да подойдет, там простой зажим на штангу зеркала. Главное чтобы крепление Валика туда нормально встало и крепление не болтало V1. Ждем фоток.
Blend Mount конечно предпочтительней, но ценник не гуманный .



[ALWagner]

paschket, Главное, чтобы гармонично разместился под зеркалом без зазоров и болтанки. Фотки будут!
