V1 изнутри

[Netrezv]

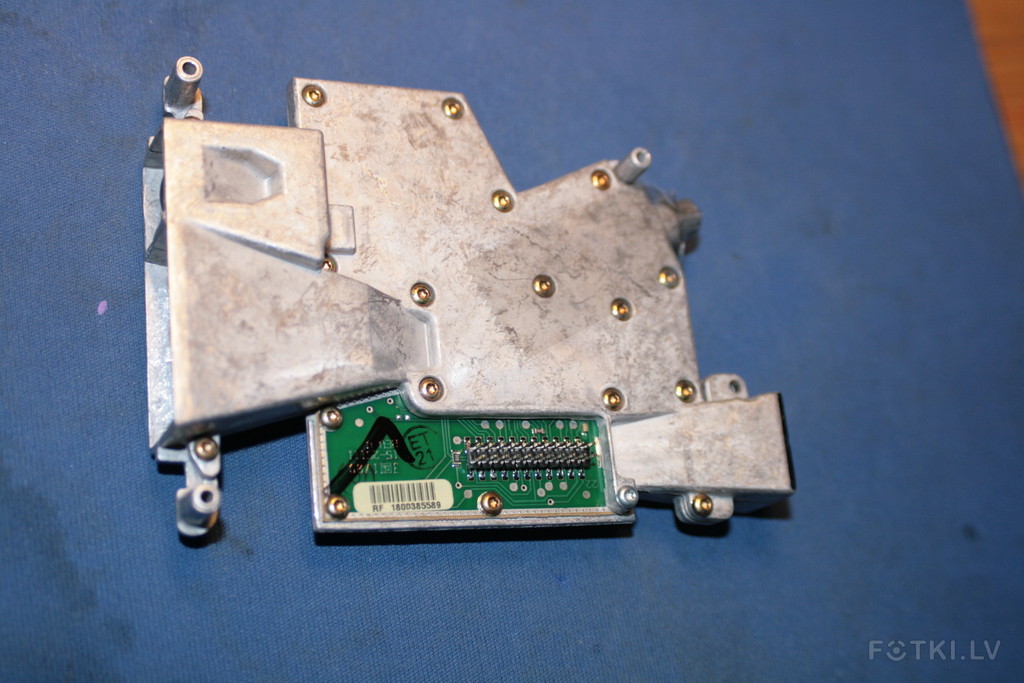

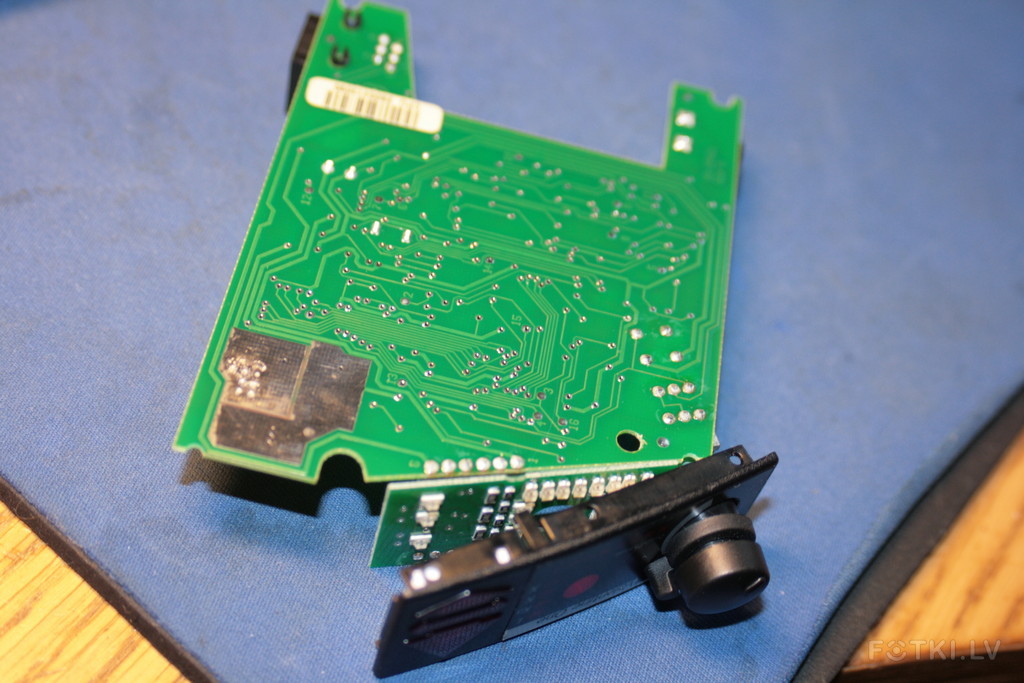

Если кому интересно, фото Вали "в разрезе"



[yurgen_msk]

А можешь отдельно плату фотопримника сфоткать с разных сторон, чтобы было видно фотодиод, она там вроде на разьеме должна крепиться. Вдруг удасться опознать фотодиод методом дедукции



[mono]

Нет там маркировки, ни на переднем ни на заднем.



[Netrezv]

Если я правильно понял вопрос, то в моем случае фотодиод в корпус антенны встроен (пипка слева вверху)



[mono]

Это задний. Передний там, где линза. Чтобы увидеть, надо разобрать рупорный блок.



[Netrezv]

Нет там маркировки, ни на переднем ни на заднем.

кстати на этой фотке и на моей - схемотехника совсем разная.



[mono]

Нет, это не разная схемотехника, там просто две разных платы. Одна, видимо, отвечает за индикацию и "общение" с пользователем, другая, та что внутри, за всё остальное - приём/обработка сигнала.

А можешь отдельно плату фотопримника сфоткать с разных сторон, чтобы было видно фотодиод, она там вроде на разьеме должна крепиться. Вдруг удасться опознать фотодиод методом дедукции

Они вполне стандартно выглядят. Моделей с таким внешним видом может очень много быть.



[Netrezv]

Нет, это не разная схемотехника, там просто две разных платы. Одна, видимо, отвечает за индикацию и "общение" с пользователем, другая, та что внутри, за всё остальное - приём/обработка сигнала.

Допер, твоя фотка эко "кишки" антенного модуля..



[yurgen_msk]

Нет там маркировки, ни на переднем ни на заднем.

А фотодиод который спереди какой, плоский или круглый? Со светофильтром (темного цвета корпус) или без? Выводы ножек в одну сторону или в разные? Померять тестером напряжение питание на светодиоде сможете?



[Netrezv]

Так его же видно на фотке - круглый, черный (т.е. со светофильтром) и ноги с одной стороны.



[aslanet]

Это задний видно. А тот который спереди он похоже "наизнанку" стоит. "Спина" у него торчит назад, а "лицо" смотрит сквозь плату на линзу. Точнее сказать сложно. Действительно не помешали бы фотографии лазерного блока с разных сторон, и под разными углами, крупно.

По фотографии кажется что он прозрачный.



[mono]

А фотодиод который спереди какой, плоский или круглый? Со светофильтром (темного цвета корпус) или без? Выводы ножек в одну сторону или в разные? Померять тестером напряжение питание на светодиоде сможете?

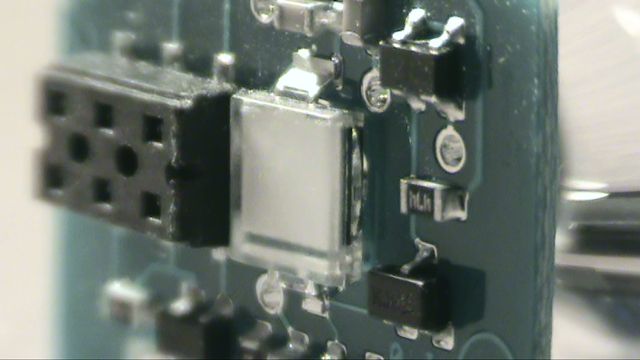

Передний - квадратный, плоский. Линза прилегает к нему вплотную в прострел платы. У второго фильтрованный пластик, габариты стандартные. Померить напряжение смогу и сфотографировать с разных ракурсов тоже, но не сегодня и не завтра, боюсь.:-(



[Factor]

И так героический поступок !

Я хоть и каждый день такую мелочь паяю (чиню) - в свой V1 не полез бы :-[



[mono]

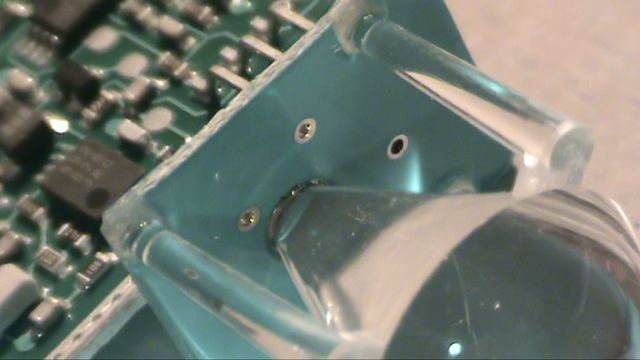

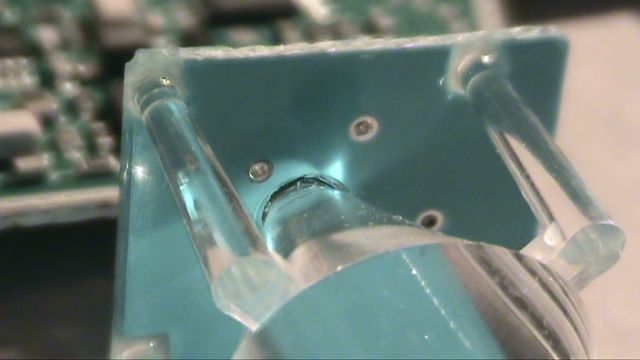

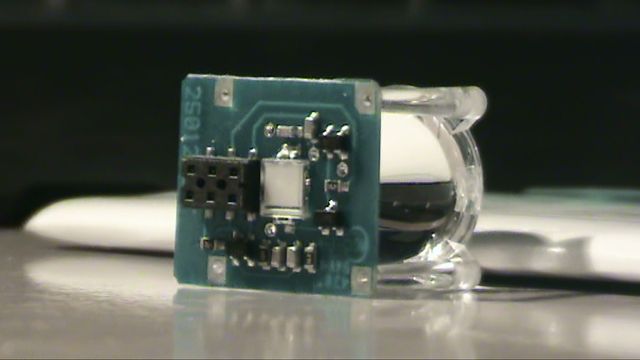

Ну собственно вот, смотрите.



[mono]

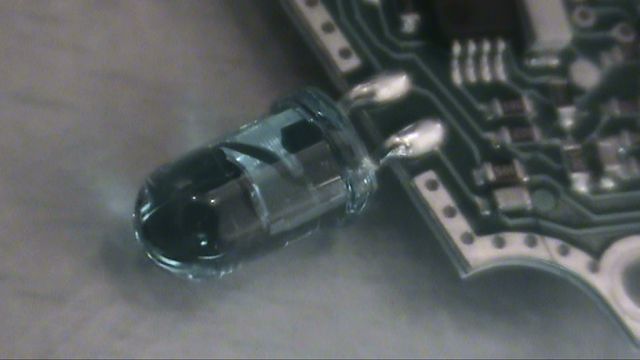

Да, и задний тоже, в инфракрасном режиме.



[paschket]

Еще фотки здесь - http://www.radardetector.net/forums/valentine-one/3300-internal-pictures-valentine-one.html



[MPS]

Диод который торчит с тыла,отвечает за яркость подсветки.
Диод(ды) который(е) принимают лазер с тыла,расположены за стрелками(предположительно за средней или нижней)
Определял с помощью пульта от телевизора и заклейки стрелок и диода плотной изолентой.

нет. Диод один. Он и подсветку регулирует и лазер принимает... Под стрелками на плате нет ни чего кроме светодиодов.



[Klerik]

Заклейте стрелки и попробуйте



[MPS]

Заклейте стрелки и попробуйте

мне что заняться нечем??? я полностью разбирал валентина... и знаю как он устроен...



[leon]

Тоже полностью разбирал Диода два, спереди и сзади (за красной точкой), за стрелками нет ничего.
