Радар-детектор X-COP 5900s/6000s

sw_@

Продвинутый
Регистрация
14.09.2019
Сообщения
116
Регион
Оренбург
Детектор
Neoline 8700s/SS Hybrid S-Bot
Авто
Lada Granta
ВНИМАНИЕ! 31.10.2024 на официальном сайте выложена новая прошивка 47/37 с поддержкой Кордон-Про. Обновляемся, проверяем работу.
5900s.png 6000s.jpg
Отзывы о Neoline 5900s/6000s
Все эксперименты с прошивками - на ВАШ страх и риск, автор сборника, администрация форума и тем более официальная техподдержка никакой ответственности за ВАШИ действия не несёт.
Сборник прошивок от @JeWell
1. Внедрено сигнатурное распознавание радарного комплекса «Кордон.Про-МД».
2. В меню устройства добавлена соответствующая настройка, позволяющая включать либо отключать детектирование радарного комплекса «Кордон.Про-МД».
3. Усовершенствован Фильтр Z-сигнатур - блокировка сигналов от датчиков мёртвых зон автомобилей, которые ранее ложно детектировались как «Кордон» (КД).
4. Улучшена помехозащищенность в сигнатуре «Крис».
1. Улучшен алгоритм работы устройства с GPS-базой радаров.
1. Исправлена редкая ошибка в работе функции "Впереди ещё камера" - такое оповещение могло звучать в конце некоторых участков КСС, в том случае, если финишная камера измеряет и моментальную скорость.
1. Изменено оповещение о детектировании сигнала в М-диапазоне - голосовое оповещение «Мультарадар», затем - звуковое оповещение.
2. Исправлена редкая ошибка с отсутствием оповещения на специфические GP5 точки.
3. Добавлена настройка «Часовой пояс» в меню устройства.
4. Отображение часов на дисплее сделано отключаемым. Для этого необходимо выбрать значение «Выкл» в настройке «Часовой пояс».
5. «Бинар» по умолчанию выключен.
1. Дополнена сигнатура радарного комплекса «Кордон» обр. 2022-2023 гг., обеспечена возможность детектирования радарных комплексов «Кордон-Кросс».
2. Улучшен характер нарастания сигнала на радарные комплексы «Кордон» обр. 2022-2023 гг.
3. Улучшено детектирование ручного радара «Бинар».
Соответствующая настройка в меню выключена по умолчанию. Включайте только в том случае, если в Вашем регионе используются соответствующие радары.
На момент публикации данной инструкции такие радары используются в Республиках Казахстан и Кыргызстан.

4. Увеличена дальность детектирования мобильного радара Multaradar (М- диапазон), в том числе «в спину».
Соответствующая настройка в меню выключена по умолчанию. Включайте только в том случае, если в Вашем регионе используется соответствующий радар. На момент публикации данной инструкции это Республика Татарстан - трасса М7 - объездная вокруг Казани, трасса Р239 в районе г. Альметьевска.
5. Незначительно уменьшено время удержания сигнала после проезда радарных комплексов Кордон, Вокорд Трафик Р («Циклоп»), Бинар, Redspeed (в режимах «Сигнатурный», «Трасса» и «Х-СОР»), а также для всех радарных комплексов в режиме «Турбо».
6. Улучшена помехозащищенность устройства.
1. Улучшена обработка точек с типом «Контроль ПДД» (камеры контроля остановки в местах, где она запрещена). В случае, если Ваш автомобиль находится в зоне оповещений о нескольких таких точках, голосовое оповещение будет только одно.
2. Внедрена возможность отключения оповещений о точках с типом «Контроль ПДД». Соответствующая настройка добавлена в подменю «Настройки ПРО».
3. Исправлены единичные случаи зависания устройства во время детектирования сигнала в сигнатуре «Скат».
1. Добавлена возможность отключения оповещений в сигнатуре «Redspeed». Соответствующий пункт меню добавлен в «Настройки ПРО». По умолчанию - выключен.
Сброс настроек после установки прошивки обязателен!
2. Улучшен характер нарастания сигнала на радарные комплексы «Скат», «Оскон», «Кречет-СМ».
1. Внедрено сигнатурное распознавание радарных комплексов «Кордон» и «Скат» 2022 года выпуска. Для радара «Кордон» нового образца внедрено короткое название «КН» над шкалой гейгера (при настройке «Сигнатура» - «Полная»).
2. Добавлена сигнатура Redspeed (короткое название «RS»). Данный вид радарных комплексов применяется в Республике Казахстан.
3. Улучшено детектирование радарных комплексов «Скат» образца 2015-2021гг.
4. Улучшена помехозащищенность в сигнатуре «Крис».
5. Убрана рамка вокруг значения текущей скорости, за счёт этого увеличен размер шрифта.
6. Убраны часы и соответствующая настройка («Часовой пояс») из меню устройства.
7. Убран значок статуса GPS-подключения. Если оно активно, то текущая скорость показана на дисплее. Если соединения со спутниками нет, то скорость не показывается.
8. Изменены иконки режимов «Трасса» и «Турбо».
9. Исправлена работа функции «К» - теперь при значении «Выкл» оповещений от радарной части не будет (в том числе в сигнатуре). Данная настройка не влияет на детектирование Multaradar CD (диапазон М), комплексы фотофиксации «Стрелка-СТ» (Стрелка-диапазон) и прием лазерных радаров.
10. Исправлена ошибка, при которой у некоторых пользователей было постоянное оповещение в К-диапазоне в режиме «Турбо» с 1 уровнем сигнала.
11. Исправлена ошибка в алгоритме работы функции «Впереди еще камера» - такое оповещение могло звучать в конце участков контроля средней скорости (в том случае, если финишная камера измеряет и моментальную скорость).
12. Улучшен алгоритм работы функции «Впереди еще камера» - при большой плотности GPS-точек такое сообщение могло звучать слишком часто (теперь - не чаще 1 раза в 45 секунд).
13. Улучшен алгоритм работы функции «Впереди еще камера» - теперь при работе данной функции учитывается значение настройки «GPS без звука до» и происходит сравнение данного значения с текущей скоростью. Если текущая скорость ниже указанного значения, фраза «Впереди еще камера» не звучит.
14. Исправлена ошибка работы устройства при превышении скоростного режима перед GPS-точкой в условиях, когда установлены несколько точек подряд. Второе и последующие GPS-оповещения могли происходить с увеличенной громкостью.
1. Внедрено сигнатурное распознавание радарных комплексов «Кордон» и «Скат» 2022 года выпуска. Для радара «Кордон» нового образца внедрено короткое название «КН» над шкалой гейгера (при настройке «Сигнатура» - «Полная»).
2. Улучшено детектирование радарных комплексов «Скат» образца 2015-2021гг.
3. Улучшена помехозащищенность в сигнатуре «Крис».
4. Исправлена работа функции «К» - теперь при значении «Выкл» оповещений от радарной части не будет (в том числе в сигнатуре). Данная настройка не влияет на детектирование Multaradar CD (диапазон М), комплексы фотофиксации «Стрелка-СТ» (Стрелка-диапазон) и прием лазерных радаров.
5. Исправлена ошибка, при которой у некоторых пользователей было постоянное оповещение в К-диапазоне в режиме «Турбо» с 1 уровнем сигнала.
6. Убрана рамка вокруг значения текущей скорости, за счёт этого увеличен размер шрифта.
7. Улучшен алгоритм работы функции «Впереди еще камера» - при большой плотности GPS-точек такое сообщение могло звучать слишком часто (теперь - не чаще 1 раза в 45 секунд).
8. Изменены иконки режимов «Трасса» и «Турбо».
1. Усовершенствован «Фильтр Z-сигнатур» - добавлены сигналы систем активной безопасности автомобилей Toyota, Lexus, Nissan, Infiniti (блокировка в диапазоне М).
2. Внедрена новая озвучка (4 голоса в 2 голосовых пакетах) - Мария, Пётр, Сандра и Мистер Икс.
3. Настройка «Голос» перемещена из «Настроек Про» в основные.
4. Внедрены новые иконки режимов.
5. Режим «Город» переименован в режим «Сигнатурный».
6. Исправлена ошибка, возникающая при установке 0 громкости - спустя некоторое время устройство могло воспроизводить голосовые оповещения о точках GPS.
7. Внедрена поддержка дополнительных свойств GPS-точек - контроль запрета стоянки и контроль соблюдения требований дорожной разметки.
8. Настройка «Оповещение К в режиме Трасса» распространена и на режим Х-СОР (при скорости выше 75 км/ч).
9. В настройку «Оповещение К в режиме Трасса» добавлено новое значение «Гейгер». При выборе этого значения будет произнесена фраза «Возможен радар», а также будет воспроизводиться звуковое оповещение о принимаемом сигнале.
10. Настройка «RD-оповещения» переименована в «Сигнатура». Значения - «Полная» и «Короткая».
11. Настройка «GPS-оповещения» убрана из меню. Вместо неё добавлено новое значение в настройку «GPS без звука до» - «ОТКЛ GPS» для отключения оповещений о точках GPS.
12. Внедрена новая функция «Снижайте скорость», а также соответствующая настройка в меню. Значения «Выкл», «200 м» ... «500 м» с шагом 50 м. За указанное число метров до точки GPS произойдёт голосовое оповещение «Снижайте скорость» (в случае, если скорость выше, чем разрешенная для данной точки + допустимое превышение). Значение по умолчанию - 250 м. Не работает для муляжей, постов ДПС и камер, не осуществляющих фиксацию нарушений скоростного режима.
13. Добавлена возможность отключения оповещений о камерах контроля проезда перекрёстков и ЖД переездов (настройка «Перекресток»).
Обращаем Ваше внимание, что современные комплексы фотофиксации могут быть настроены не только на фиксацию проезда на красный свет или заезд за стоп-линию, но и на иные нарушения ПДД (нарушение требований знаков, разметки, использование световых приборов, нарушение скоростного режима и др.). Данную функцию можно отключать только в том случае, если Вы строго соблюдаете все ПДД на перекрестках.
14. Внедрена новая функция «Впереди ещё камера». Если зоны GPS- оповещений у 2 камер пересекаются (первая камера находится в зоне оповещения о второй), то после проезда первой камеры прозвучит фраза «Впереди ещё камера».
15. Убрано звуковое оповещение при движении к камерам, не осуществляющим фиксацию нарушений скоростного режима.
16. Усовершенствован алгоритм сравнения текущей скорости с разрешенной для GPS-точки (с учётом допустимого превышения).
С октября 2022г. устройства комплектуется новым радарным процессором (STM32L вместо STM32F), откат прошивки на данных процессорах на RD 22 и более старые невозможен технически.
1. Улучшено детектирование радаров «Крис» и «Скат» в режимах «Город»,
2. Исправлено детектирование радара «Скат» в режимах «Трасса» и «X-СОР».
3. Обеспечено более стабильное детектирование сильно излучающих радаров в режимах «Город», «Трасса», «Х-СОР».
4. Улучшено детектирование мобильного радара «Multaradar CD Moving» (на момент публикации - на базе Lada Largus, актуально только в Республике Татарстан). Прием данного радара осуществляется при включенном диапазоне «М» в меню.
5. Убраны ложные сработки на радар «Крис» в режимах «Город», «Трасса», «Х-СОР».
6. Изменен шрифт в графическом интерфейсе устройства.
7. Добавлена возможность отключения оповещений об участках контроля средней скорости (пункт меню «Средняя скорость»),
8. Исправлена ошибка, при которой настройка подсветки «Тёмная» не сохранялась после перезагрузки устройства.
9. Добавлена возможность выбора способа оповещения о радаре «Арена» и иных источниках К-диапазона, сигнатуру которых распознать не удалось. Добавлена настройка «Оповещение К CW в Трассе» и значения «Голос» (фраза «Радар») и «Сигнал».
10. Исправлен алгоритм звукового оповещения о принимаемом сигнале при автоматическом переходе устройства из режима работы «Трасса» в режим «Турбо».
11. Исправлена ошибка в алгоритме работы устройства против радара «Арена» в режиме Х-СОР при достижении скорости 75 км/ч.
12. Убрано значение «База» из настройки «Радиус зоны тишины».
Тестовая версия от @Jenek62 , список изменений неизвестен, установка на свой страх и риск!
1. Добавлена функция Mute - если после обнаружения сигнала или GPS- оповещения коротко нажать кнопку «Меню», звуковое оповещение прекратится до следующей сработки.
2. Добавлено сигнатурное распознавание сигналов в режиме «Трасса» и режиме «Х-СОР» при скорости выше 75 км/ч.
3. Для режима «Трасса» и режима «Х-СОР» при скорости выше 75 км/ч изменена схема оповещения о радаре «Арена» и иных источниках К- диапазона, сигнатуру которых распознать не удалось. При обнаружении такого сигнала прозвучит слово «Радар», а звуковое оповещение о принимаемом сигнале будет отсутствовать. Информация о силе принимаемого сигнала будет отражена на дисплее.
4. Улучшен механизм работы функции «GPS без звука до». Если заехать в зону GPS-оповещения со скоростью ниже, чем указано в значении данного параметра, а затем набрать скорость до проезда радара, прозвучит голосовое оповещение о приближении к GPS-точке.
5. Изменено время автоматического выхода из меню - увеличено до 1 минуты.
6. Улучшено детектирование некоторых радарных комплексов.
RD 15
Незначительно изменено время удержания сигнала после проезда радарных комплексов
GPS 08
1. Для детекта в К-диапазоне убрано произношение "Кей" - оставили только гейгер
2. Убрали повторное произношение сигнатуры, если сигнал теряется на короткое время
3. Улучшили алгоритм оповещений, чтобы голосовые оповещения по GPS и о сигнатуре не мешали друг другу
4. Исправили оповещение о типе точки "Одиссей"
5. Для промежуточных точек КСС убрали произношение "финиш"
6. Улучшили алгоритм обработки точек контроля остановки и стоянки - оповещение будет только на скорости выше 20 км/ч
7. Исправили показ информации об опасной зоне - до этого не показывалось расстояние до такой точки.
8. Исправлены ошибки в протоколе взаимодействия между GPS и RD частью прошивки - иногда они могли приводить к отсутствию оповещений в начале суток.
9. Объединили сигнатуры Кордона - М2 и М4.
RD 14
1. Улучшили стабильность детектирования всех радарных комплексов
2. Улучшили детект Криса
Заводская прошивка для первых партий устройств.
Подача питания с зажатой кнопкой выбора режимов - демонстрация на экране версии прошивки и базы данных, а после этого сброс всех настроек в заводские.
Подача питания с зажатой какой-либо из остальных кнопок - быстрая загрузка аппарата, без ожидания-паузы в 6 секунд.
Подача питания с двумя зажатыми кнопками громкости - отображение напряжения питания, которое на него подано, и какого-то V-off (если плавно снижать напряжение - он не выключается и продолжает работать, а так же включается без проблем от 10В).
Длительное нажатие на включенном аппарате кнопки меню приводит к программному выключению аппарата. Включить его после можно аналогичным длительным нажатием на эту же кнопку, либо повторной подачей питания.
Фото внутренностей от @Phoenix32
Содержимое рупора Neoline X-COP 6000s от @S.R.
Пустая база от @Jenek62
Это лишь на случай того, если нужно проверить "подглядывание в базу".

UPD: при необходимости отключения GPS-оповещений разработчики рекомендуют отключать GPS-оповещения через меню, а не путем заливки пустой базы (она сформирована на другом конвертере, который уже не используется под актуальные прошивки)
По факту файлов с базами два: РФ+СНГ и международная база.
Понять, что это версии "или - или" и использовать ту, что хочется.
Альтернативно-колхозный магнитный держатель для 5900s за 500р.
Магнитный держатель для 6000s как оригинальный, только с Али
Силиконовая заглушка для USB-разъёма с Али
У пользователя не ловятся радары после прошивки старым вариантом из сборника, виноват в этом:
Какую прошивку вы используете? Сентябрь 2023
Нужна ли настройка GPS оповещения "короткие-полные"?
Улучшение / ухудшение работы гейгера после обновления на 36/31
У кого какая прошивка?
Проблемы после обновления с 12/22 на 22/24
По результатам опроса в сентябре 2023г. рекомендуется использовать актуальную прошивку.
На старых прошивках остаются олды, которые понимают зачем они это делают.

вкратце - предсказуемо неадекватная работа РД, когда он сам меняет режимы город-трасса, а вместе с этим и может пропасть оповещение в части случаев на работающие радарные комплексы.

Последнее редактирование модератором:

Nagumich

Moderator
Команда форума
Регистрация
07.06.2012
Сообщения
10 368
Регион
Москва
Детектор
Neoline 6000s 47/37
Авто
Captiva 2.4AT
В моем выше описании компаратор использовался только для цели отсечения помех и выявления полезного сигнала из аналоговой составляющей. Проще говоря шумоподавитель. АЦП это сложная схема преобразования аналогового сигнала в двоичный код.
Возвращаемся к тому, что вы написали:
Все время тянут эту картинку, которая к нашему радару не имеет никакого отношения. Схема аналогового компаратора для старых систем преобразования сигналов.
Поясните ещё раз, почему вы посчитали, что приведённый рисунок - он про какой-то аналоговый шумоподавитель, а не про то, как работает АЦП РД после смесителя второго гетеродина?


irberger

Продвинутый
Регистрация
24.02.2023
Сообщения
737
Регион
Ставропольский край
Детектор
neoline 5900s/L Sochi pro
Авто
Ниссан алмера
Сегодня увидел прикольную вещь. Вечером домой ехал включил 5900, ехал снимал и на автопатруль сигнал затух ровно на радаре, Я сначала подумал может правда помехи, но потом увидел что точка gps стоит неверно как раз на эти 100 метров ;)
Вопрос. В шапке есть файл с пустой базой, если его закину то базы реально не будет? На 36/31 подгрузится?



investigator

Продвинутый
Регистрация
05.08.2015
Сообщения
803
Регион
Москва
Детектор
Neo 5900s, Neo 5500, SS 9540bt
Авто
KIA
не щупал его. авто указано в профиле.
сейчас еще пяток предов взял. пойду поставлю и пощупаю.
1.Взять другой провод питания и в другое гнездо 12 В ( или в другом авто).
2.Так же был случай при исправном потребителе и исправном проводе, плохой контакт "носика +" с розеткой - предохранитель летел несколько раз и сильно грелась вилка ( автохолодильник). Пружина в носике бракованная была, не поджимала.
3.Ну, или в конце концов, просто замерить ток при работе, прежде чем в ремонт. Правда, тут нужно ещё гнездо с проводами

Последнее редактирование:

alexd123

Опытный
Регистрация
16.12.2018
Сообщения
1 343
Регион
Москва
Детектор
Neo5900s Sochi PRO Omni RS-551
Авто
taz
Сегодня увидел прикольную вещь. Вечером домой ехал включил 5900, ехал снимал и на автопатруль сигнал затух ровно на радаре, Я сначала подумал может правда помехи, но потом увидел что точка gps стоит неверно как раз на эти 100 метров ;)
Вопрос. В шапке есть файл с пустой базой, если его закину то базы реально не будет? На 36/31 подгрузится?

А что же ibox не показали на этот кордон?


irberger

Продвинутый
Регистрация
24.02.2023
Сообщения
737
Регион
Ставропольский край
Детектор
neoline 5900s/L Sochi pro
Авто
Ниссан алмера
А что же ibox не показали на этот кордон?
Не думаю что это кому-то интересно, могу в след раз записать, ibox нормально отрабатывает эти автопатруль, без проблем.


RAMMs

Продвинутый
Регистрация
22.08.2013
Сообщения
104
Регион
РФ - КЗ
Детектор
Neoline 5900s
Авто
Granta Liftback
Так же был случай при исправном потребителе и исправном проводе, плохой контакт "носика +" с розеткой.
пока по другому пересобрал штекер. изначально было так: метал носик - пред - пружина. сейчас пружину вперед поставил. раз 10 повключал в разных положениях. пока норм.
за минут 5 работы нагрева никакого не было.


investigator

Продвинутый
Регистрация
05.08.2015
Сообщения
803
Регион
Москва
Детектор
Neo 5900s, Neo 5500, SS 9540bt
Авто
KIA
@RAMMs, Так а сам девайс грелся? У вас не Камаз с 24В питанием? Хотя наше устройство должно работать и от 24В сети.
Девайс этот всегда греется в той или иной степени. А если он ощутимо нагреется на корпусе в районе входного разъёма, то думаю, что плата в этом месте просто начала выгорать ;)


Nagumich

Moderator
Команда форума
Регистрация
07.06.2012
Сообщения
10 368
Регион
Москва
Детектор
Neoline 6000s 47/37
Авто
Captiva 2.4AT
[moderatorial mode on]
Сами за собой всё личное общения и предъявы удалите, потому что я через несколько часов разберусь как следует и накажу кого попало.
[moderatorial mode off]


investigator

Продвинутый
Регистрация
05.08.2015
Сообщения
803
Регион
Москва
Детектор
Neo 5900s, Neo 5500, SS 9540bt
Авто
KIA
пока по другому пересобрал штекер. изначально было так: метал носик - пред - пружина. сейчас пружину вперед поставил. раз 10 повключал в разных положениях. пока норм.
за минут 5 работы нагрева никакого не было.
Ну, дык! А я про чё. Вот оно! Я так определил виновника безвременной гибели одной вилки ( оплавилась) и четырёх предохранителей


Jenek62

Специалист
Регистрация
23.05.2013
Сообщения
5 762
Регион
RZN-MSK-Раменское
Детектор
Нео 6200S, SSF1 Sochi Pro
Авто
Haval F7 2.0 4WD
По МО на М5 все Скаты (в т.ч. и безрадарные Автоураганы) постепенно замещаются на безрадарные Азимуты...
Скоро не на что будет тестить радарную часть:pardon:

Последнее редактирование:

DimNN

Продвинутый
Заблокирован
Регистрация
20.12.2021
Сообщения
363
Регион
Нижегородская область
Детектор
Neoline 5900s - F
Авто
VW
Возвращаемся к тому, что вы написали:

Поясните ещё раз, почему вы посчитали, что приведённый рисунок - он про какой-то аналоговый шумоподавитель, а не про то, как работает АЦП РД после смесителя второго гетеродина?
Это точно не АЦП. На графике по оси Y показана мощность излучения передатчика и уровень аналогового сигнала приемника, а по оси Х время. Соответственно после гетеродина сигнал преобразуется в постоянное напряжение диодом и потом стоит компаратор, который отсекает сигналы с малым уровнем. Большие сигналы проходят на преобразователь типа гейгера и вы слышите сигнал тревоги. Схемы старых самодельных р/д в которых были даже на передней панеле крутилки для регулировки этой самой чувствительности. Можно было сильно загрубить чувствительность и принимать только очень сильный сигнал. Но это же в 90-е годы все было.


investigator

Продвинутый
Регистрация
05.08.2015
Сообщения
803
Регион
Москва
Детектор
Neo 5900s, Neo 5500, SS 9540bt
Авто
KIA
пока по другому пересобрал штекер. изначально было так: метал носик - пред - пружина. сейчас пружину вперед поставил. раз 10 повключал в разных положениях. пока норм.
за минут 5 работы нагрева никакого не было.
Ещё вариант бага, на всякий случай - плохой контакт ("дребезг") в кнопке самой вилки. Как правило, там не очень "пружинистая" латунь. Исправление - использовать провод без опции кнопки


DimNN

Продвинутый
Заблокирован
Регистрация
20.12.2021
Сообщения
363
Регион
Нижегородская область
Детектор
Neoline 5900s - F
Авто
VW
Последнее редактирование:

Passerby

Прохожий
Регистрация
08.08.2011
Сообщения
12 447
Регион
77
Детектор
Conqueror 868
Авто
RX-330
А для кого я здесь все пишу?
Т.е. читать и понимать написанное другими вы до сих пор не умеете?
Для кого вы несёте тут бред - мне неизвестно.
Вами заявлено, что компараторов в вашем РД нет, а аналоговый сигнал волшебным образом преобразуется в цифровой. С нетерпением ждем описания способа этого действа.


DimNN

Продвинутый
Заблокирован
Регистрация
20.12.2021
Сообщения
363
Регион
Нижегородская область
Детектор
Neoline 5900s - F
Авто
VW
Т.е. читать и понимать написанное другими вы до сих пор не умеете?
Для кого вы несёте тут бред - мне неизвестно.
Прощайте. Всего доброго. Количество хамства зашкаливает.

Последнее редактирование:

Jenek62

Специалист
Регистрация
23.05.2013
Сообщения
5 762
Регион
RZN-MSK-Раменское
Детектор
Нео 6200S, SSF1 Sochi Pro
Авто
Haval F7 2.0 4WD
По МО на М5 все Скаты (в т.ч. и безрадарные Автоураганы) постепенно замещаются на безрадарные Азимуты...
Скоро не на что будет тестить радарную часть:pardon:

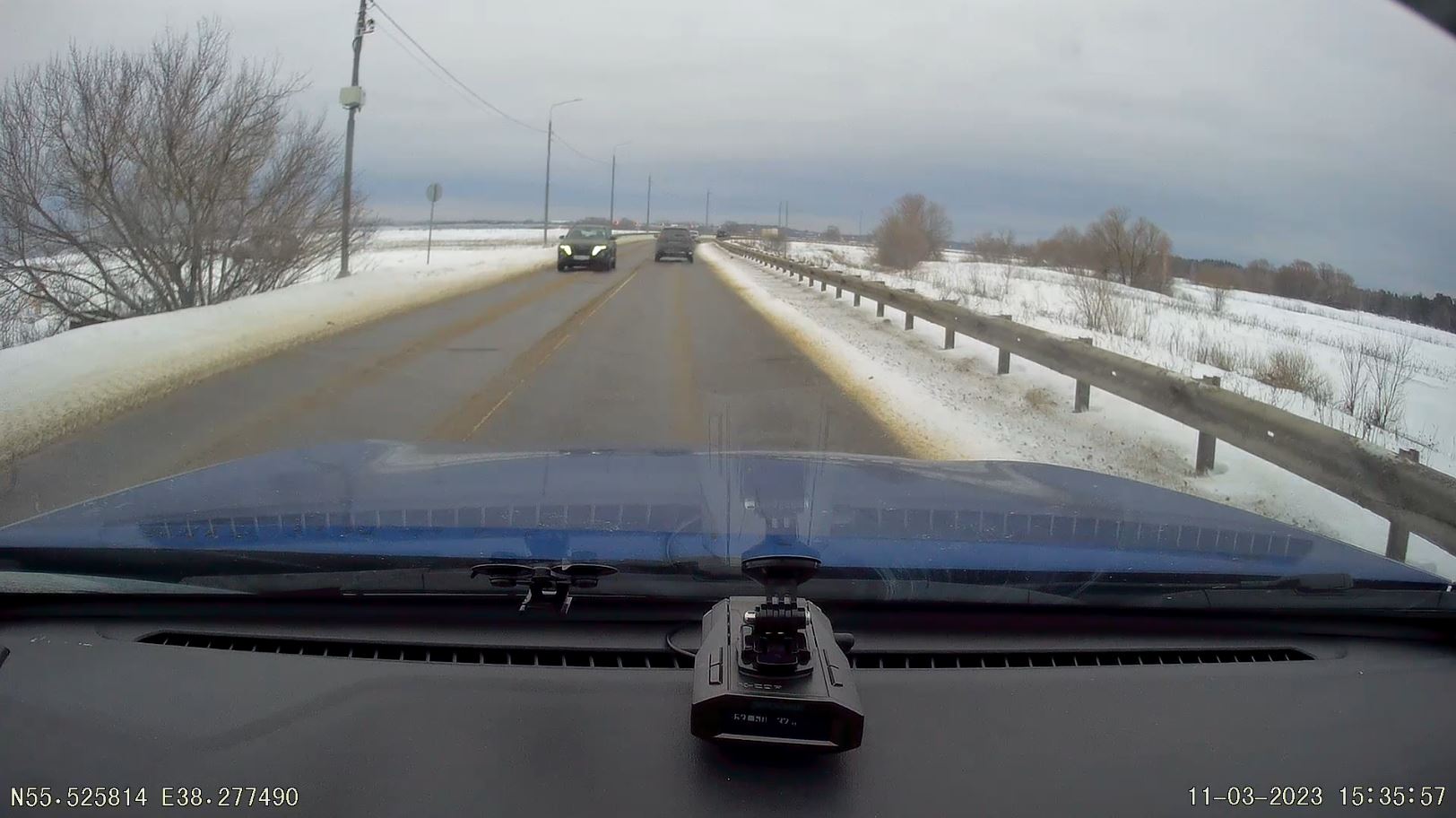

Вот буквально недавно снимал видео на СКАТ близ Раменского
Теперь Скат сняли, оставив безрадарный Азимут...
Ближайший Скат теперь "R.I.P.":cleric:


Nagumich

Moderator
Команда форума
Регистрация
07.06.2012
Сообщения
10 368
Регион
Москва
Детектор
Neoline 6000s 47/37
Авто
Captiva 2.4AT
Прощайте. Всего доброго. Количество хамства зашкаливает.
Если не объясните, как наш РД без АЦП преобразует сигналы из аналогового в цифровой, в том числе сравнивая со своей библиотекой сигнатур радаров и помех - форум попрощается с вами.


DimNN

Продвинутый
Заблокирован
Регистрация
20.12.2021
Сообщения
363
Регион
Нижегородская область
Детектор
Neoline 5900s - F
Авто
VW
Если не объясните, как наш РД без АЦП преобразует сигналы из аналогового в цифровой, в том числе сравнивая со своей библиотекой сигнатур радаров и помех - форум попрощается с вами.
Неожиданно. Я думал вам все понятно. Начну со своего же поста.
АЦП это сложная схема преобразования аналогового сигнала в двоичный код. В приведенной вами ссылке хорошо показаны структурные схемы, элементами которой тоже используются компараторы. Это защелка при определенном уровне сигнала. Без нее никак.
АЦП в нашем р/д находится внутри процессора. Он имеет 12 Вит информации , что соответствует приему на входе 4096 уровней аналогово сигнала. Это не отдельная схема или отдельный чип. АЦП основано на сравнении двух уровней сигнала, а это и есть принцип работы компаратора. Компаратор сравнивает два сигнала на его входах. Если первый сигнал больше второго он дает "1". Если меньше, то дает "0". Отсюда и получает цыфровое значение аналогового сигнала. В этой схеме может принимать участие большое количество компараторов. Съем уровня сигнала на входе происходит с тактовой частотой процессора. Фактически строится тот же самый график, только в цифровом виде. А уж как обработать цифры, за это отвечает программа, а не компаратор.
Я говорил, что в нашем р/д нет отдельно работающего компаратора согласно представленному кем то графику, на котором показан только один уровень порога отсечки, что говорит об одном единственом компараторе. И это график работы не АЦП, и шумоподавителя. Такого компаратора у нас нет.
Сейчас вам понятна моя мысль?

Последнее редактирование:

Статистика форума

Темы
5 255
Сообщения
522 846
Пользователи
29 881
Новый пользователь
Ky6AHb

Новые сообщения

Верх Низ
