Радар нового поколения Cordon

[stop-radar]

Островитянин, И как Кордон вычисляет скорость и место ТС?



[stop-radar]

Ну так Симикон в США придумал название для описания принципа
DRIVE - Doppler Return Information Visualization Engine


Програмнное обеспечени сопоставляет видимой камерой ТС с сигналами полученными от радара и строит трек движения с одновременным измерением скорости.

One individual sensor measures range, radial speed, angle, reflectivity and other parameters
of multiple stationary and moving reflectors (targets) simultaneously. The following
detection principle is integrated:
a) Doppler based radial motion detection (> 0.1m/s).

Reflectors having a radial speed component of typ. abs. >0.1m/s are detected. Having multi
target capability, the sensor may report many reflectors at a time being within the field of
view.

Additionally filter algorithms are implemented for the tracking of all detected reflectors over
time, those tracking algorithms can being integrated in the sensor. Multiple objects (max. 32)
are tracked simultaneously, the individual reflectors are separated in the detection algorithms
by having a different radial speed value (difference > 0.25m/s) and also by the tracking
algorithms and data base.

The result of the tracking is an object list with the following parameters:
- x position
- y position
- x component of the velocity
- y component of the velocity
- other…

Hence the sensor reports such a list of all tracked objects inside its field of view in every
measurement cycle of typ. 50ms length. Stationary reflectors are not reported. Stopped
objects are reported, as they remain valid in the tracking data base until they start moving



[Green_label]

Опять встречаю те же термины "FSK" и "FMSK" модуляций, "двойного приемника", "количества ведомых объектов 32-64"

так что, Глучить проще чем ловить?



[Green_label]

И потом, чтобы заджаммить сигнал в спину, надо его наверное сначала как то заблаговременно поймать?

или просто жамит спину в широком диапазоне, уподобившисть парк троникам ну или ассистентам при парковке....



[SRGK60]

На Народного Ополчения уже достаточно давно повесили еще один Кардон,прям,рядышком один под одним,тестируют видать все....



[stop-radar.com]

Что даст пользователю надпись Робот, Кордон, и т.д. при детекции по факту проезда и наличии нескольких десятков ложных предупреждений до этого. На текущий момент это тупо маркетинговые лозунги.
Близкие к сигнатурным, по моему скромному мнению, это Рд которые могут,для начала ,с высокой точностью, до 3-4 знаков после запятой ,определять частоту и другие характеристики. Затем анализировать сигнал и применять заложенные алгоритмы используя собственную память.
В итоге все равно все сводиться к качеству железа приемника РД.

Стрелка - это уже пройденный и распиленный этап.
Теперь в тренде другие типы радаров. Малозаметные, дешевые, быстро окупаемые и обслуживаемые "местными" фирмами.



[alienatf]

извиняюсь если было:

кордон успешно работает на М4 в районе Воронежа - получил письмецо счастья оттуда, фотка очень детализированная



[Су-27К]

извиняюсь если было:

кордон успешно работает на М4 в районе Воронежа - получил письмецо счастья оттуда, фотка очень детализированная

Скан бы здесь выложить, плиз.



[zalet4ik]

Су-27К!А он тебе зачем?Давно уже работает Кордон,проверено.



[Су-27К]

Интересна панорамка с него и указанный адрес места установки, про работу вопросов нет.



[gem]

Интересна панорамка с него и указанный адрес места установки, про работу вопросов нет.

Адресок то, известен - 571км, трасса Дон, М4. А вот обзор с него, неплохо бы глянуть.
Он же, в паре с Мультом.



[alienatf]

На фото только номерной знак и часть капота. Но детализация по сравнению со стрелкой очень хорошая



[DiXXX]

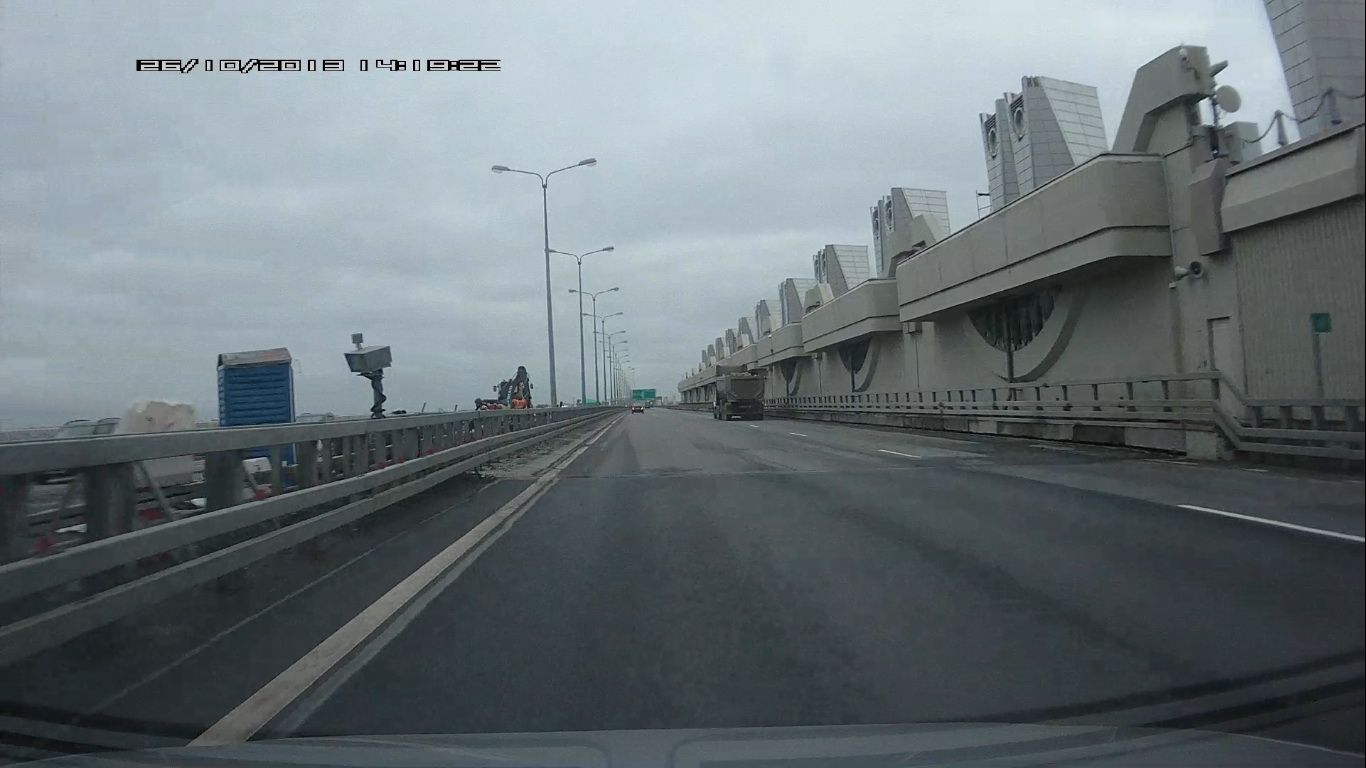

Пару дней назад на дамбе около Кронштадта встретил вот это чудо

неужели мобильный Кордон сделали?
Сейчас видео добавлю



[gem]

Да ну нафик! Совсем не похож. Кордон, по сравнению с этим - верх изящества.



[deda88]

Похож на Крис, но установка какая то странная. Скорее муляж с "кукушкой"



[6cat]

Пару дней назад на дамбе около Кронштадта встретил вот это чудо

Обычный Крис, фонит за километр...



[DiXXX]

Обычный Крис, фонит за километр...

Ладно, тогда ложная тревога.
При случае сфоткаю его нормально, чтоб не думать. Но всё равно, какой-то он странный.



[deda88]

Но всё равно, какой-то он странный.

Конечно странный. Он наверное меряет скорость птиц, судя по тому как он стоит.



[6cat]

Конечно странный. Он наверное меряет скорость птиц, судя по тому как он стоит.

Я уже писал, что Питер заповедник - этот Крис ставят орнитологи.



[Dominator150rus]

Описание типа средства измерения:
Кордон (кликабельно)
3D-просмотр прибора Cordon
