dragon

Продвинутый
Регистрация
13.11.2010
Сообщения
459
Детектор
v1, 323, STi
Это совершенно разные изделия, вот у шомика с коброй похожи :)


Farnsworth

Специалист
Регистрация
25.08.2009
Сообщения
2 490
Детектор
x50
Они похожи компоновкой и различаются разводкой.
У обоих слева внизу 1-й, двухтактный гетеродин, над ним у обоих буферный усилитель между гетеродином и смесителем.
Смеситель сверху по центру от него через другой усилитель сигнал 1-й ПЧ через полосовые фильтры идет на 2-й смеситель.
У обоих справа внизу расположен 2-й гетеродин и вообще все функциональные блоки схемы расположены в одинаковых местах.
Т.е. это не простое копирование а другой вариант примерно одинаковой схемы.
ИМХУ.


dragon

Продвинутый
Регистрация
13.11.2010
Сообщения
459
Детектор
v1, 323, STi
другой вариант примерно одинаковой схемы.
ИМХУ.
Да именно, что примерно одинаковой. Все антирадары с виду похожи. Разводка, другая элементная база, полосковые линии. Всё это определяет качество приемника. Этот приёмник прошел свой цикл по разработке и моделированию


Farnsworth

Специалист
Регистрация
25.08.2009
Сообщения
2 490
Детектор
x50
Да именно, что примерно одинаковой. Все антирадары с виду похожи.
Мое ИМХУ что схемотехника приемника 323-го и Вистлера очень похожи.
Другая элементная база и топология печатной платы не означает что и схемотехнические решения различные.
Одну схему можно выполнить различными вариантами, от этого она не будет работать по разному.
Схемотехника 323-го и Вистлера от других РД-в типа новых приемников Кобры и Шоми отличаются очень сильно. У Кобры и Шоми приемники проще.


dragon

Продвинутый
Регистрация
13.11.2010
Сообщения
459
Детектор
v1, 323, STi
Одну схему можно выполнить различными вариантами, от этого она не будет работать по разному.
Ну почему не будет, ещё как - этож СВЧ . Полосковую линию на пол мм сдвинул - всё :) нихт арбайтен шайсерадарен.
Транзисторы другие итд. Простой мультивибратор на 2х транзисторах испортить сложно, а СВЧ приемник - это искусство.


Farnsworth

Специалист
Регистрация
25.08.2009
Сообщения
2 490
Детектор
x50
Топология микрополосок во многом зависит и от подложки на которой они расположены. На разных заводах наверняка используются разные материалы.

Это СВЧ устройство, является супергетеродином. Супергетеродинный приемник придумали еще в 1918 году, с тех пор его блок схема не менялась и все схемотехнические решения давно отработаны.



В нашем случае надо добавить второй смеситель и второй гетеродин.
Т.е. основная задача для разработчика СВЧ устройства не придумать какую-то особенную схему, а расположить оптимальным образом модули приемника в ограниченном пространстве.
Вот расположение этих модулей, гетеродин, смеситель, фильтр и т.д. в обоих случаях совпадают.
Но первыми эту оптимизацию сделали Вистлеры или контора у которой Вистлеры заказали разработку, а потом случайным образом похожий приемник выпустила и другая компания.

Кстати можно сравнивать приемники по количеству транзисторов, чем больше транзисторов, тем сложнее приемник.
И писать в рекламе - В нашем СуперПуперРадарДетекторе приемник на 10-ти транзисторах!! :dirol:

Вообще, эту писанину надо перенести в тему https://www.rd-forum.ru/teoriya-i-praktika/423-vizualnoe-sravnenie-priemnikov.html


Farnsworth

Специалист
Регистрация
25.08.2009
Сообщения
2 490
Детектор
x50

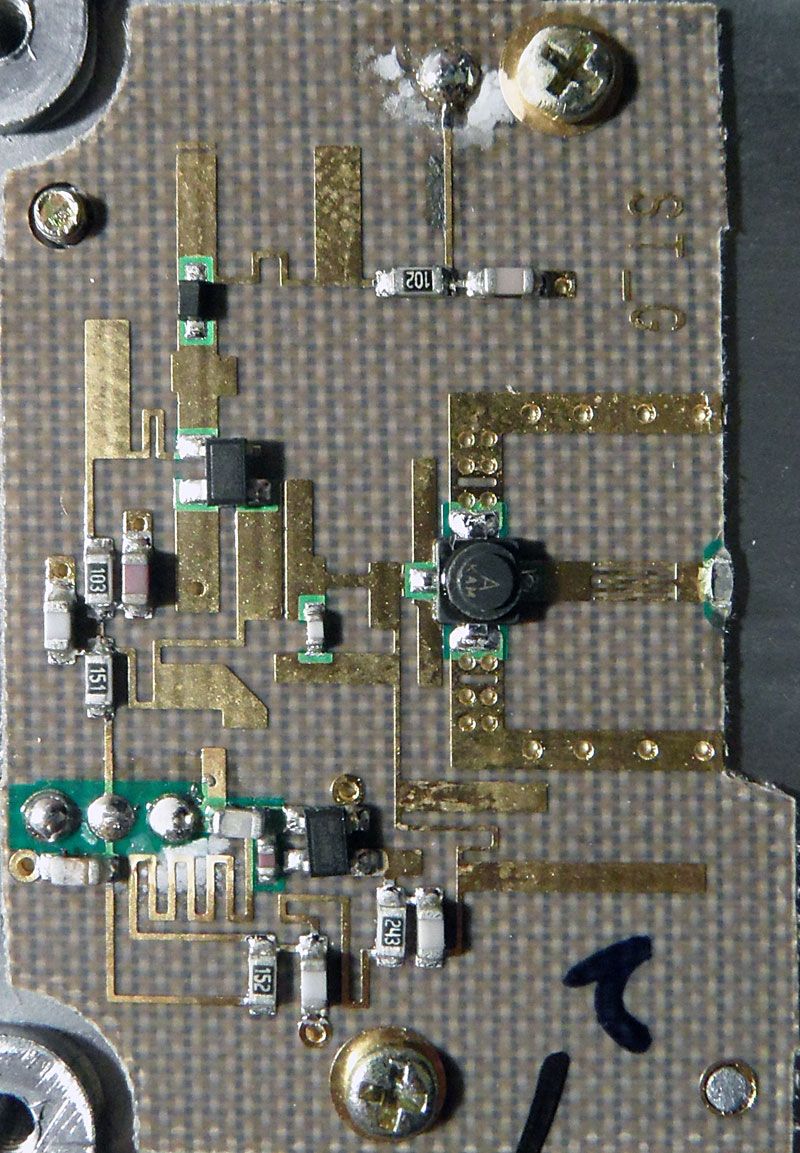

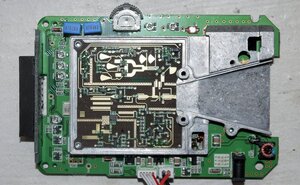

Приемник SHO-ME 1740 - 30 - 20

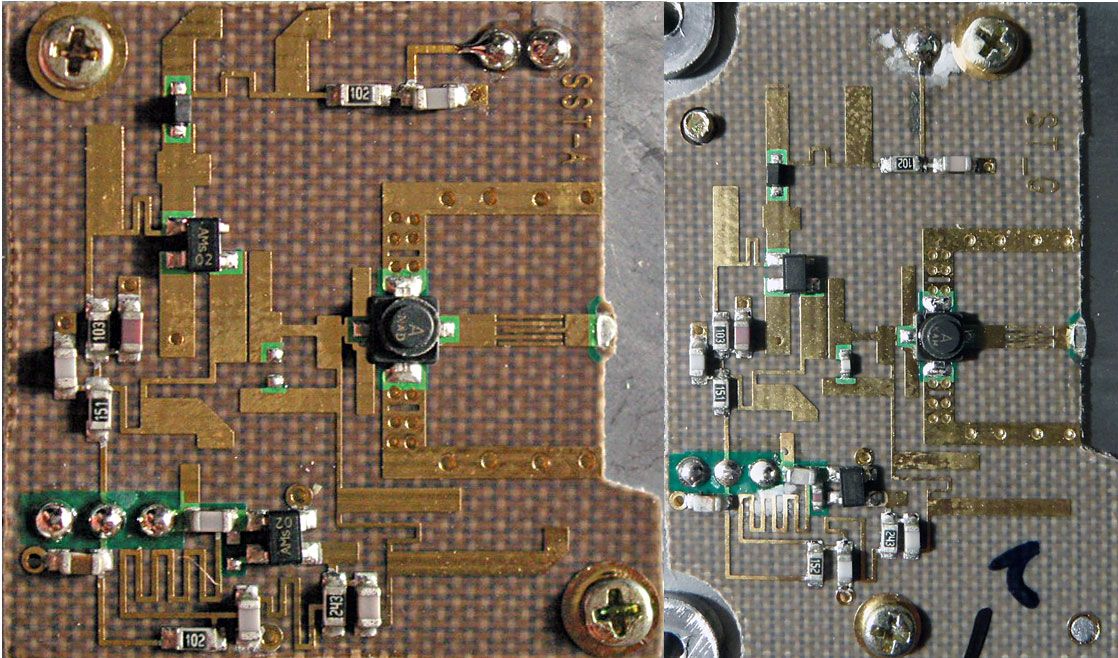

и сравнение его со Стингером С-101( фото Стингера от vsvs)
Рупор у Шоми длиннее раза в два чем у Стингера.
Оба РД сделаны на одном микроконтроллере ATmega32A,
и у обоих на печатных платах одинаковые названия контрольных точек.
Печатные платы разные, местами разводка похожая..


Вложения

direkt1978

Зашел Спросить
Регистрация
04.07.2011
Сообщения
14
Детектор
Shome520, Conqueror A-868
Авто
FordFocus
Распаяный Шомик-520. Жалкое зрелище :)
Схемотехника принципиально отличается от всех остальных.


Вложения

Джэвэл

Зашел Спросить
Регистрация
16.10.2011
Сообщения
3
Детектор
Crunch 217 B
Авто
Ford - Focus 2 Volkswagen Polo
А кто сможет объяснить . Почему на РД Crunch рупор не полный , а только верх - низ . И почему никто не предлагает закрыть боковые стенки ?


SpyMF

Зашел Спросить
Регистрация
22.02.2012
Сообщения
12
Регион
Петербург
Детектор
Airline AVRD-HD-01
Авто
Legacy B4
Уважаемые знатоки, что скажете по поводу этого китайского экземпляра? Насколько качественно сделан приёмник? Имеется ли шанс прикрутить к нему платку для детектирования стрелки?


Вложения

Brazers

Профессионал
Регистрация
21.02.2010
Сообщения
2 650
Детектор
Sho-me 475/GPS-899+
Авто
Cruze
SpyMF, на линсю похож, это не он случайно, корпус внешний какой?


SpyMF

Зашел Спросить
Регистрация
22.02.2012
Сообщения
12
Регион
Петербург
Детектор
Airline AVRD-HD-01
Авто
Legacy B4

Farnsworth

Специалист
Регистрация
25.08.2009
Сообщения
2 490
Детектор
x50

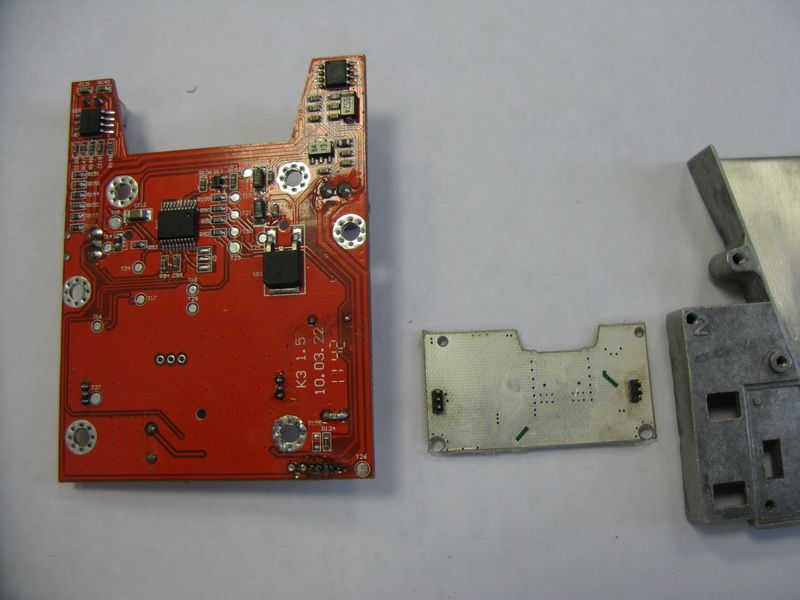

Вот следующая партия потрошков некоторых приёмников недорогих РД-ов
Из картинок видно что прогресс идет и эти потрошки похожи друг на друга.
Получается что сейчас основное различие РД-ов в прошивках, насколько хорошо прошивки фильтруют помехи и всётакое.










Brazers

Профессионал
Регистрация
21.02.2010
Сообщения
2 650
Детектор
Sho-me 475/GPS-899+
Авто
Cruze

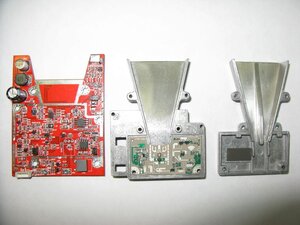

Добавлю для статистики 610 первый рупор новой серии Sho-me.


DED

Опытный
Регистрация
19.05.2010
Сообщения
205
Детектор
Bel RX65
Уважаемый, Farnsworth!
Вижу вы проделали серьезную работу по сбору информации по устройству различных моделей РД.
Видна динамика развития технологий и конструктивов РД. Все производители идут примерно в одном направлении - вперед.

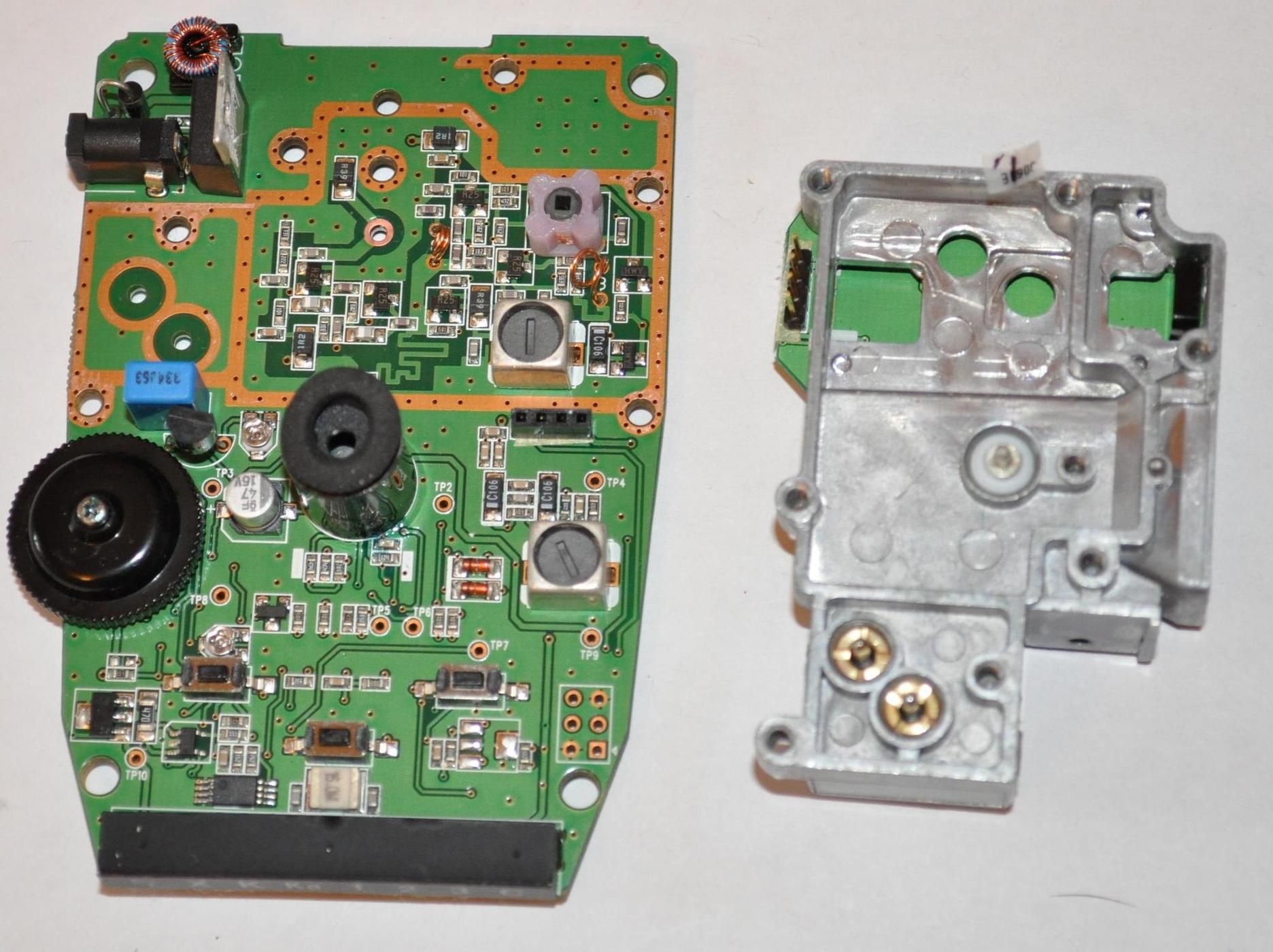

Тем не менее хотел узнать, в каких из старых или новых, но обязательно доступных в продаже РД, есть подобная волноводная система, которая обычно использовалась в более ранних моделях.
Эта конструкция наиболее удобна под различные доработки и эксперименты.


Вложения

stop-radar

Профессионал
Команда форума
Регистрация
19.11.2009
Сообщения
2 916
Детектор
Escort RedLine
Авто
Toyota Crown GS141 - 2JZ-GE
DED, Это шоми - 520
В продаже есть. Новый стоит не более 2000 руб.
И преемник нового Whistler 68XRI


Вложения

DED

Опытный
Регистрация
19.05.2010
Сообщения
205
Детектор
Bel RX65
Спасибо!
Я брал для опытов несколько Мангустов с таким волноводом по 1200р. Но это были последние экземпляры в магазине "Русь". Эти модели больше не поставляются.

В Вистлер сложнее влезать в смысле изменения работы гетеродинов. А мне надо отсечь (сузить) работу только до частот 24150+/- 50мГц без нарушения работы штатного контроллера.
Хочу заквасить РД только для Москвы и МО без 10 и 36гГц с выделением Стрелок.
Проще брать дешевый РД и делать чуть более сложную платку выделения Стрелки, чем дорогой Вистлер с доработанной платкой близкой цены.
2000р+4500р= полцены доработанного Вистлера.


Farnsworth

Специалист
Регистрация
25.08.2009
Сообщения
2 490
Детектор
x50
Не менее уважаемый, DED!
Как я полагаю, данная конструкция рупора есть разработка Вистлера и он продавал лицензии на её использование. Есть два варианта с длинным рупором и с коротким, отличаются только длинной самого рупора.
На вышеприведенном снимке короткий.
В защиту высказывания того, что это разработка Вистлера говорит то, что сейчас практически все производители бюджетных РД перешли на новый тип рупора, с новой начинкой. Только Вистлер продолжает выпускать бюджетные РД со старыми.
http://www.autoleon.ru/news/1580/

Из дешевых и доступных со старым рупором --> Sho-Me 520, ( Sho-Me 213, Sho-Me 320 в них по моему аналогичные рупора, непомню точно).
Стары старые, Мангусты.

И преемник нового Whistler 68XRI
К этому железу, да упорство Инспекторов, цены бы небыло.
