Цветной дисплей Valentine one

[dle]

Этот - по их классификации "Premium" - 99.99$
Второй , который "Basic" - 79.99$

По доставке не скажу. Доставка в shipito.com стоила -10$, а из шипито я пересылал уже в составе посылки, поэтому там отдельной стоимости нет.

Сделал несколько фото работы, качество не очень, т.к. делал на телефон, на ходу.



[Anton]

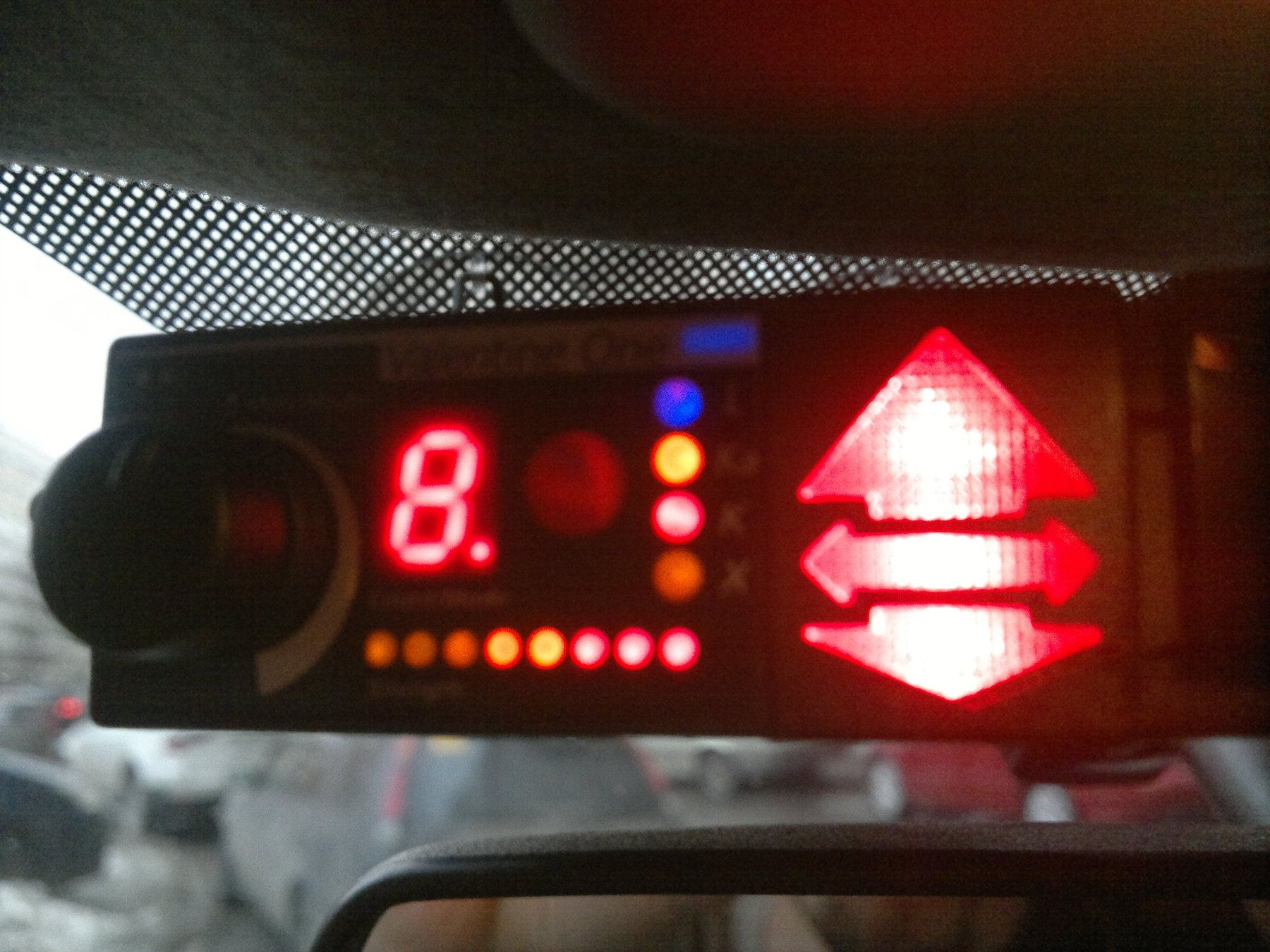

Мой мод Valentine One

Пока остановлюсь на этом варианте. Перепаивал светодиоды раз 8, пока не подобрал более-менее подходящие. Если найду нужные по параметрам зеленый и синий, еще немного доделаю. Сейчас проблема одна - синий в темноте практически не видно :-( . В остальном доволен.



[dle]

синий в темноте практически не видно

*OK* я сам не решился. Руки с паяльником не дружат.:-[

У буржуев синий и зеленые очень яркие. Видно и днем и ночью.
Я дополнительный дисплей вот сюда запихнул...



[Anton]

*OK* я сам не решился. Руки с паяльником не дружат.:-[

У буржуев синий и зеленые очень яркие. Видно и днем и ночью.
Я дополнительный дисплей вот сюда запихнул...

Я перепаивал только светодиоды, если сопротивления еще подобрать и перепаять, то и зеленый с синим добавить можно. Зеленые и синие работают от большего напряжения. До сопротивлений пока руки не дошли. Покатаюсь так, если не устроит, буду заморачиваться.



[BTN]

Перепаивал светодиоды раз 8, пока не подобрал более-менее подходящие

Какие пробовал и какие подошли? Если выпаивал с других конструкций(сотовые и т.д.), то с каких? А то я уже насобирал для донорства шесть старых сотовых с разным цветом подсветки.

До сопротивлений пока руки не дошли. Покатаюсь так, если не устроит, буду заморачиваться.

Если дойдут, тоже скинь номиналы. Да и если снимешь параметры с родных светодиодов(mA, V), их тоже, хоть буду знать от чего плясать.
Заранее СПАСИБО!



[Anton]

Какие пробовал и какие подошли? Если выпаивал с других конструкций(сотовые и т.д.), то с каких? А то я уже насобирал для донорства шесть старых сотовых с разным цветом подсветки.

Если дойдут, тоже скинь номиналы. Да и если снимешь параметры с родных светодиодов(mA, V), их тоже, хоть буду знать от чего плясать.
Заранее СПАСИБО!

Завтра буду на работе все модели напишу. Помню только размер 1206, Валентин дает напряжение при свете ~2,4-2,6v, в темноте ~2-2,2. Пробовал только новые, старой техники с smd светодиодами даже не искал. Даже если какой-то и подойдет, описания все равно не найти. Последняя партия светодиодов, которые я купил, точно такие же, как стоят на Валентине.

Да ПОЖАЛУЙСТА! Мне не жалко.



[BTN]

С параллельной темы:

Вот в помощь, такие диоды ставили американцы :
The dimensions of the LEDs are 3.2mm x 1.6mm.
Kingbright Elec. Co., Ltd
Blue- APTR3216QBC/D
Orange- APTR3216SEC
Yellow- APTR3216SYC
Green- APTR3216ZGC



[Exios]

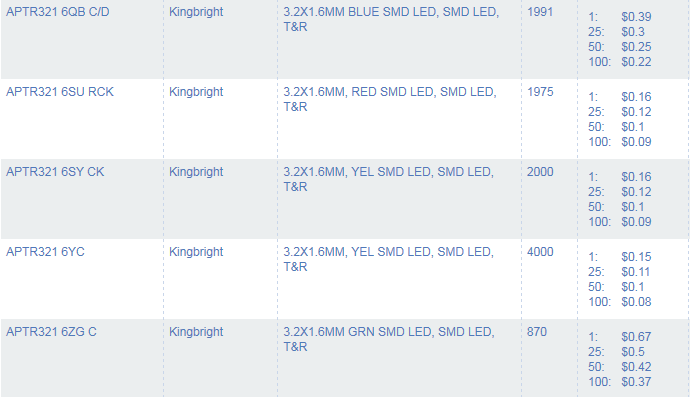

http://www.abtronics.ru/components/codeAN-AP/313.html

Телефоны в России:
Запросы о возможности поставки, ценах и сроках:
+7 495 225-22-67 (тел/факс) с 9:00 до 18:00 моск. вр.
+7 495 225-22-67 - с 9:00 до 18:00 моск. вр.



[Anton]

Если не перепаивать сопротивления, то зеленые и синие не подходят, им нужно напряжение 3.3v. На Валентине стоят скорее всего Everlight, они с линзами и направленные.

Нам подходят:
Желтый - 11-21UYC/S530-xx/TR8 (у меня стоят xx=A3, но они значительно хуже светятся, нам надо xx=A4 или xx=A5), рабочее напряжение 2.0v, А_-это тип кристалла, от него зависит сила света.

Зеленый - 11-21SYGC/S530-xx/TR8 (я купил xx=E1, практически не видно, xx=E4 может быть подойдет), рабочее напряжение 2.0v.

Синего с напряжением 2.0 v - не нашел.

Красный - 11-21SURC/S530-(А3, А4)/TR8, рабочее напряжение 2.0v
Красный - 11-21SDRC/S530-(А5, А6)/TR8, рабочее напряжение 2.0v

Оранжевый - 11-21USOC/S400-A4/TR8, рабочее напряжение 2.0v

У меня оранжевый стоит другой (Kingbright):
KTPD-3216SEC, рабочее напряжение 2.0v

Вроде все.



[vad257]

Anton Меня как самого старого -это больше всех интересует!



[Anton]

Anton Меня как самого старого -это больше всех интересует!

И еще пару советов для тех кто будет перепаивать:

Не снимайте плату с диодами с рупора, а если будете снимать то не отгибайте часто, ломается шлейф. Я свой уже поменял %).

Отпаивайте светодиоды очень аккуратно, качество изготовления печатной платы оставляет желать лучшего, дорожки отваливаются на раз-два.

Если трясутся руки, даже не начинайте! :dirol:



[Anton]

У буржуев синий и зеленые очень яркие. Видно и днем и ночью.

dle, а яркость светодиодов на дисплее меняется от освещенности?



[dle]

Не обращал внимания. Но светят ярко и днем, и ночью.
Попробую понаблюдать.



[BTN]

а яркость светодиодов на дисплее меняется от освещенности?

Да, меняется. Если есть маленький брелок-фонарик на одном светодиоде, посвети и посмотри как плавно меняется яркость буквы режима работы.



[Anton]

Да, меняется. Если есть маленький брелок-фонарик на одном светодиоде, посвети и посмотри как плавно меняется яркость буквы режима работы.

На самом Валентине-то понятно.
Я имел в виду именно на concealed display и цветном в частности.



[Михаил]

На самом Валентине-то понятно.
Я имел в виду именно на concealed display и цветном в частности.

На обычном меняется - там тоже датчик стоит. Думаю и на цветном тоже.



[Excalibur]

В пятницу получил в подарок Валентина, в субботу обкатал на трассе и в городе. Да, в темноте индикация "не айс" *NO*

Поэтому азадачился и узнап 1) ни одна контора по сот. тел. за замену светодиодов не возьмется(это сказал мой знакомый, который в бизнесе 8 лет). Для этого нужен стенд с точ. пайкой и твердые руки.

Прочитав это сообщение с трясущимися руками вскрыл девайс.
Участок опытного производства ржал и катался под столами
Ну не знаю я, что это за знакомый, который "в бизнесе уже 8 лет", а подобную работу у нас делают даже "пионеры".

Ладно, всё это лирика
Заменил я светодиоды на KPT-3216SYC (жёлтый), KPTD-3216MGC (зелёный) и KPC-3216PBC (голубой). Это то, что было у меня на складе в наличии, но пойдут любые даже с несколько отличающимися габаритами (места на плате - вагон и маленькая тележка). Главное, чтобы яркость была побольше, ну или придётся резисторы подобрать. Штатные красные оставил. Для голубого заменил токоограничивающий резистор с 2.2к на 1.2к, у остальных оставил штатные.
Наклейку в местах новых светодиодов высверлил, предварительно сняв световод (после сборки пожалел, что не высверлил все отверстия, т.к. во внешнем виде наметилась некоторая дисгармония...ну ничего, в следующий раз высверлю )

на выходе Валентин стал выглядеть так:

в темноте так:

кто-то писал, что смог доработать для работы по "Стрелкам", к кому стучаться в личку?



[Excalibur]

да, доработанный до ума Валя смотрится лучше

да и светит без красного светофильтра тоже
вобщем по световым эффектам больше делать ничего не надо



[Excalibur]

Друзья, честно говоря я не совсем ожидал, что доработка дисплея до разноцветного состояния вызовет такой интерес :blink:
Чтобы продемонстрировать процесс в картинках был доработан ещё один Valentine One, который был предоставлен пользователем keicy.

Итак, фотографируем исходное состояние (видим его таким в последний раз

Для вскрытия устройства требуется отвёртка с шестигранным наконечником

Девайс успешно вскрыт (4 винта)

Ручки регулятора громкости на шлицах, их легко снять аккуратно подцепив отвёрткой.
Отделяем от платы индикации пластмассовую часть (крепится двумя защёлками, одна сверху, одна снизу). Защёлки необходимо аккуратно отгибать и тогда плата отойдёт легко и просто.
Не снимая платы индикации (не отгибая шлейф) перепаиваем светодиоды и один резистор. На картинке показано, что на что меняется. Не забываем следить за полярностью светодиодов! Это всё-таки диоды, поэтому если их запаять "задом наперёд" они не будут светить ничего страшного не произойдёт разумеется, просто надо будет перепаять то, что впаяно неверно, развернув на 180 градусов. Для того, чтобы точно знать, где анод и катод обычно используют тестер в режиме "прозвон". Паяльник необходимо использовать маломощный (25-40Вт) с длинным тонким жалом.

Аккуратно "утконосами" снимаем световод (он монолитный, надевается на штырёк) и сверлим отверстия в плёнке. Я использую свёрла диаметром 2мм (для шкалы) и 2.5мм (для диапазонов).

Светодиоды и резистор перепаяны, в плёнке высверлены отверстия

Собираем в обратном порядке, итоговый результат:

Вобщем всё чрезвычайно просто
Надеюсь, что кому-то пригодится



[Татарин]

Excalibur, Сейчас главное найти, кто с паяльником дружит!
