Доработка радар-детектора для приема радара СТРЕЛКА

[Makmaller]

Я использую микросхему AD8313
Действительно у нее время срабатывания на импульс 50нс. Но это время установки напряжения на импульс с максимально большой измеряемой амплитудой (сколько позволяет микросхема, согласно документации).

Время нарастания выходного сигнала определяется самой микросхемой. И оно большое для большой амплитуды и небольшое для импульсов небольшой амплитуды.

А значит, если у нас импульсы на детекторе будут невысокой амплитуды, то времени срабатывания хватит.

А если импульсы будут высокой амплитуды, то за 30нс при быстродействии 50нс накопится 30/50 или 60% от амплитуды, которая была бы при детекторе с большим быстродействием. Но, поскольку у нас и так был импульс с высокой амплитудой, то вполне хватит и 60% от уровня импульса для обнаружения сигнала.

Вот такие карты. =)

Ну а если же будет не хватать амплитуды, поставлю 18 или 19.

Сам я спонсора не нашел, и не искал, сам им и являюсь. )



[Linkoln]

Вот и все чудо !
Если честно логика конечно интересная . Если человек с грузом в руках 10кг смог подпрыгнуть на 10см по этой логике с грузом в 100 кг он просто обязан подпрыгивать на 1 см ?
А то что человек возможно даже в руках удержать 100 кг не сможет в расчет даже не берется ?



[Makmaller]

Вот и все чудо !
Если честно логика конечно интересная . Если человек с грузом в руках 10кг смог подпрыгнуть на 10см по этой логике с грузом в 100 кг он просто обязан подпрыгивать на 1 см ?
А то что человек возможно даже в руках удержать 100 кг не сможет в расчет даже не берется ?

Почему же? все по документации.
Не вникал в суть, что там написано? 0_o
http://www.analog.com/static/imported-files/data_sheets/AD8313.pdf

Ну и еще один фактор, почему сейчас стоит 8313 - там, где я закупаюсь, не было 8318/8319.



[jusupoff]

Makmaller, с логикой согласен, но в данном случае более эффективно можно использовать 18 или 19-ю.
Я просто хотел обратить внимание на параметры 13-ой.
ЗЫ. В "закромах родины" лежит 8313, но руки дло нее не дошли. А купить 8318 или 19 тоже не получилось. Спонсоров тоже нету :-[



[Linkoln]

Да читал я тех описание . Все должно в принципе работать только вот если помех не будет . А когда сигнал на уровне помех еще его специально уменьшать ! :-(



[jusupoff]

Linkoln, ну специально уменьшать не совсем ворное определение, я тоже заинтерсовался этой темой и купить 18 и 19-ю оказалось проблемой. Нашлась только 13-я. Makmaller правильно мыслит, на выходе 13-ой будет полезный сигнал, только чуть меньшей амплитудой.
Далее - помехи. Убрать постоянную помеху (фоновый шум) - нужен адаптивный пороговый фильтр. Плюс к этому не самая простая математика для обработки импульсных помех, чтобы определить, присутсвует ли в этом "импульсном" и фоновом мусоре сигнал стрелки. Пусть не на 100%, а с некоторой вероятностью.
Я пока не занимаюсь этим, времени и желания сейчас нет, да и стрелку в моем регионе обещают поставить только в этом году. Но если поставят - ухх... *WALL*



[paschket]

У нас тут 3 года уже висят , и толку?:'( *WALL* *WALL* *WALL*



[Makmaller]

Да читал я тех описание . Все должно в принципе работать только вот если помех не будет . А когда сигнал на уровне помех еще его специально уменьшать ! :-(

Ну от помех никто не застрахован, особенно в радио диапазоне.
Для того и ставится контроллер. Не водиле же думать, Стрелка али снова пронесло?



[Makmaller]

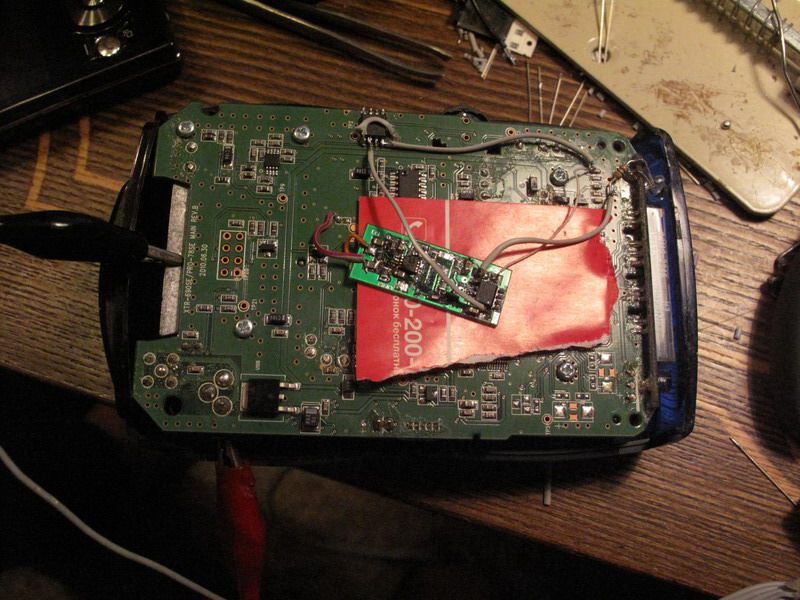

Вот что получается после модификации.

Звуковая сигнализация уже работает, вопрос проверки на алгоритм срабатывания и чувствительность приемника.

Коротко суть работы: сигнал анализируется процессором и в случае если он находит повторяемость 25,4мкс сразу же выдается звуковая сигнализация и подмигивает светодиод.
В режиме ожидания светодиод очень тускло горит, в режиме когда появляется сигнал он начинает мигать.
Теоритически если сигнал будет присутствовать постоянно, светодиод должен загореться.

Сейчас приемник настроен на самый слабый сигнал, примерно 1-2 раза в 20 минут проскакивает ложняк.

В случае если при такой чувствительности Стрелку СТ будет видно далеко, стоит чувствительность урезать. А в случае если сработок не будет - придется повышать быстродействие.



[Makmaller]

Работает, чо=)



[paschket]

Нормально ? Дальность ? Количество ложняков ?



[vor4un]

Makmaller, за шампанским бежать ?*DRINK*



[paschket]

Он уже пузырики шампанского через нос пускает*DRINK*



[Makmaller]

Нормально ? Дальность ? Количество ложняков ?

Берет на прямой видимости за 1,5км. Пиликает раз в 3 секунды (похоже связано со сканированием Вистлера, я его не останавливаю).
Но когда до Стрелки остается метров 300, пиликанье пропадает. Я подозреваю из-за очень сильного сигнала.

Сигнал действительно сильный: через здания и дома тоже срабатывает. Хотя я воспринимал как помеху сначала.

Ездил за городом по глухой дороге: сработок не было ни одной.
Но все же не исключаются в городе. :dirol:

Makmaller, за шампанским бежать ?*DRINK*

Ага уже можно=)

Но у меня компонентов сейчас только на 1 плату, которая стоит у меня - придется ждать окончания праздников, чтобы можно было закупить деталей.

Вот ссылка на карту http://maps.yandex.ru/?um=9-8Wj0UZTmvfl4ykSE1zdcAQvXX4As4p&l=map

Зеленым отмечены срабатывания, Красным радар Стрелка СТ.

1,5км это макс расстояние на какое срабатывало.
А так примерно было 0,9км.



[paschket]

Что надо для переделки и какой РД нужен?



[Makmaller]

Что надо для переделки и какой РД нужен?

Плата точно подойдет для Whistler 78SE/XTR690 и уже известно как ее подключать. Производитель вывел все точки подключения вниз под плату,поэтому установка трудностей не вызывает.
Плата подойдет для других моделей Вистлер, если найти точки подключения на них. Вероятно несложно будет встроить в модель 68SE.

Совместимость с другими РД
Плата подойдет и для всех радар-детекторов при соответствующих точках подключения и условии, что ПЧ-1 лежит от 0,5ГГц до 2ГГц. Обычно она около 1ГГц.

Интересно посмотреть подойдет ли плата в Валентин 1 и Конкурерор. Точнее, влезет ли.

Себе индикацию на Стрелку сделал в лазерном диапазоне, удобно так как в нем обычно никаких сработок нет и сразу понятно что это Стрелка. Оставить ли индикацию или перевести ее в нормальный диапазон К?



[paschket]

Ну в Валентине лазерных сработок много , Финики и новые Вольво одолели. В1 внутри фото здесь - https://www.rd-forum.ru/valentine-one/358-v1-iznutri.html
Получается что РД на Стрелку отдельно сигналит? Много катал ? Может побольше потестить?



[Sherti]

[QUOTE=Makmaller;

Сколько за девайс, если не секрет, хотябы оринтеровочно, и как заказать.



[Makmaller]

Катал не много, буквально два дня.

Маловато для достоверности ибо вдруг это помехи были)

Прокачусь завтра наверное с аппаратурой, посмотрю что за сигналы.



[paschket]

Makmaller, Если надо , то могу у себя покатать под видеорегистратор , Зелек у меня под боком , а стрелок , в том числе и в тихих местах , полно. В понедельник в Тверь собираюсь , там есть пара чистых от эфира мест со Стрелками.
