Проблемы 7500s GPS, кто виноват и что делать

[Nikolai 77]

А если сделать выносной модуль вместе с антенной ?Провода проще к плате припаять?



[pereroo]

А если сделать выносной модуль вместе с антенной ?Провода проще к плате припаять?

Колхоз какой то будет, термопаяльная станция давно не роскошь, есть у друзей небось



[pereroo]

А размер родного чипа MK-100C не подскажите? Для поиска замены.

ATGM332D Вот эта говорят подойдет



[Alex85]

Коллеги, доброго времени суток.
Небольшой отчет по установке модуля U-blox M8N.
Вскрыт родной MK-100C -как и упоминалось ранее - в нем есть место под флэш, проц - Sirf IV:
Пайщик из меня тот еще(с мелким монтажом опыта мало). Вместе с модулем была удалена контактная площадка GND - что в принципе не так страшно т.к. их еще много есть в наличии на модуле.
Новый модуль до припайки как родной в штатном месте:
Финального фото после пайки не сделал.В процессе впаивания достаточно много нервов было безвозвратно утеряно - вместе с ними и контактных площадок.
Касательно самого модуля - в принципе работает из коробки(ничего прошивать не нужно). Тем не менее активировал некоторые опции - активировал Galileo(по умолчанию идет GPS+Glonass), перевел режим работы из Portable в Automotive(хз как влияет на работу - по мануалу вроде как лучше так), перевел на частоту обновления позиции 4Гц и выключил режим экономии энергии.
Тестировал на подоконнике до впайки с питанием от UART адаптера и антенной припаянной не экранированным куском провода длиной 1 метр - стабильная позиция(в радиусе 50 метров) в течении 10 часов. Порядка 10 спутников в использовании(6GPS+4Glonass).
После впайки модуль начал себя как то интересно вести - позиция зафиксирована но количество спутников при этом постоянно скачет лавинообразно - как будто идет постоянный горячий ресет. Немного покопавшись обнаружил что во время возни с пайкой был безвозвратно утерян конденсатор который стоит между ног питания модуля(С609). Впаял что было под рукой - электролитический на 47мкФ. Не знаю это помогло или может еще где был непропай - в результате все работает.
Тесты на подоконнике показали отсутствие отвалов в течении 8 часов(дальше лень было ждать). После перезагрузки радар детектора(имитация Hot restart) - модуль GPS находит спутники быстрее чем успевает загрузиться радар детектор- реально порядка 5 секунд уходит на то что бы зафиксировать позицию).
Далее полевые испытания...



[pereroo]

Коллеги, доброго времени суток.
Небольшой отчет по установке модуля U-blox M8N.
Вскрыт родной MK-100C -как и упоминалось ранее - в нем есть место под флэш, проц - Sirf IV:
Пайщик из меня тот еще(с мелким монтажом опыта мало). Вместе с модулем была удалена контактная площадка GND - что в принципе не так страшно т.к. их еще много есть в наличии на модуле.
Новый модуль до припайки как родной в штатном месте:
Финального фото после пайки не сделал.В процессе впаивания достаточно много нервов было безвозвратно утеряно - вместе с ними и контактных площадок.
Касательно самого модуля - в принципе работает из коробки(ничего прошивать не нужно). Тем не менее активировал некоторые опции - активировал Galileo(по умолчанию идет GPS+Glonass), перевел режим работы из Portable в Automotive(хз как влияет на работу - по мануалу вроде как лучше так), перевел на частоту обновления позиции 4Гц и выключил режим экономии энергии.
Тестировал на подоконнике до впайки с питанием от UART адаптера и антенной припаянной не экранированным куском провода длиной 1 метр - стабильная позиция(в радиусе 50 метров) в течении 10 часов. Порядка 10 спутников в использовании(6GPS+4Glonass).
После впайки модуль начал себя как то интересно вести - позиция зафиксирована но количество спутников при этом постоянно скачет лавинообразно - как будто идет постоянный горячий ресет. Немного покопавшись обнаружил что во время возни с пайкой был безвозвратно утерян конденсатор который стоит между ног питания модуля(С609). Впаял что было под рукой - электролитический на 47мкФ. Не знаю это помогло или может еще где был непропай - в результате все работает.
Тесты на подоконнике показали отсутствие отвалов в течении 8 часов(дальше лень было ждать). После перезагрузки радар детектора(имитация Hot restart) - модуль GPS находит спутники быстрее чем успевает загрузиться радар детектор- реально порядка 5 секунд уходит на то что бы зафиксировать позицию).
Далее полевые испытания...

Подскажите, как настраивали модуль подробнее, через какую программу, а то тоже предстоит заняться, спс



[Alex85]

Подскажите, как настраивали модуль подробнее, через какую программу, а то тоже предстоит заняться, спс

На официальном сайте все есть - u-center. В самой программе подключаемся к модулю(способы описаны ранее в этой ветке) через соответствующий COM порт Baudrate 9600 - если все правильно сразу увидите моргающий зеленым значок com порта снизу справа и начнут отображаться данные с GPS приемника. Дальше ищем окно Configuration view и далее меняем что требуется - там все интуитивно понятно. После изменения посылаем команду send.... как то так.



[pereroo]

Если на приборе изначально не было возможности работы со спутниками ГЛОНАСС, то при установке данного чипа прибор будет и их распознавать без различных прошивок и тем самым улучшится геопозиционирование, поправьте если нет?



[krator]

А если сделать выносной модуль

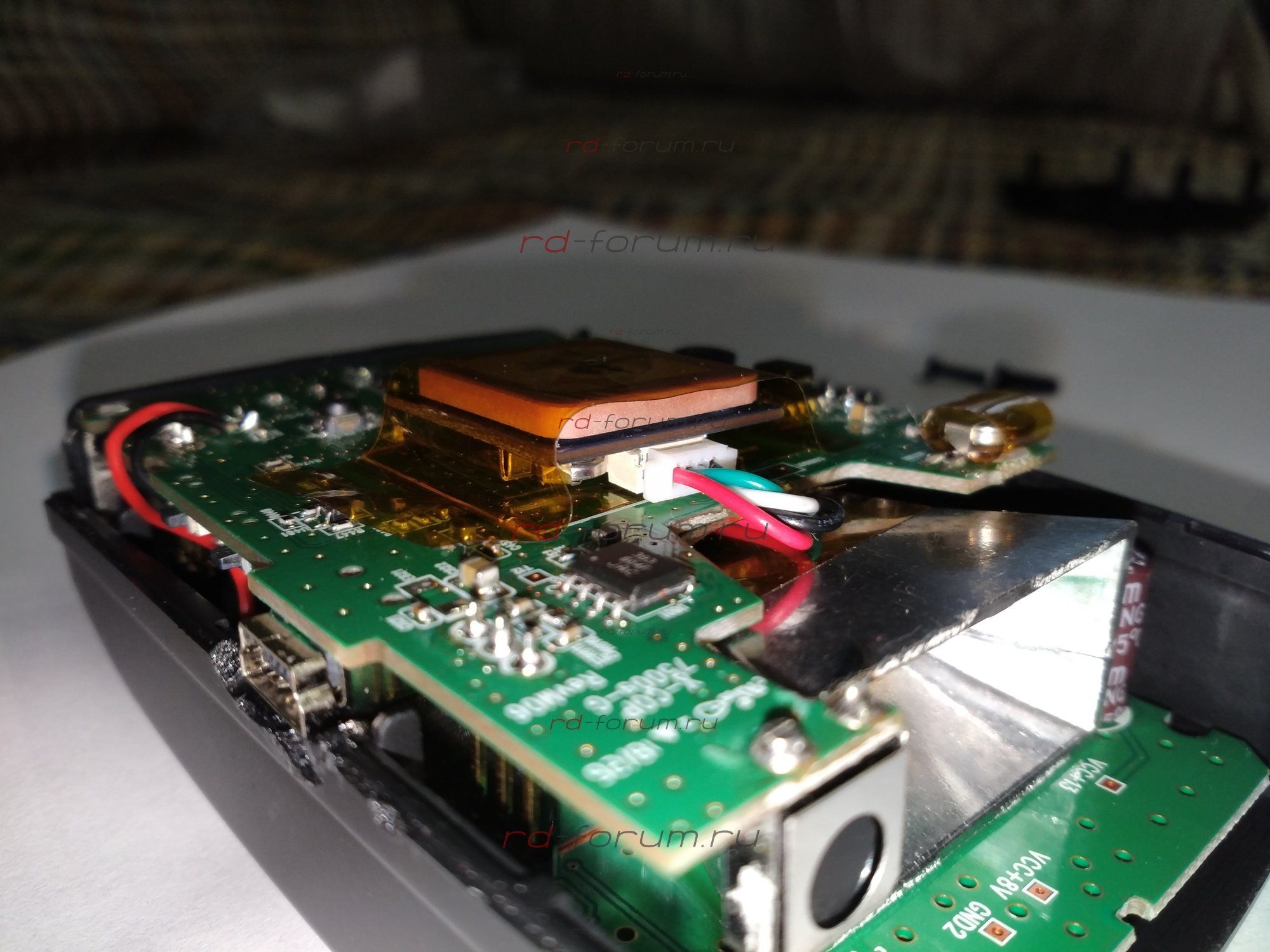

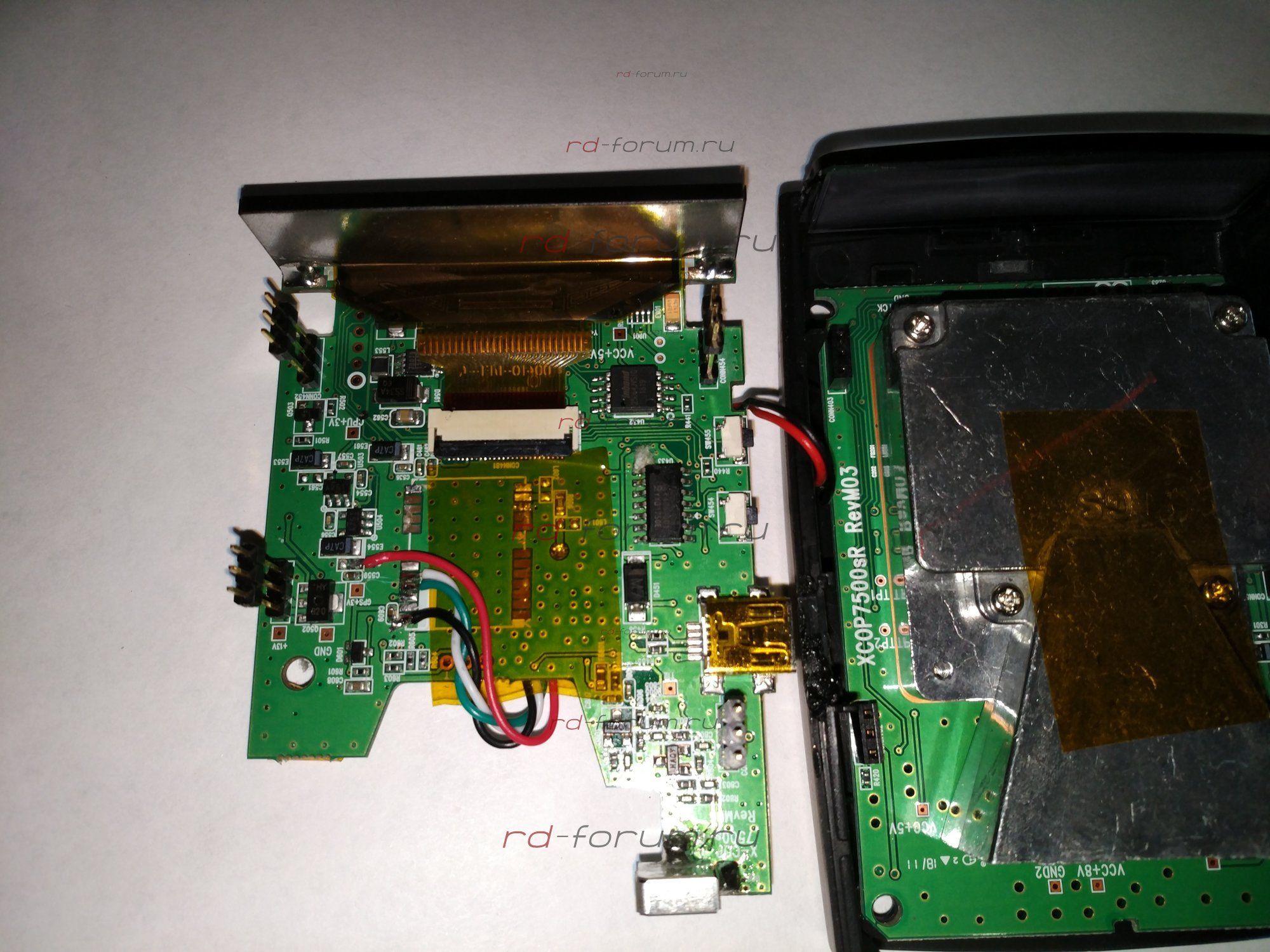

Мой первый вариант был именно таким, с выносным модулем. Только корпус пришлось изгибать.

Спойлер: Фото



[krator]

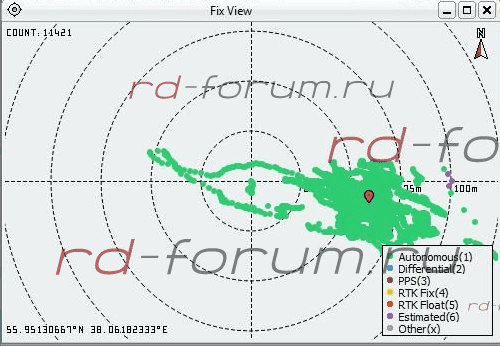

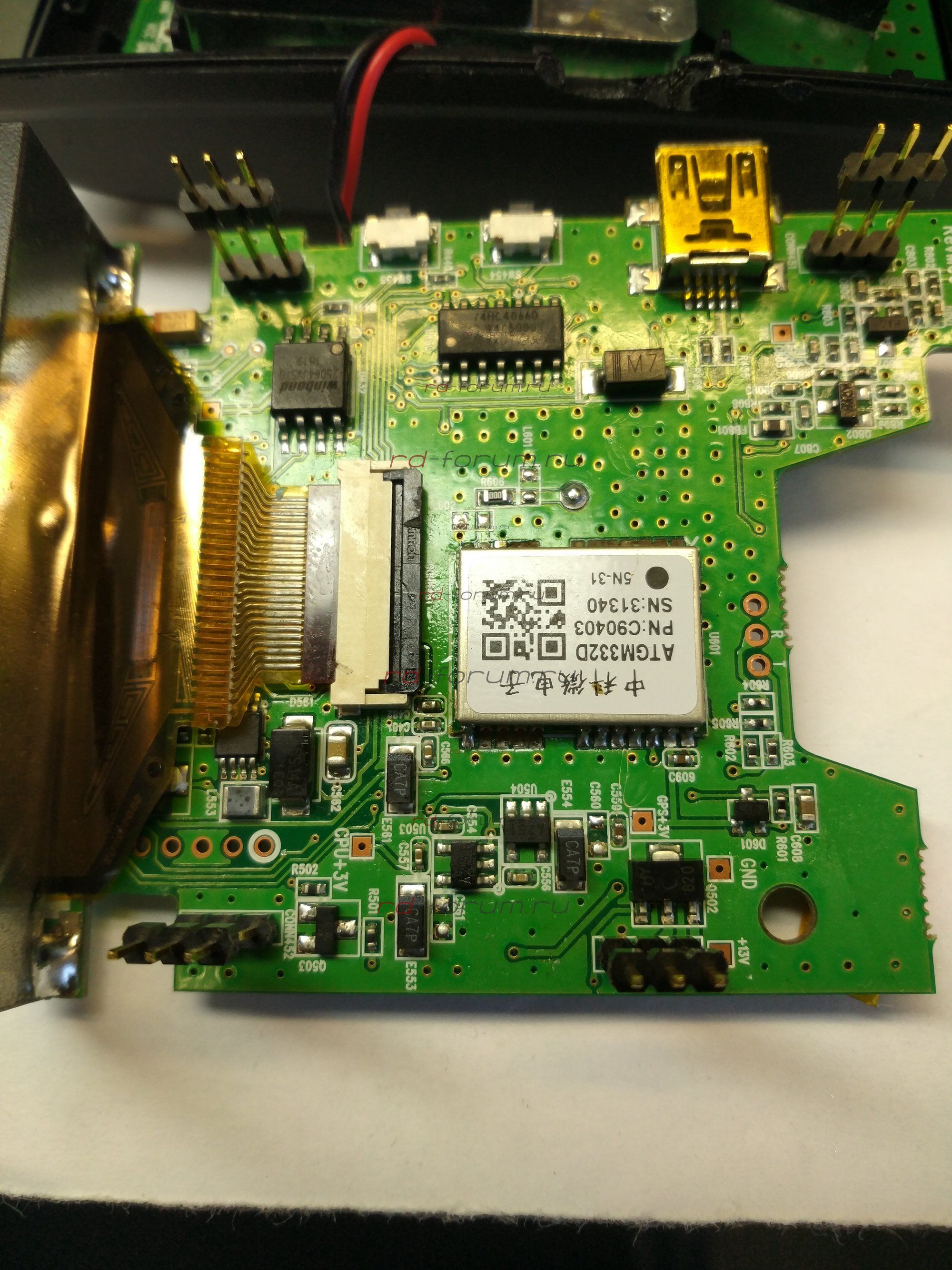

Провел тесты GPS модуля уже запаянного на плату.

Спойлер: Фото.

Погода в процессе теста была сначала легкая облачность, которая переросла в сильную с дождем.

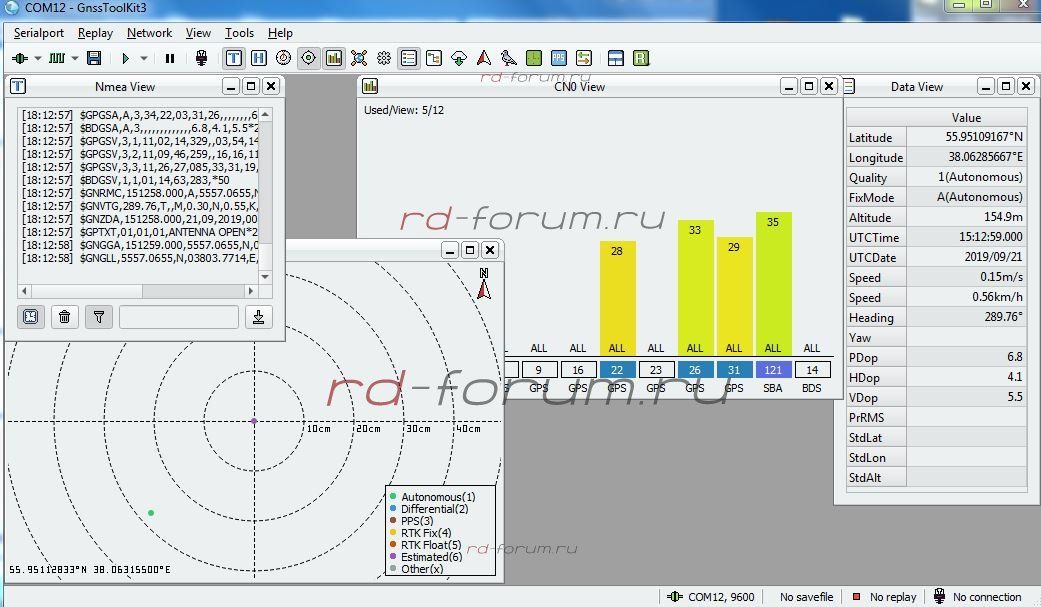

Начало теста.

Спойлер

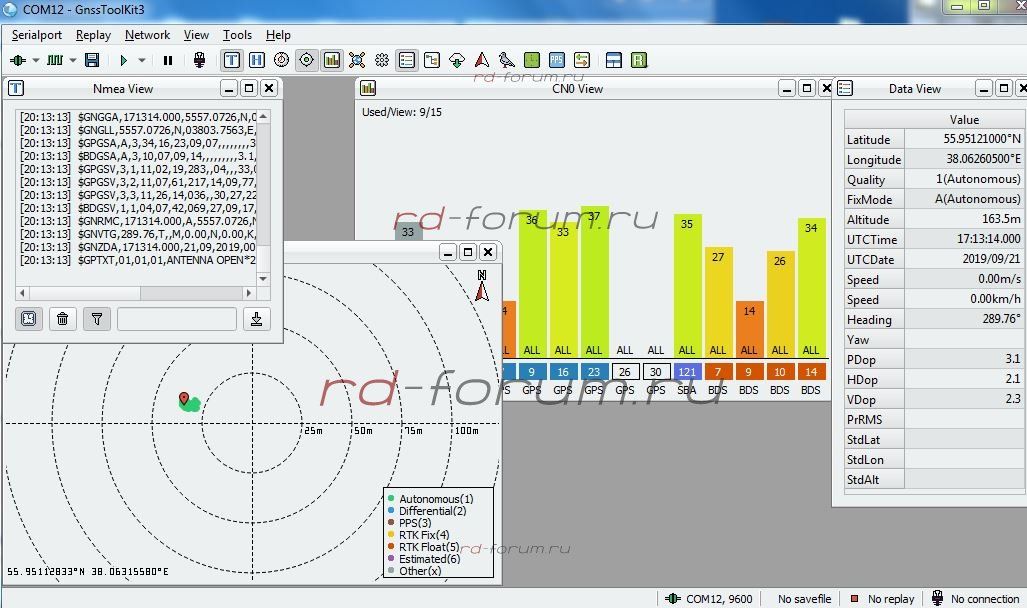

Через 2 часа.

Спойлер

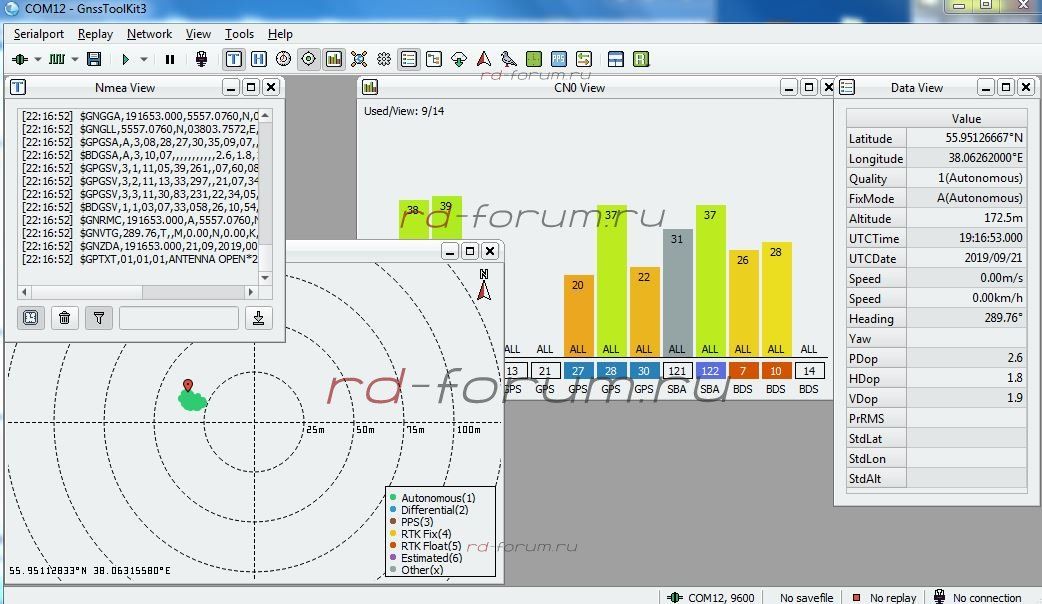

Через 4 часа от начала теста.

Спойлер

Через 6 часов от начала.

Спойлер

Через 8 часов от начала.

Спойлер

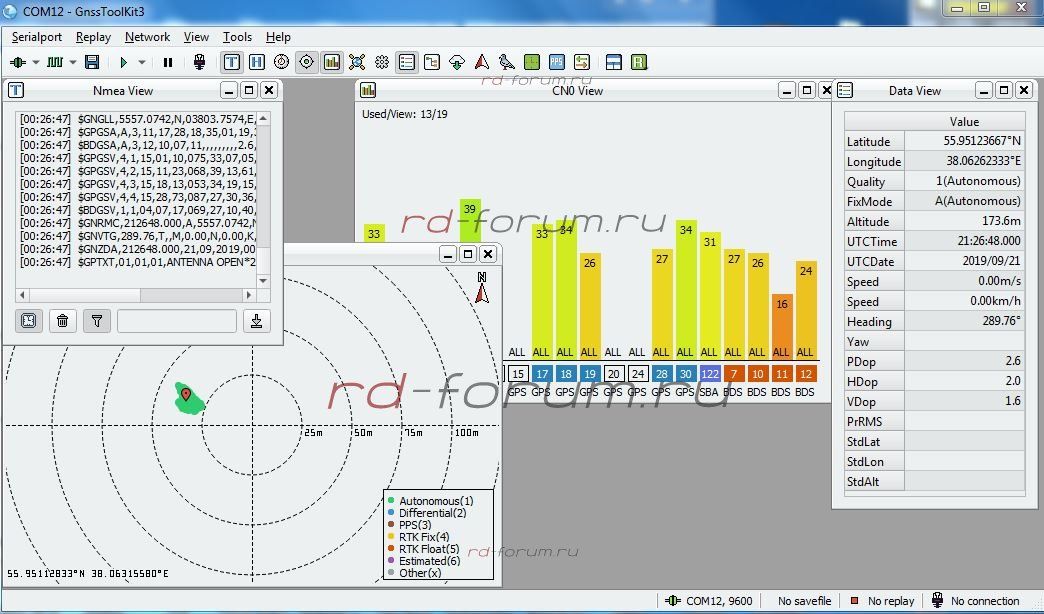

Вывод ATGM332D ведет себя лучше, чем родной, держит спутников больше и стабильнее. После впайки в рд и сборки, GPS модуль заработал сразу, проехался с ним на машине минут так 30. Теперь буду опять корпус в норму приводить после предыдущих изысканий.
Так что народ, дерзайте.



[Passerby]

тем самым улучшится геопозиционирование, поправьте если нет?

Смотря что понимается под таким улучшением.
Точность того, что выдаёт сам модуль - да.
Значения допусков в самой прошивке, заложенные для компенсации вот таких флуктуаций - нет:

Т.е. оповещения с дублёров и близлежащих улиц - не исчезнут.
Пропадут отвалы по непонятным причинам в произвольные моменты времени.
Периодические "полёты в Шереметьево" - скорее, останутся, даже при задействовании всех известных систем навигации - на тех же смартфонах даже корректировка по координатам базовых станций впридачу к Глонассу и Baidoo этому не мешает...



[IT.Systems]

@IT.Systems что скажешь про этот модуль? Насколько придётся танцевать с бубном при его установке?

Вот и ответ подоспел, несколькими постами выше



[Garic33]

Заказал на алихе U-blox M8N. Приедет буду пробовать перепаивать. как бы еще умудриться выпаять аккуратно.



[ShrekAb]

Друзья, сможет кто осилить создать fag и помочь товарищам?

FAQ v 1.0 по пересадке чипа gps.
1. Какие ноги нового модуля gps соединяем с ttl UART для проверки работоспособности? По цифрам, с картинкой.
2. Ссыль на софт для проверки. Возможно кратенькое описалово куды тыкать, что глянуть, где галки поставить. С парой картинок.
3. Какие ноги паять при вживлении в плату? Также по цифрам, с картинкой.
4. Делать ли перепрошивку и сброс самого детектора после перепайки?



[krator]

сможет кто

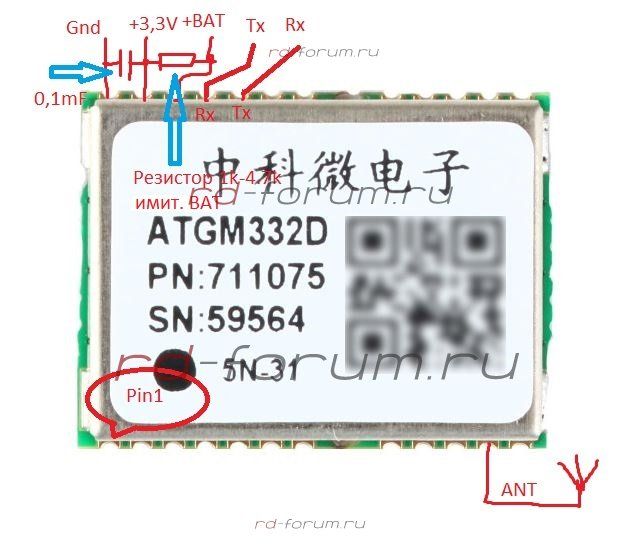

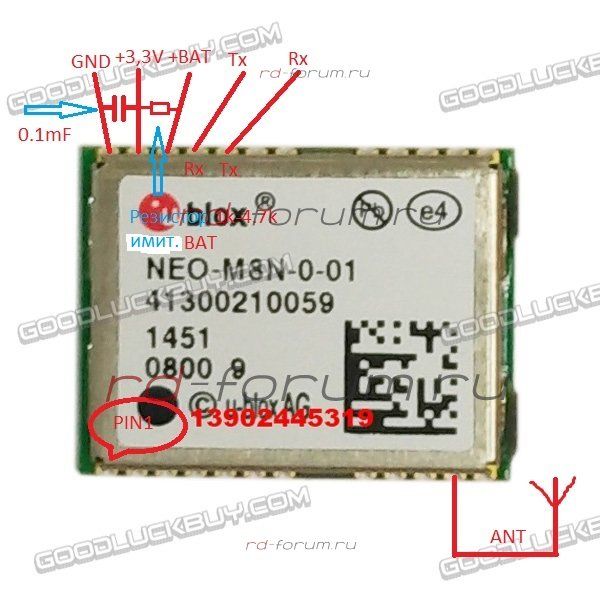

1. Для проверки на «коленке» все пины указал на фото, что для ATGM332D что NEO-M8N они совпадают. Конденсатор керамический, резистор любой только для имитации батарейки. Антенна пассивная GPS, примерно такая же как у РД. Подключение начинать с GND(-), далее Rx Tx, и в конце +. Внимание + и – не перепутать сгорит модуль сразу.

Спойлер: ATGM332D

Спойлер: NEO-M8N

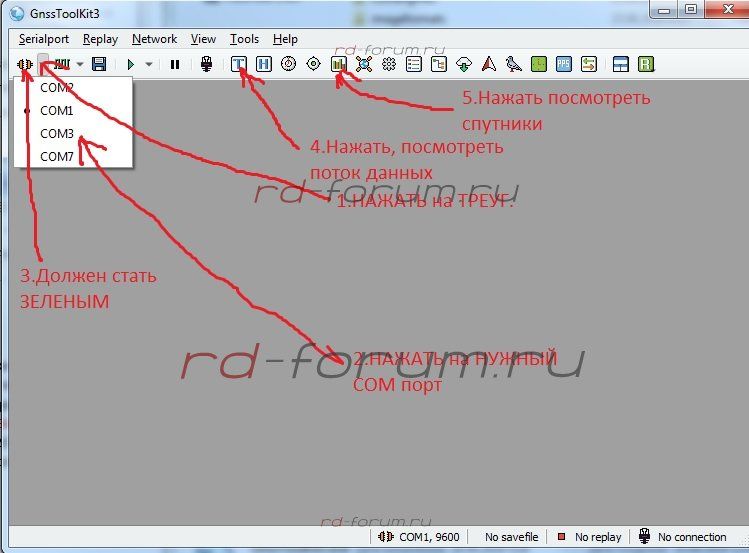

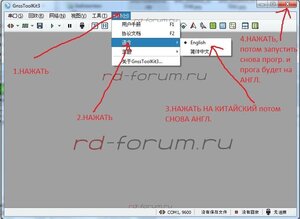

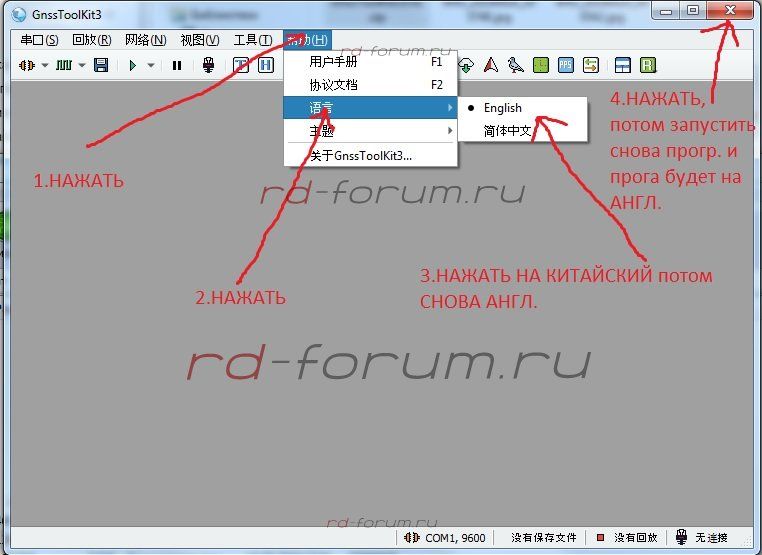

2. Программа для ATGM332D (язык Кит. И Анг.) GnssToolKit3.0.41.zip распаковать папку GnssToolKit3 из архива и запустить файл GnssToolKit3.exe.

Спойлер

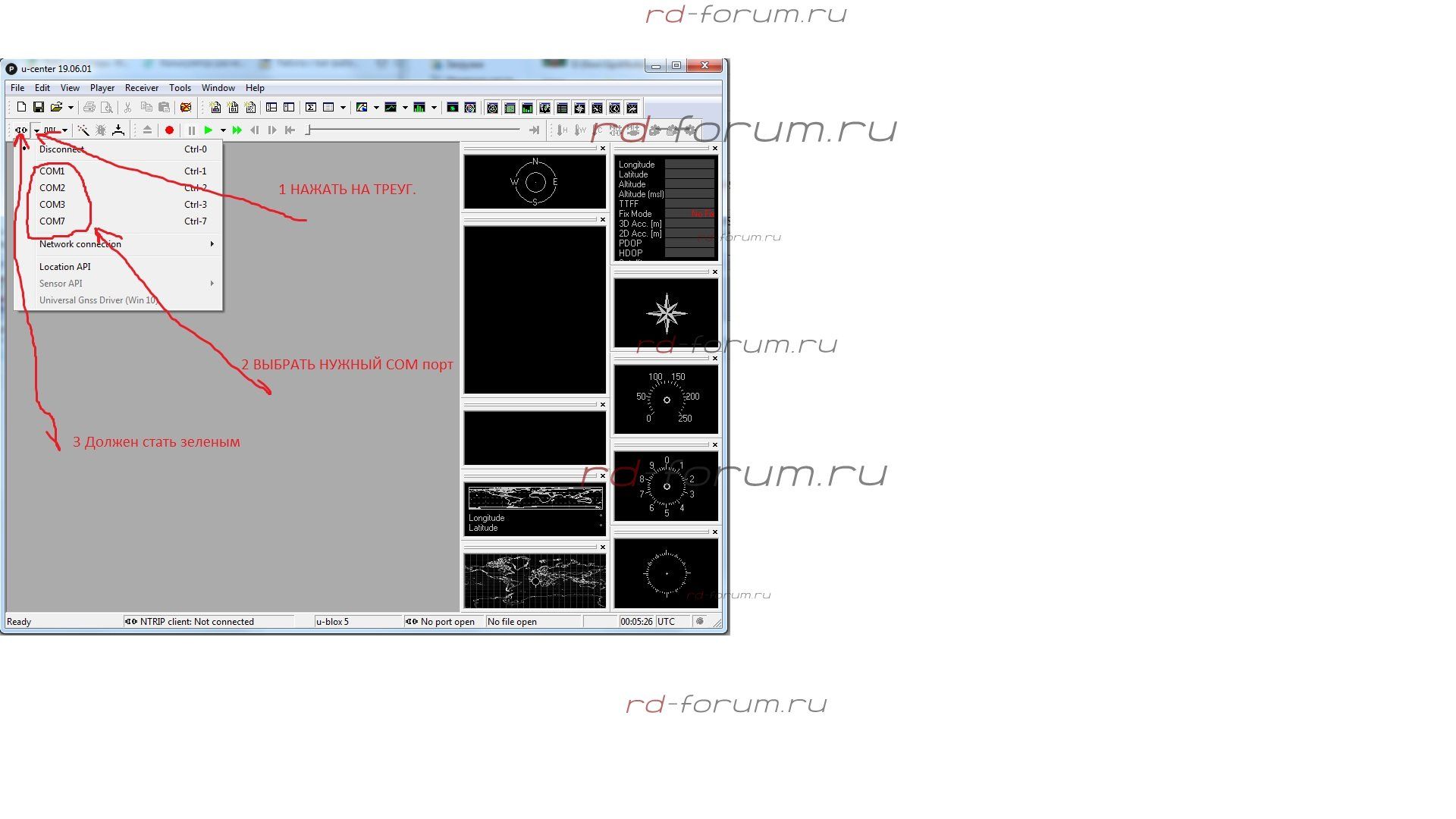

Для NEO-M8N (язык Анг.) u-centersetup_v19.06.zip установить программу из архива. Работать должно все по умолчанию, если хочется фен-шуя, изучаем мануал к программам своими силами.

Спойлер

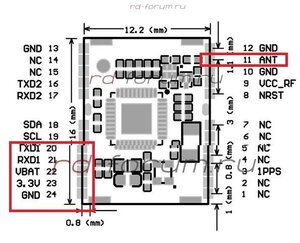

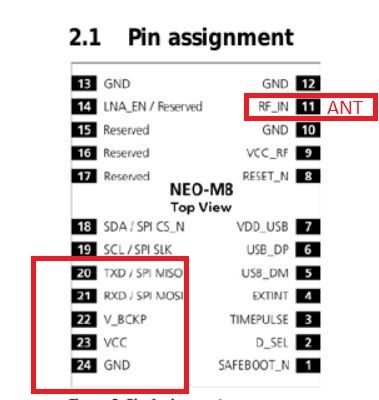

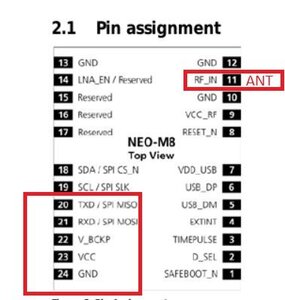

3. При установке модуля в РД запаять максимальное количество ног GND(24,13,12,10), далее 3,3V(23), BAT(22), Rx(21), Tx(20), ANT(11), все остальное пустышки на плате РД.

4. Перепрошивку и сброс на РД не делал.

За испорченный РД и другое оборудование ответственность не несу.



[ShrekAb]

krator красавчик ! Большое спасибо за труды и помощь нам !

PS - а имитацию батарейки обязательно?



[evgen66]

Подумываю тоже вернуться на 7500s, при условии если решится проблема с жпс, ибо пайщик я еще тот

Отправлено с Tapоk



[IT.Systems]

Подумываю тоже вернуться на 7500s, при условии если решится проблема с жпс, ибо пайщик я еще тот

Отправлено с Tapоk

Есть временное решение - залить патч. Помогает, но не на 100%. Опять же, нужны инструменты (как минимум тот же паяльник)



[Nobodies-25]

Подумываю тоже вернуться на 7500s, при условии если решится проблема с жпс, ибо пайщик я еще тот

Отправлено с Tapоk

А я исключительно с перспективой перепайки взял. Думаю что можно заказать модуль и отдать его на пропайку в первый попавшийся сервис. Дел на 5 минут



[Микрон]

А я исключительно с перспективой перепайки взял. Думаю что можно заказать модуль и отдать его на пропайку в первый попавшийся сервис. Дел на 5 минут

Покупаешь первый попавшийся модуль, например такой: ! GY NEO6MV2 Новый NEO 6M gps модуль NEO6MV2 с управлением полетом EEPROM MWC APM2.5 большая антенна для|модуль gps|модулирующий контроллер - AliExpress с Али.
У всех модулей стандартные сигналы и подключение, Питание-Данные(выход)-Данные(вход)-Земля (минус-)
Воткнуть можно любой, лишь бы влез в корпус РД.



[ShrekAb]

Смысл брать первый попавшийся? Выше же есть ссылки.
