Проблема с приёмом лазера РД

[aslanet]

Есть идея, всять Савер с лазером, выкинуть из него СВЧ часть, оставить только лазерную, и пользовать как чисто лазерный радар.

И кататься с двумя приборами? Я уже так и делаю :-D (эт для тестов чесслово). На видео в правом углу проскакивает второй РД. Это Вистлер который когда-то ловил ЛИСД. Сегодня он промолчал, точнее он кричал в К и Ка диапазонах на стингера, но на лазер не сработал. Чет не понятно это. Я из него собирался фотодиоды вынуть. Но маркировки нет, даже если у меня заработает то это мало кому поможет. По поводу записи сигнала на ноутбуке теперь уже острая необходимость отпала, ибо и так понятно что с делителем все более или менее работает. Надо подождать результатов yurgen_msk, у него с делителем 78SE частоту показать должен примерно правильную.



[mono]

С несколькими приборами катаются многие энтузиасты. Например, основной блок V1 и X50 для определения точной частоты. Ну и так же город/трасса варианты. Я бы всё-таки не отказывался от идеи записи сигнала. Для Аматы ещё пригодится, да и ЛИСД в качестве эталона проверить не помешает. Но видимо просто воткнуть фотодиод в во вход микрофона недостаточно будет.



[yurgen_msk]

Поздравляю, теперь нужно искать правильный фотодиод с правильным светофильтром.

Надо подождать результатов yurgen_msk, у него с делителем 78SE частоту показать должен примерно правильную.

Так уже и так все известно, 2.2кГц частота ЛИСД. Еcли бы была чуть другая частота вистлер SE и без доработок срабатывал бы в режиме LSID при выстреле в упор. С Аматой теперь осталось разобраться. По поводу записи напрямую с фотодиода на микрофонный вход я сильно сомневаюсь. Проще взять любой портативный осцилограф и воткнуть щуп на выходе операционника который рядом с фотодиодом в антирадаре. Но я не удивлюсь если в Амате будет похожая частота.



[ave123]

с АМАТОЙ, думаю всё просто - её собираются продавать за рубеж (в Канаду и Израиль уже отправили на испытания), соответственно, её излучение должно укладываться в разрешённые нормативы для буржуйских лазерных измерителей скорости. Отсюда и "правильная" длина волны в 904 нм, наличие специальной метки прицеливания на экране и распечатке, ну и частота должна быть как у буржуев.

Почему так - цена этой Аматы просто ДИКАЯ. Я звонил в фирму, которая их продаёт - цена заявлена в 250000 рублей (двести пятьдесят тысяч) рублей. Сравните с ценой на ЛИСД: от 160 до 180 тысяч.



[mono]

10 штук по старому курсу! По-моему это рекорд. Да, скорее всего с ней всё проще. Для начала можно с 78-ым проехаться.



[aslanet]

взять любой портативный осцилограф

Нету у меня такого. :-( А на микрофон подать с выхода компаратора (LM393) можно, не сгорит ничего?



[Семенов Борис]

Здравствуйте! Сегодня случайно наткнулся на Ваш форум. Мужики, снимаю перед Вами шляпу.
Обладая PRO78, не поленился его разобрать. Боюсь, что подключить делитель к нему будет не просто, если вообще возможно. Во всех рассматриваемых Вами детекторах стоит LM393, а усиление сигнала от фотодиодов до уровня, необходимого для срабатывания компаратора, производится с помощью транзистора. Похоже, что в PRO78 усилением и обработкой сигнала занимается специализированная микросхема 068WL02. В поиске она не встречается, соответственно данных по ней найти не удасться.

Имеется фотография участка платы, не могу разобраться, как вставить ссылку на нее в сообщение.



[yurgen_msk]

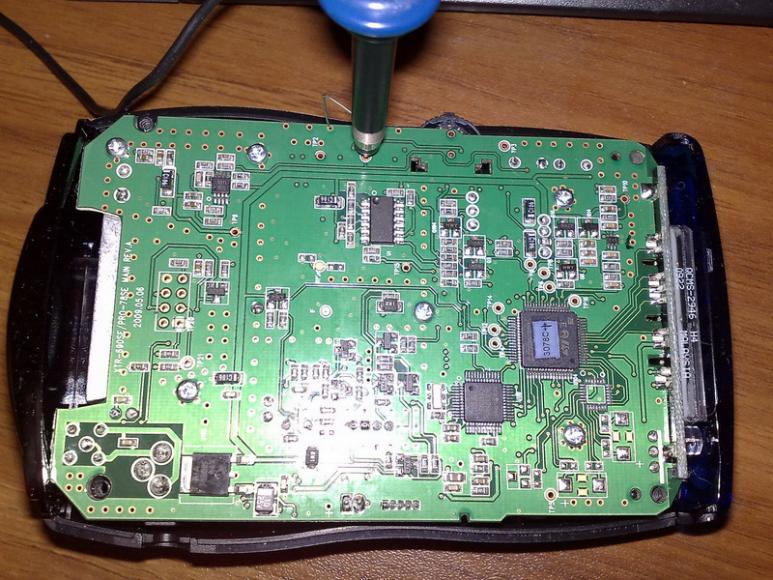

Я подключался так (78SE), это выход после усилителя ИК-примника. На 100% не уверен, там плата 4-х слойная похоже.



[aslanet]

...Имеется фотография участка платы, не могу разобраться, как вставить ссылку на нее в сообщение.

Для того чтобы вставить картинку в сообщение, надо или разместить ее на каком либо внешнем хранилище, например http://www.radikal.ru/ и оттуда скопировать код, который затем вставить в текст сообщения, либо в расширенном режиме нажать кнопочку как на картинке. Далее там понятно.



[yurgen_msk]

Похоже, что в PRO78 усилением и обработкой сигнала занимается специализированная микросхема 068WL02.

Обычный операционник с диференцирующей цепочкой. На выходе идут иголки импульсов, которые затем обрабатываються микроконтролелором. Задачка на первый взгляд простая, но чтобы добиться чуствительности по отраженному сигналу как у валентайна нужно серьезно повозиться.



[yurgen_msk]

Скорее всего в ЛИСД используються либо ЛФДГ-70, ЛФДГ-150 или нечто подобное.

Германиевые лавинные фотодиоды серий ЛФДГ-70 и ЛФДГ-150 предназначены для использования в фотоприемных устройствах различного назначения в качестве высокочувствительных быстродействующих датчиков оптического излучения в диапазоне длин волн 0,5...1,6 мкм. По основным характеристикам германиевые лавинные фотодиоды превосходят pin-фотодиоды на основе полупроводниковых соединений группы А3В5.

Области применения:
Лазерная дальнометрия и локация
Волоконно-оптические системы передачи информации
Спектрометрия
Метрология

взято отсюда:
http://www.polyus.msk.ru/RU/phdiodru.html

а вот справочные данные
тынц

здесь видно что ЛФДГ имеют на порядок большую интегральную чувствительность



[mono]

Скорее всего в ЛИСД используються либо ЛФДГ-70, ЛФДГ-150 или нечто подобное.



[yurgen_msk]

Из кремниевых ФДЛ-118 (лавинный) подходит:

Диапазон спектральной характеристики Δλ, мкм 0,8…0,9
Рабочее напряжение Uр, В 70…400
Интегральная токовая чувствительность Siинт, мА/лм (мкА/лк), не менее (20 В/Вт)

Цена только у него негуманная - 3 146.54 руб.



[Farnsworth]

Аналоговый детектор лазера ЛИСД-2

КР1056УП1 это специальный усилитель сигнала с фотодиода, его можно найти в приемнике ИК сигнала от пульта старого телевизора, LM567 это сть тоновый декодер. Для настройки этой схемы необходимо расположить ИК светодиод передатчика на расстоянии в 10 см от фотодиода приемника и покрутить многооборотный подстроечный резистор R5 на схеме приемника, пока частота встроенного генератора LM567 не будет равна частоте генератора в передатчике. Когда частоты будут равны светодиод в схеме передатчика загорится. Это означает что схема настроена. Питать приемник следует от 5 вольт

http://cdxp.zx6.ru/viewp.php?id=17



[Farnsworth]

Вот такая информация была сначала опубликована на www.umpel.com
Сейчас её там нет, но результаты интересные.

http://www.streetracing74.ru/modules.php?name=News&file=article&sid=138

Лазерная пушка
Результаты испытаний
Перед началом испытаний все детекторы испытывались с расстояния 160 метров пушкой направленной прямо на детектор, закрепленный на ветровом стекле, и затем в область номерного знака. На расстоянии 160 метров область поражения лучом достаточно велика(около 45см), но детекторы не обнаруживали сигнал лазера.Passport SR-1 remote имеет лазерный датчик в передней части автомобиля и сообщал о направленном на него лазере. После этого целевые автомобили были перемещены на расстояние 2400м от лазерной пушки. Еще один автомобиль был расположен на расстоянии 230м. Задача состояла в обнаружении лазерного излучения отраженного от тестового автомобиля. На расстоянии 2400м луч лазера накрывает область равную 6,5м в диаметре. Сначала лазерная пушка нацеливалась на автомобили расположенные на расстоянии 2400м - и они фиксировали лазер. Однако когда лазерная пушка нацеливалась на автомобиль рассположенный в 230м, ни один детектор не сообщал о наличии лазера. Детекторы установленные в автомобилях расположенных на расстоянии 800м также не сообщали о наличии лазера. Таким образом вероятность получения раннего предупреждения о наличии лазера очень мала. Если вы получили предупреждение о лазерной атаке, вам вероятнее всего остается только заплатить штраф.



[mono]

Аналоговый детектор лазера ЛИСД-2

Класс. На деле выходит такой компаратор частоты, очень просто удобно, и похоже совсем недорого. Фактически - тестер для любого лазерного источника. +1. Думаю, какая там погрешность может быть и где бы его найти? И как организовать индикацию частоты заодно?



[mono]

Вот такая информация была сначала опубликована на www.umpel.com
Сейчас её там нет, но результаты интересные.

http://www.streetracing74.ru/modules.php?name=News&file=article&sid=138

Был свидетелем такой же точно ситуации сегодня рано утром на Проспекте Вернадского в область. Видимо, с ЛИСДом теперь там вроде постоянной точки в тёмное время. Засёк лазер метров за 200-300, но если бы целились в меня и на скорости - не ушёл бы. Ориентир там - очень сильная помеха в X. До этого ни одной сработки, при том что ехали передо мной машины.



[aslanet]

Проехался мимо ЛИСДа два раза - сработки нет даже в лоб. Один раз точно меряли (инспектор смотрел в бинокль) но у меня был открыт второй фотодиод, и возможно его засветило солнцем. Он почти без светофильтра был, один слой фотопленки и световод прозрачный. При этом Whistler 1455 дал сработку за 2 с лишним километра из-за поворота! Рисунок прилагаю. Второй раз проехался с закрытым фотодиодом - сработки небыло ни у одного РД, но инспектора оба сидели в машине, возможно и не стреляли. АМАТу на дороге не встретил, поэтому ничего сказать не могу. Да и вообще за всю поездку до Ярославля и обратно встретил только один пост с радаром да и то меряли встречный поток. Короче ситуация как у всех, как поставил РД, так все гаишники исчезли.



[aslanet]

Знатоки, посмотрите фотодиоды тут и тут.



[Farnsworth]

Лазерные блоки из

SHO-ME 520



STAR 2011



в обоих фотодиоды LT 546


В шоми схема примерно такая-же как в кранче 217, 2 транзистора и формирователь фронтов импульса.
Стингер разбирать неохота, там скорее всего такая-же как в кранче.

Кобра 213
