ИНСТРУКЦИЯ: ВОССТАНОВЛЕНИЕ ЧУВСТВИТЕЛЬНОСТИ GPS ПРИЕМНИКА DRS-SG177V
Опыты показали, что помехи идут не по проводам, а по воздуху. Т.е. нам повезло, - лечение простое – экранирование контура GPS. Также значительное увеличение чувствительности достигается заменой платы без Глонасс GPS Only).
УПРОЩЕННЫЙ ВАРИАНТ: вырезать экран из любой металлизированной пленки (изолированной), алюминиевой фольги, обклеенной скотчем, или даже от пачки сигарет (металл д. б. изолирован) и проложить между платами. Уже получшеет.
ПОЛНЫЙ ВАРИАНТ:
Материалы: паяльник, малые отвертки крест/шлиц, кусок алюм. или медной фольги 5х5 см, кусок тонкого провода 10см, скотч (упаковочный, малярный..), нитки, (двусторонний скотч) . Время на работы: 15-20 мин.
ШАГИ:

1. Откручиваем 4-е самореза на нижней крышке, снимаем ее.
2. Шлицевой отверткой отжимаем защелки боковой крышки экрана, снимаем крышку.
3. Поднимаем основную плату, отсоединяем шлейф платы GPS и разъем динамика.
4. Снимаем плату GPS (три самореза).
5. Собираем экран «бутербродом» - отрезаем кусок скотча, на него в клей кладем оголенный буквой Z конец провода.
6. Приклеиваем сверху фольгу, затем сверху еще кусок скотча, проглаживаем.

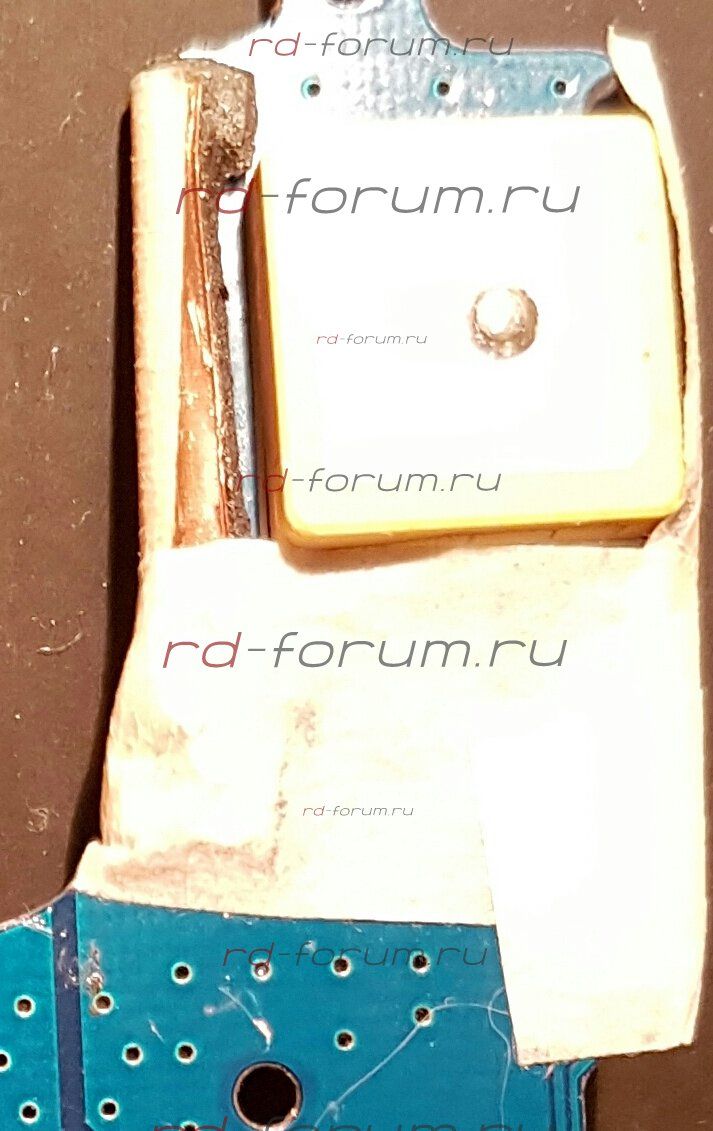

7. Примеряем экран к плате GPS. Нужно экранировать указанный на фото участок, экран должен обернуть узкую часть платы снизу и сбоку, отставляя открытой только верхнюю часть чипа (белого цвета, керамика). Лишнее обрезаем. Практичнее фольга от эл. гитар 0,05мм или толстая мягаая 0,1мм. Еще проще - кухонная алюм. пищевая фольга (всю обклеить скотчем !).

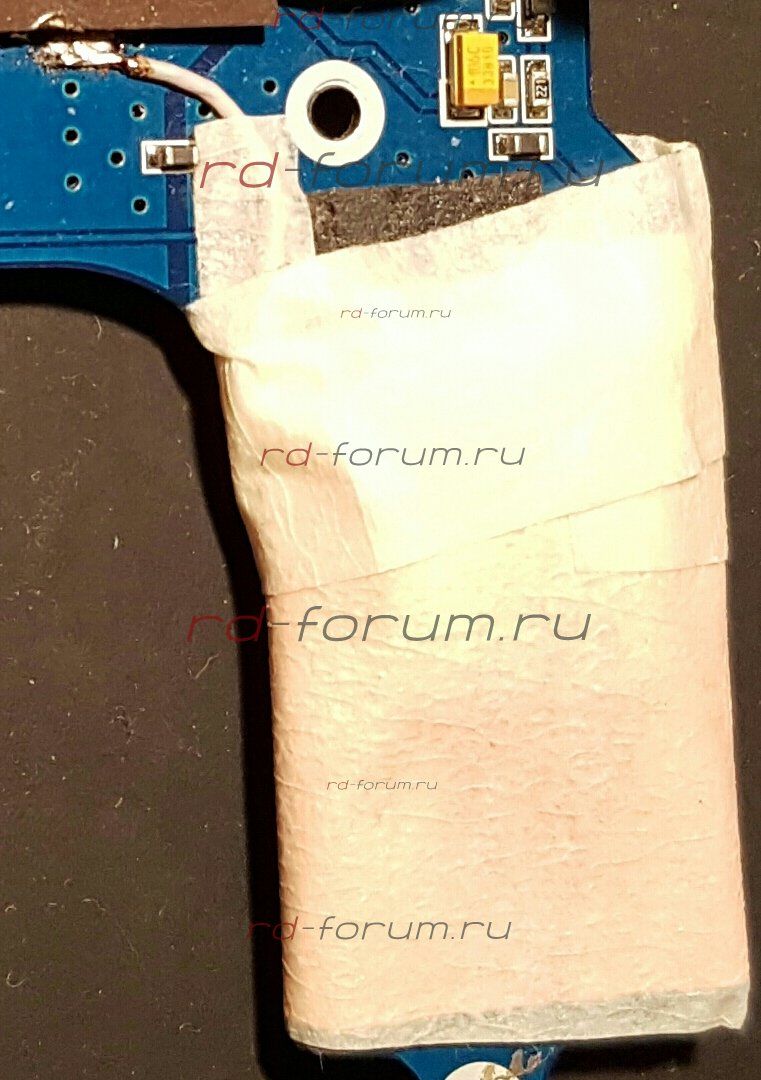

8. Снизу на плату клеим кусочек -2ст. скотча, прихватываем на нем экран малярным или иным скотчем.

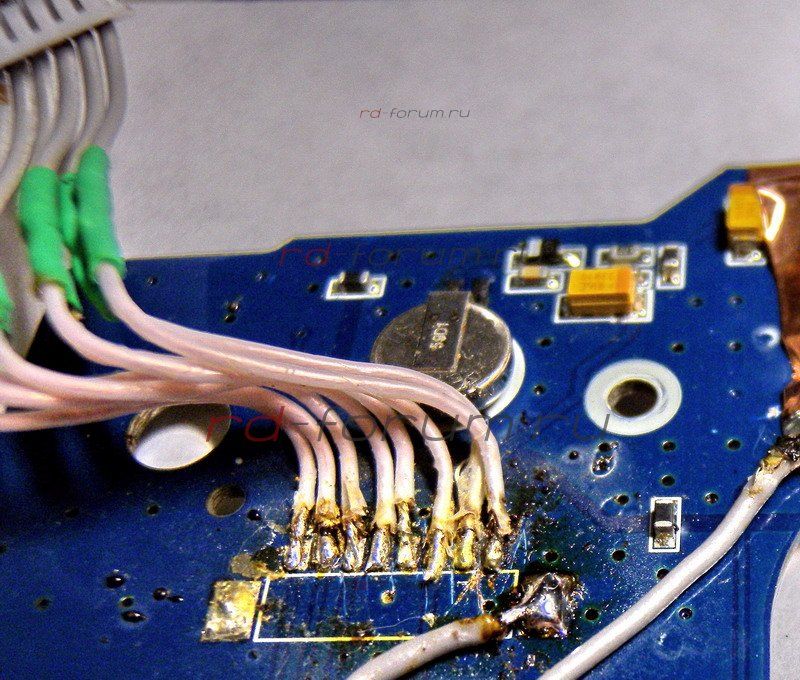

9. Припаиваем провод заземления (см. точку на фото).

10. Фиксируем попутно плату ПЛИС (крепится только на двух проволочках снизу) скотчем к рупору.
11. Попутно можно насверлить вентиляционные отверстия в корпусе (их исторически от ig77 нет вообще).
12. Собираем прибор в обратном порядке.

Результат: полное выздоровление. Ловит аналогично SS9950BT. На холодную 30-40 сек, на горячую 3-5 сек (при нормальной погоде и на открытой местности).
PS: При наличии медной фольги «на клею» (в продаже рулончики "для экранировки электрогитар - Митино на 3-м этаже, 150р. за 1м) - с подпайкой провода и изоляцией скотчем. Можно припаять провод к алюминиевой фольге соотв. флюсом. Аккуратно со шлейфом, легко обламываются хрупкие провода, иначе придется допаивать хвост:



[alex_rnd]

ИНСТРУКЦИЯ: ВОССТАНОВЛЕНИЕ ЧУВСТВИТЕЛЬНОСТИ GPS ПРИЕМНИКА DRS-SG177V
Опыты показали, что помехи идут не по проводам, а по воздуху. Т.е. нам повезло, - лечение простое – экранирование контура GPS.
Материалы: паяльник, малые отвертки крест/шлиц, кусок алюм. фольги 5х5 см, кусок тонкого провода 10см, скотч (упаковочный, малярный..), нитки, (двусторонний скотч) . Время на работы: 15-20 мин.
ШАГИ:

1. Откручиваем 4-е самореза на нижней крышке, снимаем ее.
2. Шлицевой отверткой отжимаем защелки боковой крышки экрана, снимаем крышку.
3. Поднимаем основную плату, отсоединяем шлейф платы GPS и разъем динамика.
4. Снимаем плату GPS (три самореза).
5. Собираем экран «бутербродом» - отрезаем кусок скотча, на него в клей кладем оголенный буквой Z конец провода.
6. Приклеиваем сверху фольгу, затем сверху еще кусок скотча, проглаживаем.

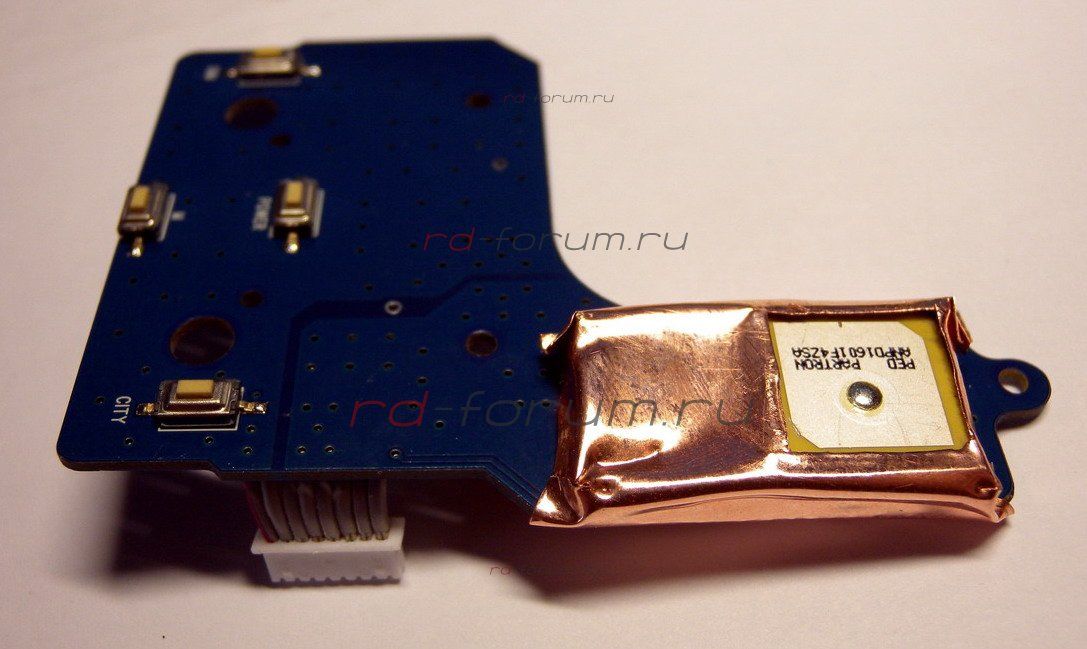

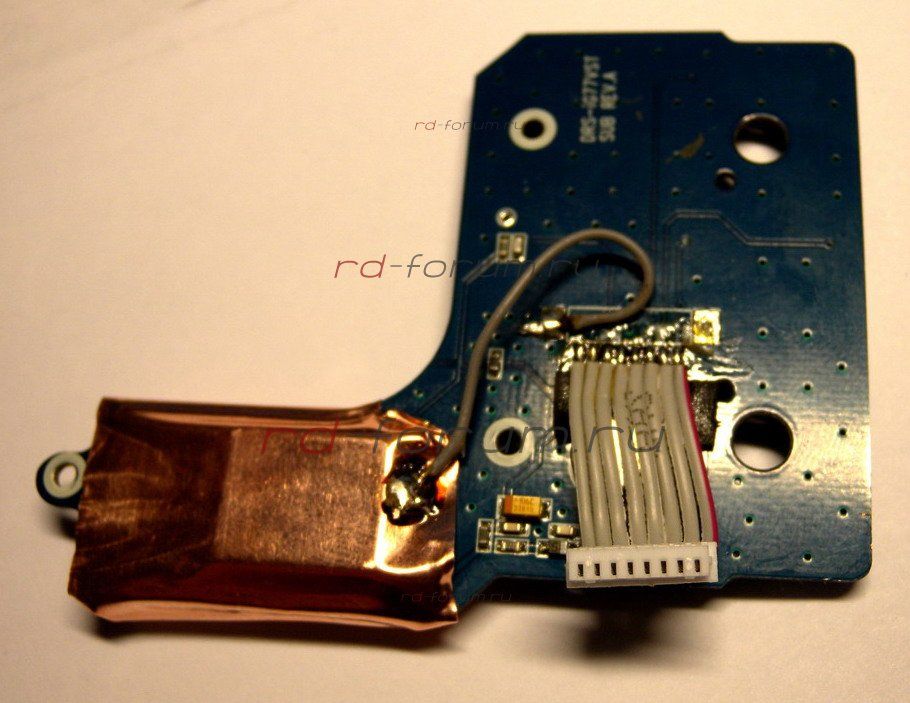

7. Примеряем экран к плате GPS. Нужно экранировать указанный на фото участок, экран должен обернуть узкую часть платы снизу и сбоку, отставляя открытой только верхнюю часть чипа. Лишнее обрезаем. Посмотреть вложение 38279
8. Снизу на плату клеим кусочек -2ст. скотча, прихватываем на нем экран, фиксируем его неск. витками ниток.

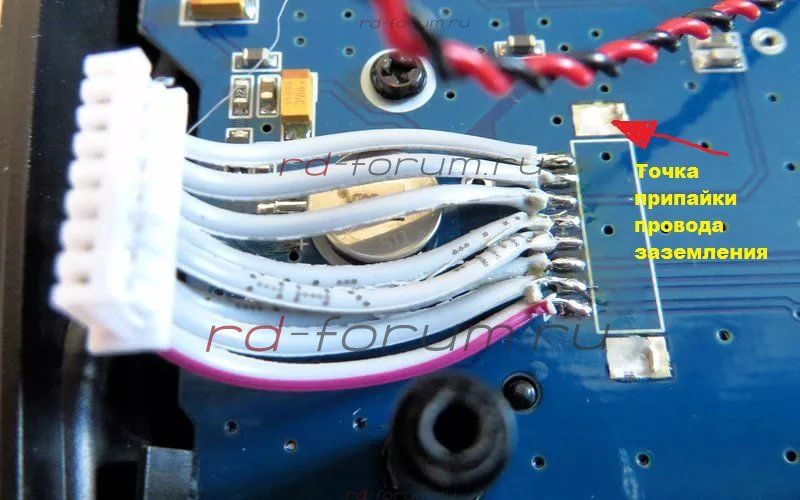

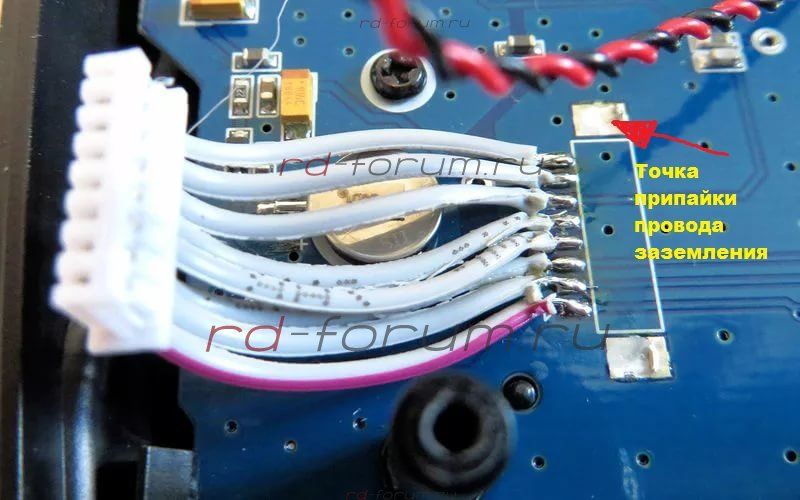

9. Припаиваем провод заземления (см. точку на фото). Посмотреть вложение 38280

10. Фиксируем попутно плату ПЛИС (крепится только на двух проволочках снизу) скотчем к рупору.
11. Собираем прибор в обратном порядке.

PS: При наличии медной фольги «на клею» - лучше применить ее, с подпайкой провода. Можно припаять провод к алюминиевой фольге соотв. флюсом.

Какой эффект от проделанной работы?



[evgen66]

Результат: полное выздоровление. Стал ловить лучше Гармина Nuvi.

а в минутах на холодную за какой промежуток времени находит спутники теперь? (пытаюсь вспомнить как быстро находил спутникий мой нафигатор от Гармин)



[DmHsolver]

а в минутах на холодную за какой промежуток времени находит спутники теперь? (пытаюсь вспомнить как быстро находил спутникий мой нафигатор от Гармин)

Ловит отлично, держит сигнал в 2-3 метрах от окна. Подхват на холодную 2-3 сек. на окне, 30-40 сек. на открытой местности. В застройке сильно влияет эффект "колодца" - дому могут почти полность закрывать сигнал.



[bogdog]

Ловит отлично, держит сигнал в 2-3 метрах от окна. Подхват на горячую 2-3 сек.

Вот теперь заживем!
Фото результата бы посмотреть!
Согните/оберните понятнее на фото)



[DmHsolver]

а в минутах на холодную за какой промежуток времени находит спутники теперь? (пытаюсь вспомнить как быстро находил спутникий мой нафигатор от Гармин)

На холодную на окне сегодня утром мой эталонный Garmin 3790 ловил минут 10, 177 - 5.



[DmHsolver]

Вот теперь заживем!
Фото результата бы посмотреть!
Согните/оберните понятнее на фото)

Некогда было документировать, - на коленке быстро сделал и собрал. Опять разберу, когда медную фольгу найду.
Суть-то на поверхности (укутать чип, чтобы только морда торчала), может кто из молодежи повторит и снимет процесс. Кстати, подобная проблема известна у коптеров (криво летают), у них GPS тоже фольгой закрывают.



[alex_rnd]

На холодную сегодня утром мой эталонный Garmin 3790 ловил минут 10, 177 - 5.

У меня без фольги, но на горячую 2-3 сек, на холодную (второй день эксплуатации) 5-6 мин подхват спутников. Надо бы еще потестить...отпишитесь, пожалуйста, через 2-3 дня...как цифры изменятся/не изменятся? У меня есть ощущенение, что сильно зависит от того где детектор стартует под открытым небом или меж высотками...пока не могу с уверенностью сказать, но мне кажется , что влияет



[evgen66]

У меня без фольги, но на горячую 2-3 сек, на холодную (второй день эксплуатации) 5-6 мин подхват спутников.

Вот тоже так же, боюсь сглазить с учётом того что первое включение было за два приема по 25 минут.



[Midas]

сильно зависит от того где детектор стартует под открытым небом или меж высотками...пока не могу с уверенностью сказать, но мне кажется , что влияет

Так оно и есть. Плюс еще от облачности зависит - хуже всего ловится, когда просто серое небо.



[DmHsolver]

Так оно и есть. Плюс еще от облачности зависит - хуже всего ловится, когда просто серое небо.

Условия сильно плавают - вчера Гармин схватил за 2 мин, сегодня (в той же точке) - за 10.



[Alchi]

Отпишусь пока кратко за три дня поездок:
1) из хорошего - у моего экземпляра с GPS проблем вроде нет, ловит за 2-3мин, не больше. У Эскорт Макс (здесь и далее фигурирует версия Инт, сравнивал с ней, а не c америкосом MAX 2) даже всегда получалось дольше секунд на 30 при одновременном запуске.
2) безумная чувствительность на Стрелку, сильно избыточная, начинает орать где-то более чем за километр, сильно до оповещения по базе (стоит штатно 600м). Лишний дискомфорт, чем польза. МАХ заметно позже реагирует и это хорошо. На Стрелки со встречки (причем встречка через газон т.е. неблизко) тоже 177 орет почти на полную, МАХ 1-2 деления.
3) на одну Стрелку на Дмитровке все 3-4 проезда стабильно срабатывал Постоянный К вместо сигнатуры Стрелки SpeedCamOnLine.ru | strelki | 802. Стрелка
4) в паре мест, где МАХ всегда стабильно ловил ложняк на полную шкалу К, 177й, к сожалению, точно так же ловит ложняк на полную шкалу определяя его как Искру (никаких искр там нет и в помине). Не знаю что там в этих местах, но давно их заприметил, все РД там орут. Как выяснилось, даже сигнатурные (поиграйка тоже орал, не помню какой "сигнатурой")
Одно из мест примерно в районе этого Автоурагана если ехать в облать в тоннель SpeedCamOnLine.ru | strelki | 12944. Маломощный
Второе грубо где то в районе этой SpeedCamOnLine.ru | strelki | 817. Стрелка там сейчас стройплощадка, метро копают.
И в районе это удаленной камеры SpeedCamOnLine.ru | strelki | 809. Видеоблок
5) вообще ложняки на Искру периодически выскакивают и пару раз на Кречет либо Пост. К. Т.е. наибольшее кол-во ложняков определяется как Искра
6) опять из хорошего - попавшиеся машины с ДМЗ вроде все отфильтровались. Знаю, будут волны негодования - но пара поездок было с одновременно включенными 177м и МАХ, абсолютно никакого влияния друг на друга я ни разу не заметил. И машины с ДМЗ четко определялись - на МАХ два источника сигнала в К, на 177 - тишина.
7) из непонятного - раздвижные двери офиса из примерно 10 раз раза 3 просигналили Пост. К, остальные отфильтровались
8) в связи с 4) и 5), конечно, сильно не хватает фишки Эскорта с баном помех по координатам. Привык.
9) про безумный геморрой и пляски с установкой Update Tool и драйверов под Win10 уже писал, просто тут отмечу до кучи. Про MacOS молчу Никто кроме Эскорта и Стритшторма не жалует нас, макинтошников...

Как-то так. В общем и целом, впечатление положительное.
Скоро будет пара дальняков, думаю, попадутся по дороге триноги, посмотрим как он с ними справится.



[Nagumich]

на одну Стрелку на Дмитровке все 3-4 проезда стабильно срабатывал Постоянный К вместо сигнатуры Стрелки

1. Ссылку на Стрелку, типа SpeedCamOnLine.ru | strelki | 462. Стрелка можно?
2. Зачем в Москве кататься с режимом Эксперт? Даже в МО нет Арен, так что логичнее и гораздо спокойнее Тихий использовать.



[Alchi]

1. Ссылку на Стрелку, типа SpeedCamOnLine.ru | strelki | 462. Стрелка можно?
2. Зачем в Москве кататься с режимом Эксперт? Даже в МО нет Арен, так что логичнее и гораздо спокойнее Тихий использовать.

1) SpeedCamOnLine.ru | strelki | 802. Стрелка
2) в научно-исследовательских целях, как минимум. И потом, помех в пост.К мало, в основном все помехи это Искра, а они и в Тихом не пропадут, как я понимаю. Проверю



[Василий Белкин]

1) SpeedCamOnLine.ru | strelki | 802. Стрелка

это видеоблок же, не?

кстати, от второго детектора рядом может на первый взгляд и нет никакого влияния, но дополнительные ложняки на Искру и т.д. время от времени могут появляться именно от этого



[waycat]

в основном все помехи это Искра, а они и в Тихом не пропадут, как я понимаю. Проверю

Лучше сначала проверьте .
Катаю 177-ю именно в "Тихом" - ложняков именно "Искра" пока ни разу не слышал. Были "КРИС" и "Кречет" в зашумлённых местах.



[Alchi]

это видеоблок же, не?

кстати, от второго детектора рядом может на первый взгляд и нет никакого влияния, но дополнительные ложняки на Искру и т.д. время от времени могут появляться именно от этого

Не, там и то и то. просто видеоблок вот, например SpeedCamOnLine.ru | strelki | 810. Видеоблок

По помехам - я ездил несколько раз и с включенными обоими РД, и только с Супрой, это никак не меняло реакцию это место



[Nagumich]

Проверю

Попробуйте. У меня и Искра, и Радис проскакивают.

это видеоблок же, не?

Вполне себе боевая на скорость, на мапкам достаточно свежие фото есть с неё.



[DmHsolver]

от второго детектора рядом может на первый взгляд и нет никакого влияния, но дополнительные ложняки на Искру и т.д. время от времени могут появляться именно от этого

Есть такое - 8500 дает секундную эпизодическую помеху раз в несколько минут.



[Alchi]

Попробуйте. У меня и Искра, и Радис проскакивают.

Вполне себе боевая на скорость, на мапкам достаточно свежие фото есть с неё.

попробовал в тихом сейчас проехать - изменений не заметил, где были ложные Искры там и остались. Один раз очень коротко проскочил Радис (впервые вообще)
